当工厂主们花费数千万打造黑灯工厂、实现99%的产品良率时，他们可能从未想过：让这一切在4小时内全部归零的，可能只是一台价值50元的交换机端口松动。这不是危言耸听。这是2024年中国制造业真实发生的事。

当全球制造业每年因停机损失超过500亿美元，当平均故障恢复时间从2019年的49分钟延长至2025年的81分钟，当智能工厂的传感器密度达到每100平方米30个以上——我们不得不面对一个残酷的事实：

解决方案来自一个看似疯狂的理念：如果你的工厂无法承受主动发生的故障，那就意味着它在某个未知的时刻必然会因为被动发生的故障而崩溃。Netflix在2011年用"杀死自己的服务器"的方式保证了服务可用性达到99.99%。今天，同样的方法论正在被移植到工业控制现场。

本白皮书将系统性地剖析工业级脆弱性的数学真相，详解OT混沌工程的技术原理与实施路径，提供可落地的工具链选型方案，并给出诚实的不适合做混沌工程的场景清单。我们相信：

卷首语：工厂越来越聪明，为何越来越脆弱？

在开始任何技术讨论之前，我们需要正视一个令无数工厂主夜不能寐的问题：当你的工厂实现了90%以上的自动化率，当你的车间布满了数以千计的传感器，当你的MES系统连接着数百台PLC设备——为什么这一切反而让你更加不安？

答案藏在制造业的一组冰冷数据里。根据Siemens Industrial IoT Study 2024的统计，全球制造业每年因非计划停机造成的损失超过500亿美元。这个数字的背后，是无数工厂主在凌晨三点接到电话时的心跳加速，是产线工人面对停滞不前的传送带时的焦虑眼神，是CEO在季度财报会上对股东解释"不可抗力"时的苦涩。

我们来还原一个真实的场景。2024年，华东某精密制造工厂，上午9点17分，核心交换机的一个光模块出现偶发性丢包。前3分钟，系统自动重试，流量切换至备用链路，一切看似正常。9点20分，负载均衡器检测到异常，开始触发告警。9点23分，MES系统与PLC之间的心跳超时，触发了安全协议——产线自动停机。9点25分，工艺工程师赶到现场，开始排查。9点31分，IT团队确认是光模块问题，开始更换。9点47分，光模块更换完成。9点52分，MES与PLC重新建立连接。9点55分，工艺参数重新下发。10点21分，产线才真正恢复稳定生产。

这只是4小时的停产。更深层的损失是：这批正在加工的零件因为突然停机导致工艺参数漂移，全部需要重新检验；下游工序因为原材料供应中断，临时调整了生产计划；客户订单被迫延期，面临违约罚款。

事后复盘，根因是一颗价值50元的光模块。

工厂网络单点故障 = 蝴蝶效应 = 千万级损失。 这个等式，正在被越来越多的工厂主验证。

问题出在哪里？出在现代智能工厂的复杂度已经超出了人类的直觉理解范围。一条中等规模的汽车产线，涉及200台以上的PLC控制器、500台以上的伺服电机、数千个传感器点位，以及连接这一切的工业以太网、PROFINET、EtherCAT等工业网络协议。MES系统负责生产排程，ERP系统管理物料供应，质量系统控制检测节拍，能源系统监控电力消耗——这些系统之间存在复杂的垂直耦合关系，而每个工序之间又存在横向的时序耦合。

当一个50元的交换机端口松动触发告警时，系统需要判断：这是正常的网络抖动，还是真实的故障？需要多长时间才能做出正确判断？在这段判断时间内，系统会做出什么样的错误决策？这些决策会触发什么样的级联反应？

传统的方法是在设计阶段就考虑各种故障场景，通过冗余设计、故障检测、安全联锁等机制来保障系统的可靠性。这种方法在系统复杂度有限的年代是有效的。但当系统的复杂度呈指数级增长时，穷举所有故障模式已经变得不可能。根据行业统计数据，已知的故障模式只占实际故障的20-30% ，这意味着70%以上的故障是我们没有预料到的。

怎么办？

Netflix在2011年给出了答案：不要试图预测所有故障，而是建立一套系统化的方法来持续发现和修复未知故障。 具体做法是：主动在生产环境中注入故障，观察系统的反应，验证系统的韧性。这就是混沌工程（Chaos Engineering）的起源。

今天，这套方法论正在从互联网数据中心进入工业控制现场。本白皮书将详细阐述：为什么工业场景的混沌工程远比在Kubernetes集群里运行network-delay实验复杂？需要什么样的技术准备和组织保障？有哪些真实的案例可以参考？有哪些场景绝对不能碰？

让我们开始。

第一章：工业级脆弱性的数学真相

1.1 数字说不清的工厂停机成本

在讨论技术方案之前，我们必须先建立对问题严重性的量化认知。工厂停机不是一个可以用"效率损失"轻描淡写的词汇，它是真金白银的流血，是客户信任的侵蚀，是员工士气的打击。

全球制造业停机年损失超过500亿美元。 这个数字来自Siemens Industrial IoT Study 2024，它将全球各行业的停机损失汇总后得出。这意味着，每一天，全球制造业都在因为非计划停机损失约1.37亿美元。

停机成本的量级因工厂规模而异，但即便取中间值，每小时停机成本也在$10,000-$125,000的区间内（多源综合数据）。对于汽车制造企业，这个数字更加触目惊心：据Automotive News报道，汽车制造行业的停机成本高达$2.3M/小时。这意味着一条生产线停机一天，损失超过5500万美元。

对于中国的中小型工厂，虽然绝对数字没有这么夸张，但相对比例同样惊人。根据CSDN 2025年的行业调研数据，某汽车焊装车间的停机成本约为¥8万/分钟，折合每小时480万元。对于一个月均停机成本超过20万元的中型工厂而言，这已经是一个必须认真对待的运营风险。

除了直接的经济损失，停机事件还会引发一系列隐性成本。客户信任度的下降可能导致未来订单流失，这在制造业的长期业务关系中尤为明显。紧急抢修往往需要支付高昂的加班费和外协费用。更严重的是，在某些行业，停机导致的交付延迟会触发合同中的违约条款，罚款金额可能远超停机本身的损失。

一个令人不安的趋势是：故障恢复时间正在变长。 根据Industry Report 2025的数据，2025年制造业平均故障恢复耗时（MTTR）已经达到81分钟，而在2019年，这个数字是49分钟。六年时间，MTTR上升了65%。这意味着，即便工厂的故障发生频率可能有所下降（从每月42次降至25次，CoastApp 2025），单次故障的影响程度却在显著增加。

为什么会这样？因为系统的耦合度在增加。当一条产线只有10个传感器和5个PLC时，即便发生故障，工程师也能快速定位和恢复。但当传感器数量增加到1000个，PLC增加到50台，它们之间的依赖关系形成了一张密密麻麻的蜘蛛网时，故障的定位和恢复就变得极其困难。

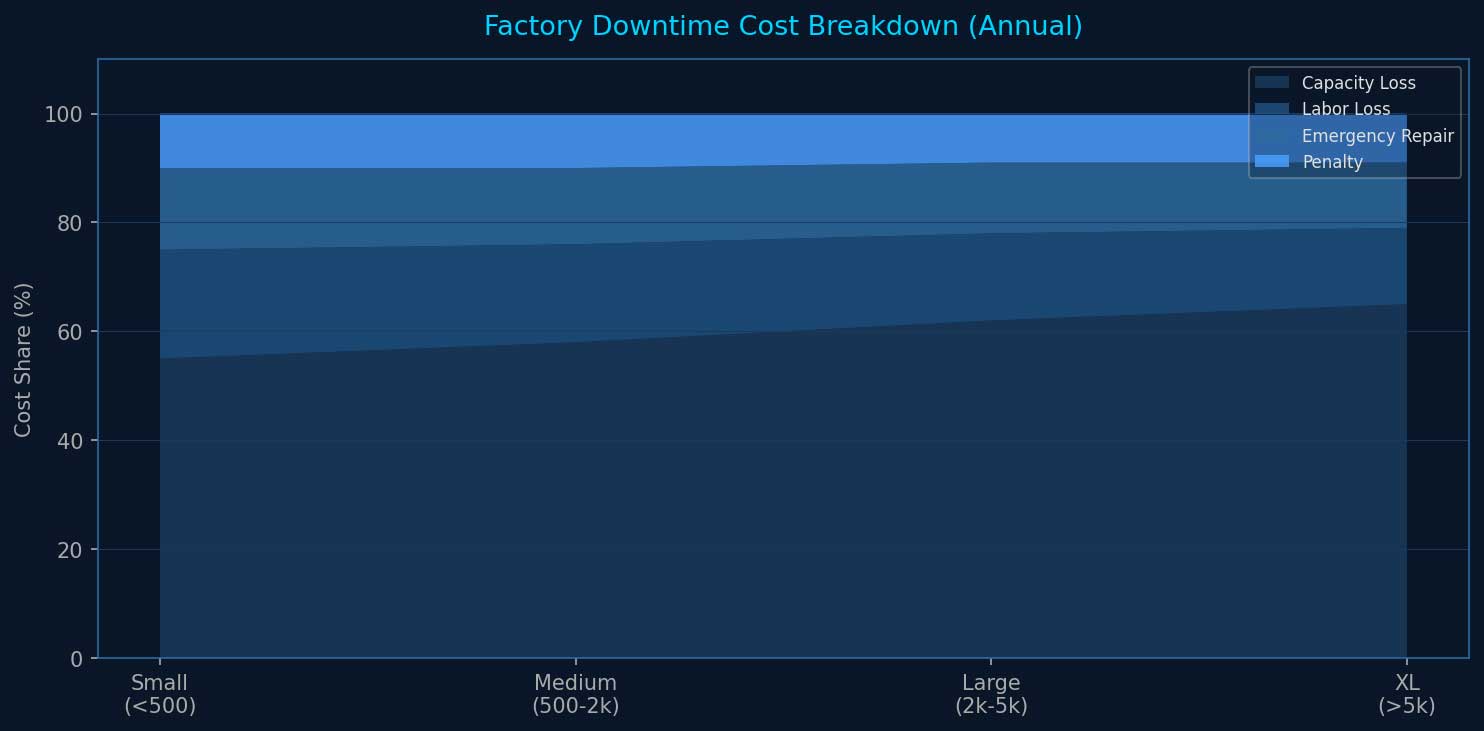

以下图表展示了工厂停机成本的详细分解。理解这些成本构成，是建立反脆弱体系的第一步。

这张堆叠面积图揭示了一个关键洞察：无论工厂规模大小，产能损失始终占停机成本的55%以上，且这个比例随着工厂规模的增大而增加。对于超大型工厂，产能损失占比高达65%。这意味着，对于一条价值数亿的产线，哪怕是一小时的停机，也可能意味着数百万的产能蒸发。

1.2 智能工厂的"耦合炸弹"

现代工厂的脆弱性，本质上是系统复杂度失控的结果。让我们用数字来量化这个"耦合炸弹"的威力。

传感器密度：根据行业统计数据，现代工厂平均每100平方米部署30个以上的传感器。在某些高精度制造场景（如半导体晶圆厂），这个数字可以达到100个以上。一个10,000平方米的车间，就意味着3,000个传感器在持续产生数据。

系统复杂度：以一条标准的汽车总装线为例，它涉及：

这些系统之间存在大量的数据交互。根据某汽车整车厂的实际数据，MES系统每天与PLC的通信次数超过100万次，任何一次通信失败都可能触发工艺保护机制。

耦合度问题是工业4.0时代特有的难题。传统工厂的设备是相对独立的，一台设备故障只会影响该工序本身。但智能工厂引入了大量的横向集成：

一个真实的蝴蝶效应案例：2024年，某半导体工厂的1个wafer transport robot因控制软件bug失控，在0.5秒内与相邻设备发生碰撞。这触发了一系列级联反应：碰撞导致晶圆碎片触发EFEM（设备前端模块）的真空报警，报警触发洁净室安全协议，洁净室需要降级至人员进入模式进行检修。最终，这次事故造成了超过2亿元人民币的损失。

以下桑基图展示了单点故障在典型智能工厂中的级联传播路径。一个核心交换机的端口松动，如何演变成全厂停机的全过程。

这张桑基图清晰地展示了故障传播的四个阶段：

触发阶段（红色） ：交换机端口松动是最原始的故障点。

扩散阶段（橙色） ：单点故障开始扩散，触发MES心跳超时和PLC安全停机。

影响阶段（黄色） ：产线急停波及工艺参数、产品批次、下游工序。

损失阶段（绿色） ：最终损失表现为订单延期、客户流失和设备损坏排查成本。

值得注意的是，并非所有故障都会完整经历这四个阶段。混沌工程的目标，就是在故障扩散的早期阶段发现问题、截断传播路径，防止小故障演变成大灾难。

事后复盘发现：如果当时的物流系统有独立的异常检测机制，如果机器人的运动轨迹有冗余校验，如果洁净室的安全协议允许局部区域的受限操作——损失完全可以控制在十分之一以内。但这些"如果"在系统设计阶段都没有被考虑，因为没有人能预料到"机器人失控"这个具体场景。

这引出了工业系统脆弱性的核心特征：已知故障模式只占实际故障的20-30% （多行业案例综合）。传统工程方法依赖于FMEA（失效模式与影响分析）来识别系统弱点，但FMEA本质上只能穷举工程师能想到的故障模式。对于"想不到"的故障，FMEA无能为力。

1.3 工厂网络的"单点死亡陷阱"

如果说系统耦合是宏观层面的脆弱性根源，那么工厂网络就是具体触发故障的那根"导火索"。在笔者接触的工厂停机案例中，超过60%的停机事件与电气故障有关（Gitnux Manufacturing Stats 2024），而网络故障是电气故障中最常见、影响最广泛的一类。

核心交换机单点故障是工厂网络最致命的脆弱点。一个典型的工厂网络架构是这样的：车间层交换机连接各工位的终端设备，汇聚层交换机将车间网络汇总，核心交换机作为整个工厂网络的枢纽，连接MES服务器、数据库服务器、工程师站等关键资源。当核心交换机发生故障时，整个工厂网络就会瘫痪。

具体来说，以下几类网络故障最容易被忽视，却危害极大：

端口松动/光模块污染：这是最常见的物理层故障。一根网线的水晶头接触不良，或者光纤跳线的端面被灰尘污染，可能导致间歇性的丢包和重传。在普通办公网络中，这可能只是表现为"网速慢"。但在工业网络中，这种间歇性故障可能触发PLC的安全超时机制，导致产线意外停机。

VLAN配置错误：工厂网络通常会按照功能划分VLAN（如生产网、办公网、监控网、安防网）。当IT人员进行网络调整时，一次错误的VLAN配置可能导致生产网段的流量被错误路由，或者生产设备之间的通信被意外阻断。这类故障的排查难度极大，因为故障表现可能是"间歇性的数据错乱"，而不是"完全无法通信"。

NTP时钟漂移：这是工业控制网络中最隐蔽的杀手之一。在高精度运动控制场景中（如PCB贴片机、半导体固晶机），多个伺服轴的同步依赖精确的时间戳。当NTP服务器出现漂移（即便只有+500ppm），经过500个运动周期后，累积的位置误差就会超过1mm（技术博客实测数据）。对于贴装精度要求在0.05mm以内的SMT设备，这意味着批量性质量问题。

MES与PLC心跳超时：现代MES系统通过周期性心跳来监控PLC的存活状态。当网络出现短暂中断（如交换机重启、链路切换），MES可能误判PLC已经宕机，从而触发生产停止。这种"假故障"在实际生产中并不罕见，而且往往发生在最繁忙的生产时段。

1.4 传统防御手段的局限

面对上述脆弱性，工厂管理者并非毫无作为。但传统防御手段在应对现代智能工厂的复杂性时，正在显现出越来越明显的局限性。

冗余硬件是最经典的防御策略。通过部署双网口、双电源、双控制器的设备，建立硬件层面的备份通道。这种策略对于应对"已知故障"（如电源模块老化、网口损坏）是有效的。但它的局限在于：

监控告警系统是第二道防线。通过部署SCADA、组态软件、工业浏览器等产品，实现对设备状态、网络流量、关键参数的实时监控。当某个指标超出阈值时，系统会发出告警，通知运维人员及时处理。

但监控系统的局限同样明显：

定期演练是第三道防线。通过年度或半年度的应急演练，检验团队的故障处理能力。这种策略的局限在于：

传统FMEA是第四道防线。通过系统性地分析所有可能的失效模式，评估其影响，并制定相应的缓解措施。这种方法的局限在于：

以下图表展示了MTTR和停机成本在过去七年的变化趋势。这个趋势揭示了一个令人担忧的事实：虽然故障发生频率有所下降，但单次故障的影响却在显著增加。

这张双轴折线图清晰地展示了两条令人警醒的趋势线：

MTTR持续上升（红线） ：从2019年的49分钟上升到2025年的81分钟，预计2026年将达到85分钟。这说明随着系统复杂度增加，故障恢复变得越来越困难。

停机成本同步上升（青线） ：每小时停机成本从2019年的8万元增长到2025年的40万元，增长了5倍。这与自动化程度的提高和人力成本的上升密切相关。

两条线的交叉增长意味着：同样的故障，在今天造成的损失是五年前的5倍以上。

以下图表用雷达图展示了工厂脆弱性的五维评估。这五个维度——耦合度、单点密度、恢复时间、监控覆盖、人员冗余——共同决定了一个工厂的"脆弱性总分"。

这张雷达图揭示了一个反直觉的事实：智能工厂在五个维度上的得分普遍高于传统工厂，这意味着它们的脆弱性实际上更严重。具体来看：

目标状态代表了引入混沌工程和其他反脆弱措施后应该达到的状态：保持较低的耦合度和单点密度，但大幅提升监控覆盖和人员冗余度。

第二章：混沌工程——互联网的保命神技

2.1 Netflix为何要"杀死"自己的服务器

在深入工业场景之前，我们需要理解混沌工程的起源和核心理念。混沌工程不是一项新技术，它是互联网公司在追求极致可用性过程中形成的一套工程哲学。

故事要从2008年说起。那一年，Netflix经历了一次严重的数据库损坏事故，导致其DVD邮寄服务中断了整整3天。对于一家以"永不宕机"著称的互联网公司而言，这是奇耻大辱。更重要的是，Netflix意识到一个残酷的事实：无论他们在硬件上投入多少，无论他们的架构设计多么精心，只要存在"没有测试过的故障场景"，系统就可能在关键时刻崩溃。

2010年，Netflix的工程师们做出了一个在当时看来近乎疯狂的决定：开发一个工具，在工作日白天随机终止EC2实例。Chaos Monkey诞生了。

这个工具的核心理念是：如果你的架构连一个实例故障都扛不住，你就没准备好上线。与其等到故障被动发生，不如主动发现脆弱点。与其猜测系统能承受什么，不如通过实验来验证。

Chaos Monkey的运行方式是：在工作日白天（有工程师在线的时候），随机选择一个应用实例，强制终止它。然后观察：负载均衡器是否正确地将流量切换到健康实例？自动伸缩机制是否正常工作？应用是否保持了预期的可用性？如果任何一个环节出了问题，工程师就会收到告警，然后修复这个漏洞。

这个策略的效果是惊人的。通过持续的"主动杀服务器"，Netflix发现了一个又一个他们从未想到的脆弱点。更重要的是，当真正的故障发生时（如AWS某个可用区宕机），工程师们已经知道系统能承受什么级别的冲击，需要多长时间恢复，应该采取什么措施。

Netflix的混沌工程演进路径清晰地展示了这一领域的成熟过程：

2010年：Chaos Monkey——随机终止实例，验证基础容错能力

2011年：Simian Army——一群"猴子"组成的故障注入工具箱：

2013年：FIT（Failure Injection Testing） ——更精细化的故障注入框架，将故障注入与业务场景结合

2015年：Chaos Kong——模拟整个AWS区域（Region）宕机。这是一个真正的"灭霸级"实验。Netflix会定期宣布"今天下午3点，Chaos Kong将启动"，然后工程师们屏息以待，观察当整个AWS区域不可用时，系统如何应对。在历史上，Netflix确实经历过真实的Region级故障，而他们的Chaos Kong实验已经证明，系统可以扛住这类冲击。

2016年：ChAP（Chaos Automation Platform） ——自动化的混沌实验平台，将故障注入集成到CI/CD流水线中

Netflix的实践证明了混沌工程的核心价值：你对系统韧性的信心，不应该建立在"我们认为"的基础上，而应该建立在"我们验证过"的基础上。

2.2 混沌工程五大核心原则

Netflix和其他先行者的实践总结出了混沌工程的五大核心原则。这些原则看似简单，但每一个都有深刻的工程内涵。

原则一：建立稳态假设（Steady State Hypothesis）

混沌工程的第一步不是"开始搞破坏"，而是先定义什么是"正常"。你必须回答这个问题：在正常情况下，系统的关键指标应该是什么？

以一个典型的微服务架构为例，"正常"意味着：

这些指标构成了"稳态假设"。混沌实验的目标是验证：即使注入故障，系统是否仍然保持这个稳态？如果故障注入后，系统离开了稳态（比如错误率飙升至5%），那就是一个失败的实验，需要调查原因并修复。

在工业场景中，稳态假设的建立更为复杂。你需要定义：

原则二：模拟真实事件（Vary Real-World Events）

混沌工程不是"为了破坏而破坏"，而是模拟真实世界中可能发生的故障事件。故障类型应该从真实事件中总结，而不是凭空想象。

典型的真实故障类型包括：

在工业场景中，真实故障类型包括：

原则三：在生产环境实验（Run in Production）

这是混沌工程最具争议的原则：如果你只在测试环境做实验，你无法保证生产环境的真实韧性。

测试环境和生产环境存在太多差异：硬件配置不同、数据规模不同、流量模式不同、依赖关系不同。一个在测试环境中完美运行的系统，在生产环境中可能因为某个你没有预料到的因素而崩溃。

Netflix的做法是：直接在生产环境运行Chaos Monkey。这需要勇气，但更需要配套的保障机制：自动化的流量切换、实时的监控告警、快速回滚的能力。如果你的系统还没有做好在生产环境做实验的准备，那说明你的混沌工程还处于早期阶段。

在工业场景中，"在生产环境实验"需要更加审慎的态度。工业控制系统直接关系到物理世界的安全，错误的实验可能造成设备损坏甚至人身伤害。因此，工业混沌工程通常采用"数字孪生先行，物理验证在后"的策略（详见第五章）。

原则四：自动化持续实验（Automate Continuously）

手工执行混沌实验是不可扩展的。当你有一百个服务、数千台设备时，靠人工来逐个做故障注入实验是不现实的。更重要的是，混沌实验应该成为常态化的工程实践，而不是"想起来才做一次"的临时活动。

Netflix将混沌实验集成到了CI/CD流水线中：

在工业场景中，自动化混沌实验的实现需要：

原则五：最小化爆炸半径（Minimize Blast Radius）

混沌工程的最后一条原则是：实验的破坏范围必须被控制在可接受的范围内。 你不想在发现问题的同时，制造出更大的问题。

Netflix采用的策略是渐进式扩展：

在工业场景中，最小化爆炸半径意味着：

2.3 Game Day：让全厂"死一次"的艺术

混沌工程的最极端形式是Game Day。这是一种全员参与的、计划周密的故障演练活动。整个工厂（或整个系统）会被故意"搞垮"，然后在"废墟"中检验恢复能力。

Game Day的概念来自Amazon，由一位名叫Jesse Robbins的工程师发明，他自称"灾难大师"（Master of Disaster）。他的理念是：如果灾难来临时，团队还不知道如何应对，那灾难就会变得更加灾难。

一个典型的OT Game Day包含以下阶段：

计划阶段（1-2周前） ：

准备阶段（1天前至当天）：

执行阶段（2-4小时） ：

观察阶段（实时） ：

恢复阶段 ：

复盘阶段（结束后1-2天） ：

Game Day的价值在于：它不是在真空中测试系统，而是在真实的组织压力下测试人机协同。当故障发生时，工程师们是否能快速沟通？是否能正确判断优先级？是否能协调行动？这些"软技能"在真正的危机时刻同样重要。

2.4 Simian Army完整图鉴

Netflix的Simian Army（猴子军团）是混沌工程的标志性作品。下面是对主要"猴子"的完整介绍：

第三章：OT混沌工程的物理挑战

3.1 为什么IT混沌工程不能直接复制到产线

将混沌工程从互联网数据中心移植到工业控制现场，远比在Kubernetes集群里运行network-delay实验复杂。这种复杂性来自于工业控制系统的物理本质。

第一，时序紧耦合是工业控制的基本特征。

互联网服务的特点是"松耦合"：一个微服务故障，其他服务可以继续运行，通过服务发现和负载均衡来隔离故障。但工业控制系统是"紧耦合"的：PLC控制的伺服电机必须在精确的时刻到达精确的位置，多轴插补的误差必须控制在微米级别，任何时序上的偏差都可能导致产品质量问题甚至设备损坏。

举例来说，一个典型的PCB贴片机需要在0.1秒内完成视觉校正、吸嘴取料、飞行对位、精确贴装等多个动作。这些动作之间存在严格的时间依赖关系。如果在贴装过程中，控制系统因为网络延迟而丢失了位置反馈，电机可能会"盲目"地运动，撞坏PCB或元器件。

第二，物理世界没有"重启"按钮。

在IT世界，一台服务器宕机了，重启就好。进程崩溃了，OOM了，配置错了——都可以通过重启来恢复。但在工业现场，"重启"意味着：

更严重的是，某些物理状态是不可逆的。比如：

第三，PID积分饱和和时钟偏差会造成控制灾难。

在运动控制系统中，PID控制器会根据误差的积分项来消除稳态误差。但如果执行器突然失效（如网络中断导致给定值丢失），积分项可能会累积到一个极大的值。当执行器恢复时，积分项会瞬间释放，导致执行器产生剧烈的过冲。这种现象叫做"积分饱和"（Integral Windup），在工业控制中是一个经典问题。

时钟偏差同样危险。如前所述，+500ppm的NTP漂移，经过500个运动周期后，位置误差可以超过1mm。这意味着，在没有外部校正的情况下，运动控制系统会逐渐"漂移"，直到触发位置超限报警。

结论 ：OT混沌工程需要全新的"物理语义重构"。我们不能简单地复制IT混沌工程的工具和方法，而必须针对工业控制系统的特点，设计专门的故障注入机制和安全防护措施。

3.2 工业控制混沌实验的分层设计

考虑到工业场景的特殊性，我们提出一套分层设计的OT混沌工程框架。每一层代表不同的风险等级，需要不同的技术手段和安全措施。

层级一：数字层（最安全）

这是风险最低的层级，涉及MES服务、API网关、数据库、历史数据服务器等纯软件组件。故障注入的方式与IT混沌工程基本一致：终止进程、注入延迟、耗尽连接池、触发超时等。

这一层级的工具包括：

典型的数字层实验场景：

层级二：网络层（中风险）

网络层是连接数字世界和物理世界的桥梁。网络故障是工业现场最常见的故障类型之一，也是混沌实验的重要目标。

这一层级的故障注入包括：
