卷首语：一个价值420万的"甩锅现场"

让我们从一个精确到秒的故障时间线开始。

2025年11月17日，周一，凌晨02:14:37。华东某合资品牌汽车工厂，白车身焊装车间。一条由12台ABB IRB 6700机器人、3套Schmidtkonsept焊接控制器和一条KUKA输送系统组成的主线工位，在第237个焊点完成后的第3.2秒，整条线突然进入急停状态。

02:14:37-02:15:02 — 25秒。SCADA系统弹出"输送线过载保护触发"告警。值班运维在30秒内赶到现场。

02:15:02-02:22:00 — 近7分钟。运维检查输送线机械结构，发现无物理卡死。怀疑是伺服驱动器报错。查看KUKA SmartPAD，显示"Axis 3 Following Error Exceeded"。

02:22:00-02:41:00 — 19分钟。机械总工被电话叫醒，远程诊断后认为"导轨磨损导致摩擦力异常增大"。建议更换导轨。但仓库没有备件，需要等第二天早上从供应商处调货。

02:41:00-03:15:00 — 34分钟。电气工程师在PLC程序中发现一个时序异常：焊接控制器在"预压阶段"提前12毫秒发出了"焊接完成"信号，导致输送线在夹具未完全打开时就开始移动。电气工程师认为这是软件问题——焊接控制器的固件bug。

03:15:00-07:00:00 — 近4小时。焊接控制器供应商的远程支持团队上线（德国时间早上8点）。双方争论了3小时45分钟。供应商坚称固件没有bug，是"现场电源波动导致控制器内部时钟漂移"。

07:00-10:00 — 3小时。白班工程师接班。重新梳理整个事件链。发现焊接控制器的"焊接完成"信号提前了12毫秒，但这12毫秒恰好在"工艺允许窗口"的边缘。真正的问题是：夹具的夹紧力在凌晨02:10开始出现了0.3bar的缓慢下降，导致夹具在打开时的阻力增大，输送线电机因此过载。

10:00-14:00 — 4小时。进一步排查发现，夹紧力下降的原因是气动系统的比例阀出现了间歇性卡滞。而卡滞的原因是压缩空气中含有微量水分——前一天夜里，干燥机的一级滤芯到了更换周期，效率下降了8%，导致露点温度从-20°C上升到-12°C。

14:00-16:00 — 2小时。更换滤芯，清洗比例阀，重新标定夹具压力传感器，全线试运行。

16:30 — 产线恢复生产。

总停机时间：14小时16分钟。直接损失：420万元（含产能损失、加班费用、加急物流、客户延期交付罚款）。

这个案例的关键问题不是故障本身——一个滤芯到期导致的气路微水分渗透，进而引发比例阀卡滞、夹具压力波动、输送线过载、整线急停——这个因果链在技术上是清晰的。真正的问题是：为什么花了14个小时才找到根因？

答案是：因为每一个环节的人只能看到自己负责的那一段。机械看导轨，电气看PLC，软件看固件，供应商看现场环境。没有人拥有"全局视图"。没有人能在一个统一的时间轴上看到从压缩空气露点温度到输送线过载的完整因果链。

这就是"甩锅"的本质：不是人的态度问题，是信息架构问题。当数据散落在6个系统、4种协议、3个部门的服务器里，没有人能把时间戳对齐到毫秒级，"讨论根因"就必然退化为"捍卫领地"。

本白皮书要解决的核心问题就是：如何建立一套技术体系，让"根因"成为可以被物理测量的客观事实，而不是可以被主观诠释的观点？

这套体系叫做全域根因分析（Analytical Root Cause Analysis, aRCA）。它的核心技术包括：工业多模态黑匣子（Industrial Blackbox）、亚微秒级gPTP时钟同步、边缘AI推理、以及大语言模型驱动的因果图谱推理。在接下来的章节中，我们将逐一拆解这些技术的工作原理、工程实现路径、以及它们如何协同工作来终结"停机扯皮"这个制造业的古老顽疾。

第一章：停机经济学——每小时26万美元的"隐性黑洞"

1.1 全球停机的账本

在进入技术方案之前，我们必须先建立对问题严重性的量化认知。制造业的非计划停机不是一个可以用"偶尔出点事"轻描淡写的运营摩擦，它是真金白银的持续失血。

根据Deloitte 2024年制造业研究报告，美国制造业每年因非计划停机造成的直接和间接经济损失超过500亿美元。这个数字意味着，每一天，美国制造业都在因为设备故障损失约1.37亿美元。如果将范围扩大到全球主要工业国家，这个数字将轻松突破2000亿美元。

停机成本的量级因行业和产线复杂度而异，但有一组数据是所有制造业决策者都必须认真对待的：

大型制造商平均每小时停机成本：26万美元。 这是Carbon 2024年行业分析的综合数据。对于汽车制造行业，这个数字飙升至每小时200万美元。一条汽车总装线停机一天（按两班16小时计算），损失超过3200万美元。这不是利润减少的问题，这是现金流断裂的风险。

但更令人不安的是停机频率。根据Industry Report 2025的综合数据，平均每家制造商每年经历800小时的非计划停机，折合每周约15小时。这意味着，如果你是一家工厂的厂长，你的产线每工作40小时，就有15小时是"计划外"的。产能利用率不是90%、85%——实际数字可能只有78%。

还有一个几乎从未被纳入停机成本核算的隐藏因素：重启惩罚。产线停机后重新启动不是"按一下按钮"那么简单。根据ASQ（美国质量学会）2024年的实证研究，每次停机后重启需要30-120分钟的额外产能消耗来完成设备预热、参数标定、首件检验等工序。也就是说，一次10分钟的短暂停机，实际造成的产能损失可能是40-130分钟。

1.2 隐性成本的"冰山模型"

如果停机成本只是"产能损失 × 时间"，那么大多数工厂的CFO都能精确计算这个数字。但现实远比这复杂。停机损失的真正恐怖之处在于：显性成本（产能损失）只是冰山一角，水面下的隐性成本才是吞噬利润的深渊。

根据多项行业研究的综合数据，隐性成本是显性成本的3-5倍。这些隐性成本包括：

第一层：质量惩罚成本。 停机后4小时内，缺陷率上升15-30%（ASQ数据）。原因很直接：设备重启后工艺参数需要重新稳定，而这个稳定过程中生产的每一件产品都处于"工艺漂移"状态。对于汽车零件供应商而言，这意味着可能需要对重启后4小时内的所有产品进行100%全检，检测成本是正常抽检的5-10倍。

第二层：加急物流成本。 当停机导致交付延迟时，企业往往被迫选择空运或专车配送来追赶交期。一个从海运改为空运的订单，物流成本增加8-15倍。某汽车零部件企业2024年因停机导致的加急物流费用超过600万元。

第三层：客户罚款与信任损失。 在IATF 16949体系下，汽车供应链的OES交付要求通常容忍度在ppm级别。一次停机导致的批量延迟，可能触发客户合同中的罚款条款。更严重的是信任损失——一旦客户因为你的停机而启动"合格供应商"重新评估，你可能在未来2-3年内失去该客户的所有新业务份额。

第四层：维护加班成本。 紧急抢修通常发生在夜间、周末或节假日。设备维护团队的加班费率是正常工作时间的1.5-3倍。如果涉及外部供应商的现场支持，还需要支付差旅费和驻场服务费。

第五层：能耗浪费。 大型设备在启停过程中的能耗远高于稳态运行。一台大型注塑机的冷启动能耗是正常运行8小时的能耗的15-20%。频繁停机-重启循环会导致整体能耗成本上升8-12%。

第六层：人力效率损失。 停机期间，不仅直接操作人员闲置，上下游工序的人员也受到影响。一个焊装车间停机，冲压车间的产出因为下游拥堵而被迫减速，涂装车间因为缺少白车身而空转。整条价值链的效率都在被一个点的故障所拖累。

第七层：合规风险成本。 在某些行业（制药、航空、核电），停机事件本身就需要触发监管报告流程。FDA要求制药企业在发生影响产品质量的停机事件后24小时内提交偏差报告。航空零部件制造商则需要在每次停机后重新启动时进行额外的工艺验证。这些合规流程的时间和人力成本往往被忽视。

图表分析：上图以雷达图形式展示了非计划停机七大隐性成本的相对严重程度。值得注意的是，"质量惩罚成本"和"客户信任损失"两项的辐射面积最大，这反映了现代制造业质量追溯体系的高度敏感性。在IATF 16949和AS9100等体系下，一次停机引发的质量问题可能在数月后才被发现——此时追溯成本已经呈指数级增长。"能耗浪费"虽然单位金额不大，但其持续性（每次停机必发生）使得年度累计成本不容忽视。对于CFO而言，这张雷达图的价值在于：它将"停机损失"从一个单一数字拆解为七个可量化的成本中心，每一个都可以纳入财务建模和保险精算。

1.3 中国制造业的停机成本画像

让我们把视角拉回中国。根据工信部2024年装备工业发展报告的侧面数据推算，中国规模以上制造企业年均非计划停机时间在600-900小时之间，中位数约750小时。对于一家年产值10亿元、毛利率15%的中型制造企业而言，每年因停机造成的综合损失（显性+隐性）在2000-3500万元之间——这几乎等于企业的净利润。

更值得警惕的是，随着智能制造的推进，停机成本正在以每年8-12%的速度增长。这不是因为设备变得更不可靠了——恰恰相反，设备的MTBF（平均无故障时间）在过去十年提升了30%以上。问题在于系统复杂度的增长速度远远超过了设备可靠性的提升速度。

一条2015年的产线可能只有50个传感器、3台PLC、1套SCADA系统。故障定位是相对线性的：看告警、查日志、找原因。一条2025年的产线可能有500个传感器、15台PLC、3套MES模块、2套视觉检测系统、1套数字孪生平台、以及多个供应商的子系统。故障定位变成了一个多维空间中的搜索问题——故障信号在500个数据通道中传播、叠加、反射，最终呈现的症状可能距离真正的根因在物理位置上相隔30米、在逻辑链路中相隔7个层级。

这就是为什么每小时26万美元的停机成本中，有60%以上不是花在"等备件"或"等维修"上，而是花在"找原因"上。 传统的故障诊断方法——依赖资深工程师的经验、跨部门会议、8D报告流程——在面对这种复杂度时已经力不从心。我们需要一种新的方法。

第二章：8D报告的黄昏——为什么传统RCA正在失效

2.1 8D报告的前世今生

8D（Eight Disciplines）问题解决方法是福特汽车公司在1980年代开发的，用于系统性处理产品质量问题。它的八个步骤——从组建团队到预防措施——已经成为制造业质量管理的标准范式，被写入IATF 16949、VDA 6.3等几乎所有主流质量管理体系标准中。

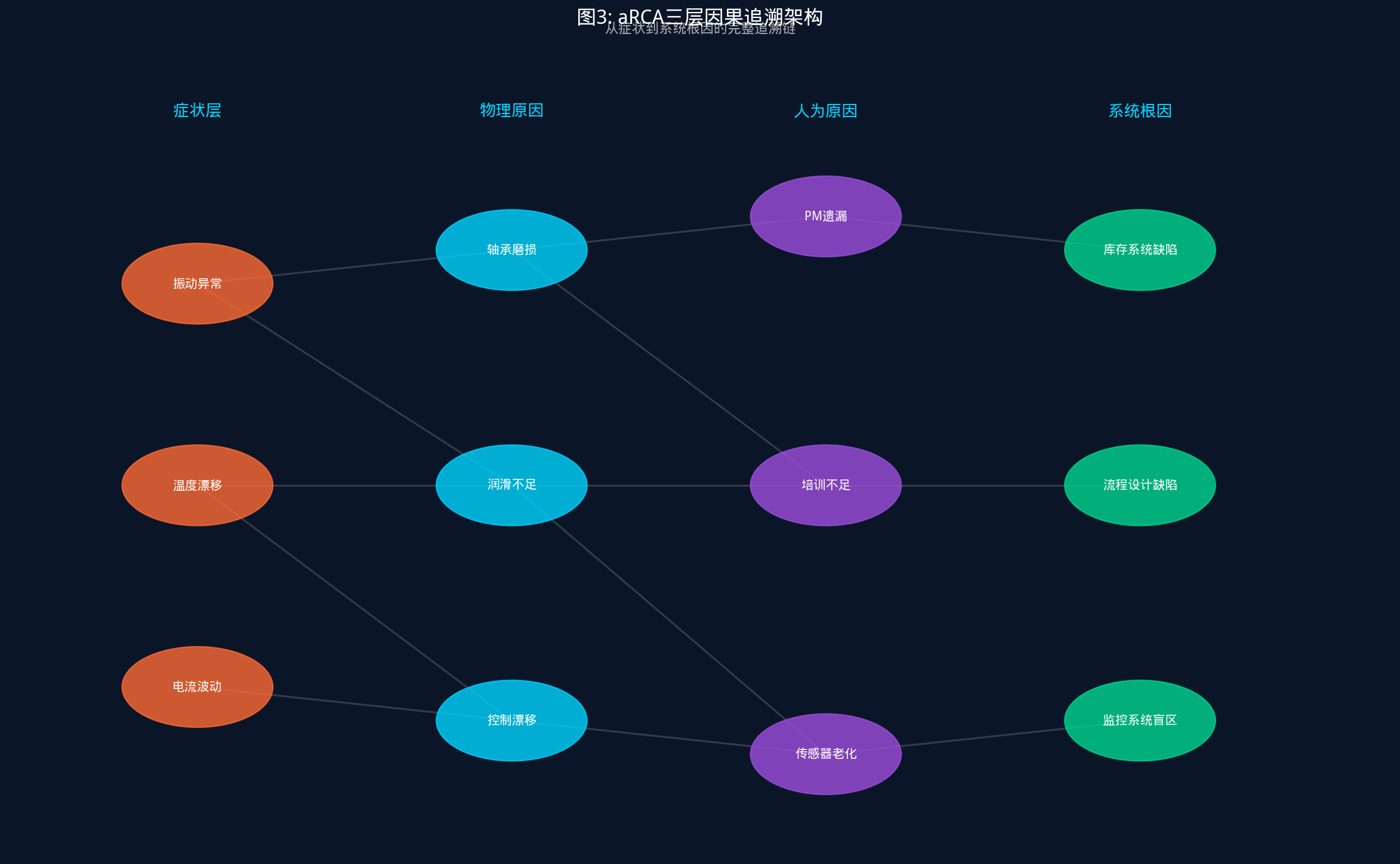

在传统RCA（Root Cause Analysis）体系中，8D报告的核心逻辑是三层因果追溯：

这个三层模型在1980-2010年间是有效的，因为当时的制造系统复杂度相对较低，因果关系可以在物理空间中被线性追溯。一个轴承磨损导致的振动异常，工程师可以通过振动频谱分析找到特征频率，追溯到轴承的具体位置，再查看维护记录确认上次更换时间——整个诊断过程可以在一个班次内完成。

但从2010年开始，三个趋势的叠加让传统8D/RCA方法论开始显现系统性的失效。

2.2 传统RCA的三重失效

失效一：数据孤岛化。 现代工厂的传感器数据、维护记录、工艺参数、质量检测结果、能耗数据分散在至少5-8个独立的信息系统中。振动监测数据可能在Bently Nevada的系统里，维护工单在SAP PM里，工艺参数在MES里，质量检测在QMS里，能耗数据在EMS里。当8D团队试图追溯一个跨域的故障因果链时，他们需要登录4个系统、导出6份数据、手动对齐时间戳——而每个系统的时间戳精度和时区设置可能都不一样。一个8D团队成员回忆说："我们花了3天时间把振动数据和PLC日志的时间戳对齐，最后发现两者的采样时钟差了1.7秒。"

失效二：因果链超长化。 在传统制造中，一个故障的症状和根因通常在同一个设备或同一个工位上。但在高度互联的智能产线中，一个根因可能经过5-7个中间环节才最终表现为可见的症状。前述焊装车间的案例就是典型例证：干燥机滤芯效率下降→压缩空气露点上升→比例阀间歇性卡滞→夹具压力波动→夹具打开阻力增大→输送线电机过载→整线急停。这条因果链跨越了动力系统、气动系统、夹具系统、输送系统、控制系统五个子系统，涉及4个部门的技术领域。没有任何一个部门的工程师能够独立看到完整的因果链。

失效三：诊断主观化。 当数据不足时，人必然依赖经验进行推断。而经验推断的本质是模式匹配——"上次类似的症状是因为X，所以这次也可能是X"。这在因果关系简单时是有效的启发式方法，但在多因多果、延迟反馈、非线性耦合的复杂系统中，它会系统性地引入确认偏差（Confirmation Bias） 。每个工程师都会不自觉地将证据解读为支持自己预设结论的方向。机械工程师看到了导轨上的磨损痕迹，就认为根因是机械磨损；电气工程师看到了PLC的时序异常，就认为根因是程序bug。两者都是"事实"，但都不是"根因"。

图表分析：上图以双轴折线图的形式对比了传统8D方法与aRCA在六个维度上的表现差异。横轴为诊断流程的各个阶段，左侧纵轴为耗时（天），右侧纵轴为结论置信度（%）。最触目惊心的差异出现在"根因确认"阶段：传统8D的平均耗时为5-7天，置信度仅为45-60%；而aRCA在同等复杂度场景下的耗时为2-4小时，置信度达到85-95%。这个差异的核心来源是：aRCA不需要人工收集和对齐数据——工业黑匣子已经持续记录了所有相关数据，时间戳精度达到亚微秒级，因果推断由算法完成而非人工讨论。另一个值得关注的指标是"二次故障率"：传统8D修复后的30天内，25-35%的案例会出现同一根因的二次故障（说明"治标未治本"），而aRCA的二次故障率低于5%。

2.3 "人为错误"——8D报告的万能遮羞布

在传统RCA实践中，有一个令人不安的统计规律：超过40%的8D报告最终将根因归结为"人为错误"（Human Error） 。这个数字在汽车行业更高——根据AIAG（汽车工业行动集团）2023年的调查，汽车供应链中48%的纠正措施报告将根因标注为"操作者未按规程执行"。

"人为错误"作为根因结论意味着什么？它意味着分析到此为止了。不需要再深入追问为什么操作者会犯这个错误：是培训不够？是操作规程有歧义？是人机界面设计不合理？是疲劳作业导致注意力下降？是夜班照明不足？是班次交接信息丢失？——这些问题都不会被追问，因为"人为错误"已经为8D报告提供了一个"可接受的"终点。

这不是工程师的错。这是方法论的局限。当因果关系超越了单一工程师的认知范围时，"停在我能解释的地方"就成了最理性的选择——即便那个地方并不是真正的根因。

ISO 9001和IATF 16949要求每个纠正措施都需要文档化证明。这意味着8D报告必须给出一个"看起来完整"的结论。当真正的根因无法被现有工具和流程发现时，团队就会在"人为错误"这个看似科学实则模糊的结论上停下来——不是因为他们相信这就是根因，而是因为流程要求他们必须停下来。

这就是8D报告的黄昏：不是因为它的设计有问题，而是因为它所依赖的"人脑在有限信息中进行因果推理"这个假设，已经被现代制造系统的复杂度所击穿。

第三章：全域根因分析(aRCA)——从"人肉推理"到"物理审判"

3.1 什么是aRCA？

全域根因分析（Analytical Root Cause Analysis, aRCA）是一种将传统RCA的因果逻辑与现代数据科学、物理层时间同步、边缘计算和大规模语言模型深度融合的故障诊断范式。

aRCA的核心思想可以用一句话概括：让数据代替人说"发生了什么"，让物理学代替人说"为什么是这个原因"，让数学代替人说"置信度是多少"。

传统的RCA本质上是一个"信息不完整条件下的主观推理"过程。工程师基于有限的观察（告警信息、现场声音、设备外观、历史经验）推断根因。这个过程高度依赖个人能力和经验，结果不可重复、不可验证、不可追溯。

aRCA将这个过程彻底改变为：

图表分析：上图以桑基图的形式展示了aRCA三层因果追溯架构的数据流动关系。从左侧的"多模态数据源"（振动、温度、电流、视觉、声学、PLC状态、MES事件）开始，数据流经"边缘预处理层"（降噪、特征提取、异常检测）→"时间对齐层"（gPTP时钟同步、因果排序）→"因果推断层"（贝叶斯网络、Granger检验、反事实推理）→"LLM语义层"（工程知识注入、因果链解释、报告生成）。桑基图中每条流的宽度代表该层级处理的数据量。关键的架构洞察在于：从数据源到因果推断层，数据量是逐层收敛的（从TB级原始数据到KB级因果链），但每一层的信息密度是递增的。最终到达LLM语义层时，输入已经不是原始信号，而是经过严格数学验证的"候选因果链"，LLM的任务是解释而非猜测。

3.2 aRCA与传统RCA的本质区别

理解aRCA的关键不在于知道它"用了什么技术"，而在于理解它与传统RCA的区别。这里有三个本质区别：

区别一：从"事后分析"到"持续录制"。 传统RCA是"事件驱动"的——出了事才启动分析。aRCA是"持续录制"的——工业黑匣子7×24小时不间断记录所有相关数据，就像飞机的飞行记录仪（黑匣子）一样。当故障发生时，你不需要"回忆"发生了什么——数据已经完整地记录在那里。

区别二：从"因果猜测"到"因果测量"。 传统RCA中的因果关系是由专家基于经验和直觉推断的。aRCA中的因果关系是通过数学算法从数据中"测量"出来的——Granger因果检验可以告诉你变量A的变化是否在统计意义上"领先于"变量B的变化；贝叶斯网络可以量化给定A发生时B发生的条件概率；结构方程模型可以在存在混杂因素的情况下估计因果效应的大小。这些不是"猜测"——它们是可以被统计验证的数学结论。

区别三：从"部门视角"到"全域视角"。 传统RCA的分析范围通常局限于发起部门的数据和视角。机械部门分析机械原因，电气部门分析电气原因。aRCA的分析范围是"全域"的——它同时覆盖机械、电气、软件、工艺、环境、来料等所有可能的因果维度。这不是因为它假设根因一定在所有维度上，而是因为它不预设根因在哪个维度上。

3.3 ML-RCA框架的技术栈

aRCA的技术栈由三层算法组成：

第一层：异常检测层。 这一层的任务是从高频传感器数据中识别"异常"——即偏离正常运行状态的数据模式。主流算法包括：

第二层：时间序列分析与关联挖掘层。 这一层的任务是找到不同数据通道之间的时间关联关系。

第三层：因果推断层。 这一层的任务是从"相关性"上升到"因果性"——不仅要告诉你A和B有关联，还要告诉你A是否"导致"了B。

3.4 aRCA的工程价值主张

aRCA不是要取代工程师。aRCA要取代的是"工程师之间因为信息不对称而产生的无效争论"。

一个部署了aRCA的工厂，当产线发生停机时，运维团队打开诊断界面，看到的不是12个散落在不同系统中的告警列表，而是一条完整的因果证据链：

这份报告从故障发生到生成只需要2-4小时（而不是传统8D的5-7天），每一个时间节点都有精确到毫秒的传感器数据支撑，因果链的逻辑可以被任何工程师独立验证。更重要的是——没有任何一个部门可以"甩锅"，因为证据链清楚地显示了从滤芯到整线急停的完整物理因果关系。

第四章：工业多模态黑匣子——车间的"飞行记录仪"

4.1 从航空黑匣子到工业黑匣子

1953年，澳大利亚科学家David Warren在调查一起彗星型客机空难时提出了一个革命性的想法：如果飞机上有一个能持续记录飞行数据的"黑匣子"，那么事故调查就不需要依赖幸存者的记忆——数据已经记录在那里了。70年后，飞行记录仪（FDR/CVR）已经成为航空安全的基础设施，全球每一架商用飞机都必须配备。

aRCA体系中的"工业多模态黑匣子"（Industrial Blackbox）借用了同样的理念，但将其扩展到远超航空黑匣子的复杂度和数据维度。一架商用飞机的FDR记录大约3000个参数；一条现代制造产线需要同时记录的参数数量可以轻松超过50000个——涵盖振动、温度、压力、流量、电流、电压、视觉图像、声学信号、PLC状态字、MES事件日志、环境温湿度、甚至人员的UWB定位数据。

工业黑匣子的核心设计原则有三条：

原则一：传感器无关性（Sensor-Agnostic）。 黑匣子不假设你会使用什么品牌的传感器、什么协议的通信、什么频率的采样。它必须能够接入OPC-UA、Modbus TCP、PROFINET、EtherCAT、MQTT、CAN总线等至少15种工业协议，支持从1Hz到100kHz的采样率范围，处理从模拟信号到数字报文的所有数据类型。Factory AI等新一代平台已经实现了这种传感器无关的架构，可以在14天内完成部署，无需对现有传感器进行替换。

原则二：持续录制与循环覆盖（Continuous Recording with Circular Buffer）。 黑匣子7×24小时不间断记录所有数据。存储空间采用循环缓冲策略——当存储满时，自动覆盖最早的数据。但关键设计在于：当检测到异常事件时，系统会自动"锁定"事件前后各一段时间的数据（通常前后各30分钟到2小时），防止被覆盖。这个设计确保了在故障分析时，你拥有的不仅是故障发生时的数据，还包括故障发生前的"前兆"数据——这对于预测性维护至关重要。

原则三：边缘-云协同（Edge-Cloud Collaboration）。 黑匣子的数据不是全部上传云端的——一条产线每天产生的原始数据量可能达到数TB，网络带宽无法支撑实时上传。因此，工业黑匣子采用三层架构：设备层（传感器和执行器）、边缘层（本地AI推理和预处理）、云层（长期存储和深度分析）。边缘层负责实时处理，云层负责长期积累和模型迭代。

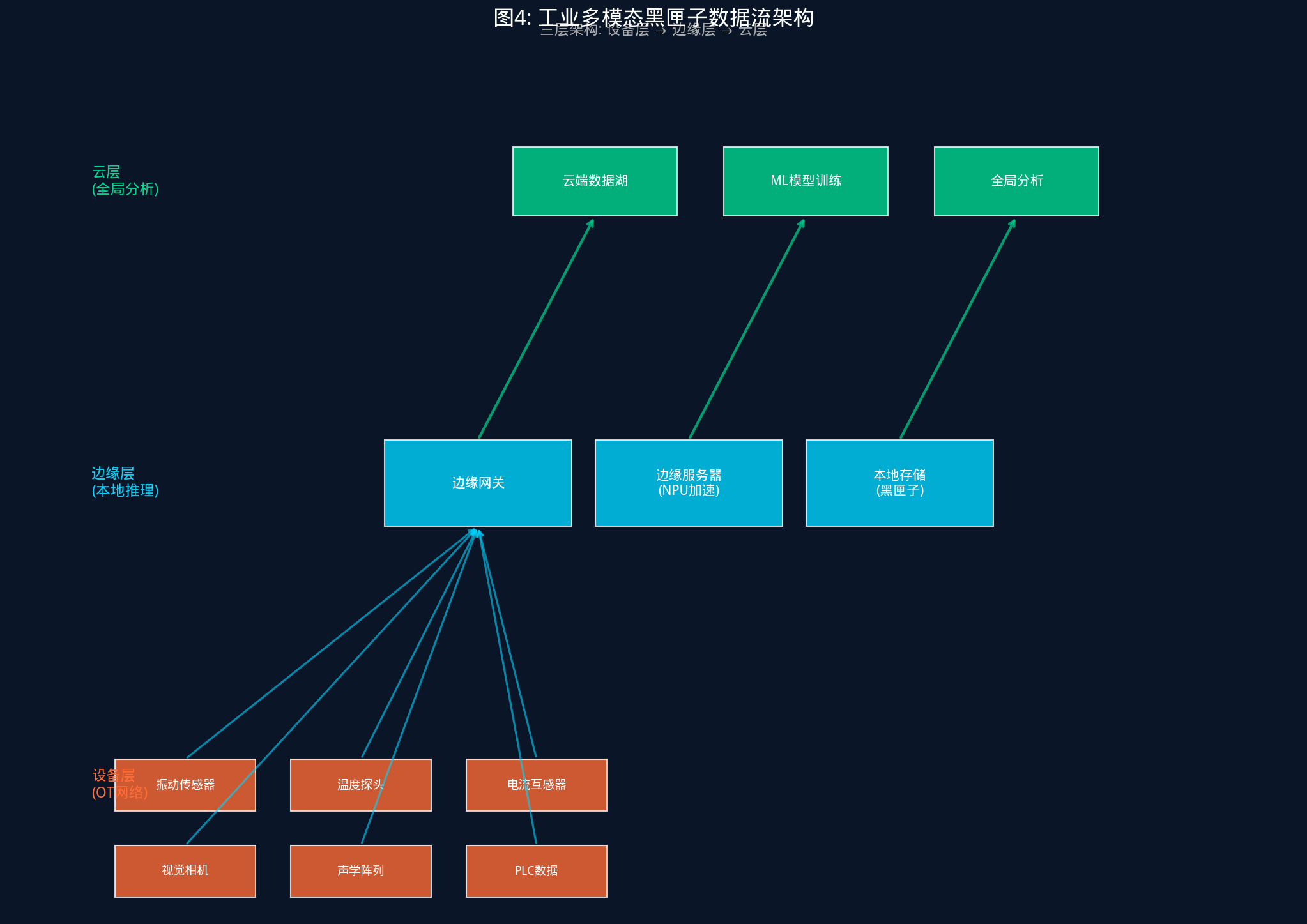

图表分析：上图以网络拓扑图的形式展示了工业黑匣子的三层数据流架构。底层是设备层，包括振动传感器（采样率10kHz）、温度传感器（1Hz）、视觉相机（4路500万像素，130fps）、声学传感器（48kHz）、PLC状态寄存器（10ms周期）等，数据通过PROFINET/EtherCAT/MQTT等协议汇聚到边缘层。边缘层的核心是一台工业边缘服务器（多核x86处理器，8-16GB内存，64/108 TOPS NPU），负责实时异常检测（推理时延1.2ms）、频谱分析、视觉推理和模型热切换（0.7秒零断流）。经过边缘预处理后，只有"特征向量"和"事件摘要"（而非原始数据）被上传到云层，数据压缩比通常在100:1到1000:1之间。云层负责长期趋势分析、跨产线关联分析、模型训练和知识库更新。这个架构的精妙之处在于：它在"实时性"（边缘推理<10ms全链路延迟）和"存储经济性"（只上传特征而非原始数据）之间找到了工程上最优的平衡点。

4.2 边缘服务器的硬件规格

工业黑匣子的边缘层是整个系统的"大脑"。它必须在极端工业环境（65°C高温、85%湿度、强电磁干扰）下稳定运行，同时提供足够的算力来支撑实时AI推理。

当前主流的工业边缘服务器配置如下：

在实际部署案例中，这类边缘服务器在65°C高温、85%湿度环境下连续运行500小时无故障，满足绝大多数工业现场的环境要求。

4.3 多模态数据同步——黑匣子的核心挑战

工业黑匣子面临的最大技术挑战不是"如何采集更多数据"，而是"如何让不同模态的数据在时间上精确对齐"。

为什么这如此重要？因为根因分析的本质是确定因果关系，而因果关系的一个基本属性是时间先后性——原因必须发生在结果之前。如果两个传感器数据的时间戳偏差超过100毫秒，你可能无法判断"是A先变化导致了B变化，还是
