导言：你的工控机硬盘还能撑几天？

7块工业SSD，93天，一条产线

2026年3月，长三角某12英寸晶圆厂的Fab-3产线上，运维主管老张收到了一条他早已习惯却又每次都觉得荒诞的告警：又一块工控机里的工业级NVMe SSD亮起了红色寿命告警灯。这已经是过去93天里的第7块。

产线上跑的是8K分辨率的AOI（自动光学检测）系统，配合20kHz高频振动传感器做晶圆缺陷实时分类。每条产线12台工控机，每台配两块Intel S4610 1.92TB工业SSD做RAID-1。按厂商标称，这些盘的设计寿命是3 DWPD（Daily Writes Per Day），理论能用5年。但实际情况是——第1块在第47天报废，第2块在第61天，第3块在第78天……到第93天，7块盘全部触发Write Amplification Factor（WAF）告警，SMART属性中的"Percentage Used"全部超过95%。

老张不是没有想过办法。他试过换更高等级的SSD——从消费级换到工业级，从工业级换到企业级，从企业级换到号称"数据中心级"的Intel Optane P5800X。但每一次，写入量都像一头喂不饱的怪兽，在3到6个月内把盘写穿。

"我们不是在用硬盘，我们是在烧硬盘。"老张在内部复盘会上说了这句话。

"边缘数据雪崩"——一个被低估了3年的工业灾难

老张的困境不是个案。2026年的今天，全球制造业正在经历一场悄无声息的存储危机。我们把它定义为 "边缘数据雪崩"（Edge Data Avalanche） 。

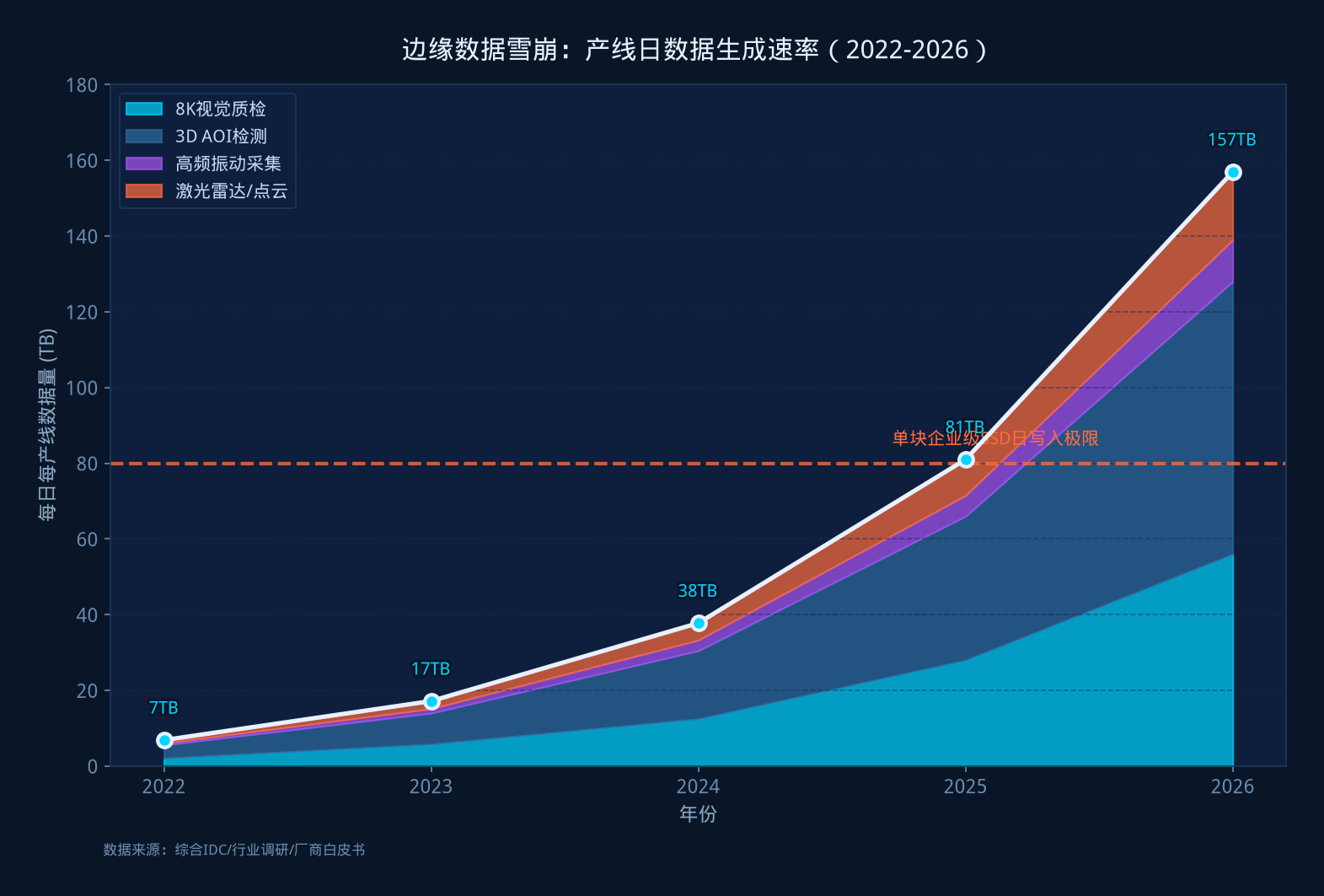

这场雪崩的物理驱动因素很简单：工业传感器和相机的分辨率、采样率、帧率在过去5年以指数级增长，但工控机本地存储的写入寿命并没有同步增长。相反，由于数据密度的暴增，本地存储的消耗速度远超预期。

一组数据可以说明问题的量级：

将这些叠加，一条中等复杂度的半导体产线，每天产生的原始数据量在 15-25TB 之间。即使经过边缘预处理和压缩，实际需要持久化存储的数据也在 3-8TB/天。

而一块企业级1.92TB NVMe SSD，标称写入寿命约为1 DWPD（约1.92TB/天写入可用3年）。在工业场景中，实际写入量往往是标称值的 3-10倍——因为日志记录、数据缓存、AI模型推理中间结果、OS swap等隐性写入，远比生产数据本身更庞大。

这就是为什么3个月就会"全军覆没"。

核心论点：存算分离 + 无盘启动，是唯一的出路

本白皮书的核心论点非常明确：

传统"每台工控机插硬盘"的分布式存储架构，已经走到了物理极限的尽头。存算分离（Compute-Storage Disaggregation）+ 无盘启动（Diskless Boot/PXE），是工业边缘场景的终极解法。

这不是一个理论推导，而是一个工程必然。我们将在后续12个章节中，从物理原理、协议栈、硬件架构、经济性、市场格局、安全可靠性、适用边界、技术演进等维度，全面论证这个判断。

同时我们也会诚实地告诉你：哪些场景不适合存算分离，哪些场景无盘启动根本不可行，以及在这些场景中应该怎么做。

我们不贩卖焦虑，也不兜售银弹。我们只讲工程事实。

如果你正在阅读这篇白皮书，大概率你已经感受到了一些信号——硬盘更换频率越来越高、备件预算越来越难向CFO交代、运维团队把太多时间花在"换盘建RAID"这种低价值操作上。这些信号不是偶然现象，它们是结构性问题的表征。接下来的12个章节，将帮助你理解问题的根源，并找到系统性的解决方案。

第一章：数据雪崩的物理真相——为什么工厂存储正在"自燃"

1.1 工业数据量的量级跃迁

要理解存储为什么会"自燃"，首先要把工业数据生成的物理过程拆解清楚。

8K视觉质检系统。 这是当前产线上最大的数据源。一台8K线阵相机（如Basler racer 8K系列），分辨率7680×1像素行，12bit色深，以120kHz行频运行（对应120fps等效帧率），每秒产生的原始图像数据为：

plaintext

7680 pixels × 12 bits × 120,000 lines = 11.06 Gbit/s ≈ 1.38 GB/s

但实际工程中，一台8K AOI系统通常配备3-4台相机做多角度检测，加上3D结构光数据、多光谱通道数据，单套系统的总数据产出速率在 5-8 GB/s。按22小时有效生产计算：

plaintext

5 GB/s × 3600 s/h × 22 h = 396 TB/天（单套系统原始数据）

当然，并非所有原始数据都需要持久化。经过FPGA预处理（缺陷特征提取、二值化、ROI裁剪）后，实际需要存储的数据量约为原始数据的 1-3% ，即 4-12 TB/天/套系统。

高频振动采集系统。 这是第二大数据源。压电式加速度传感器（如PCB 352C33），采样率20kHz，16bit分辨率，单通道数据率为320 Kbit/s（40 KB/s）。一条产线上部署200个监测点（覆盖主轴、导轨、泵组、风机等关键旋转部件），持续运行：

plaintext

200 channels × 40 KB/s × 3600 × 22 = 6.34 TB/天（原始数据）

经过FFT变换和特征提取后，需要持久化的频域数据和时域波形约 1-2 TB/天。

3D AOI检测系统。 结合白光干涉+结构光+X-ray的多模态检测，单次扫描数据量在200-500MB之间。以半导体封装检测为例，每小时检测1200颗器件：

plaintext

350 MB × 1200 × 22 = 9.24 TB/天（原始数据）

经过AI模型推理后的缺陷分类数据和特征向量约 0.5-1 TB/天。

叠加效应。 将上述三类主要数据源叠加，加上PLC日志、MES工单数据、环境传感器数据（温湿度、气压、洁净度）、能源监测数据等辅助数据流，一条中等复杂度的半导体产线每天产生的数据总量为：

即使按最保守的压缩比（10:1），每天需要持久化的数据也在 1.8-5.2TB 之间。而实际上，工业场景中很多数据是不能做有损压缩的——缺陷检测的原始图像需要完整保留，用于后续的质量追溯和AI模型迭代。

1.2 SSD写入寿命的数学极限

现在来看SSD这一端的情况。

SSD的写入寿命由 TBW（Terabytes Written） 指标决定。TBW表示在保修期内可以写入的总数据量。超过TBW后，SSD不会立刻损坏，但NAND闪存的磨损已经接近设计极限，数据保持能力急剧下降。

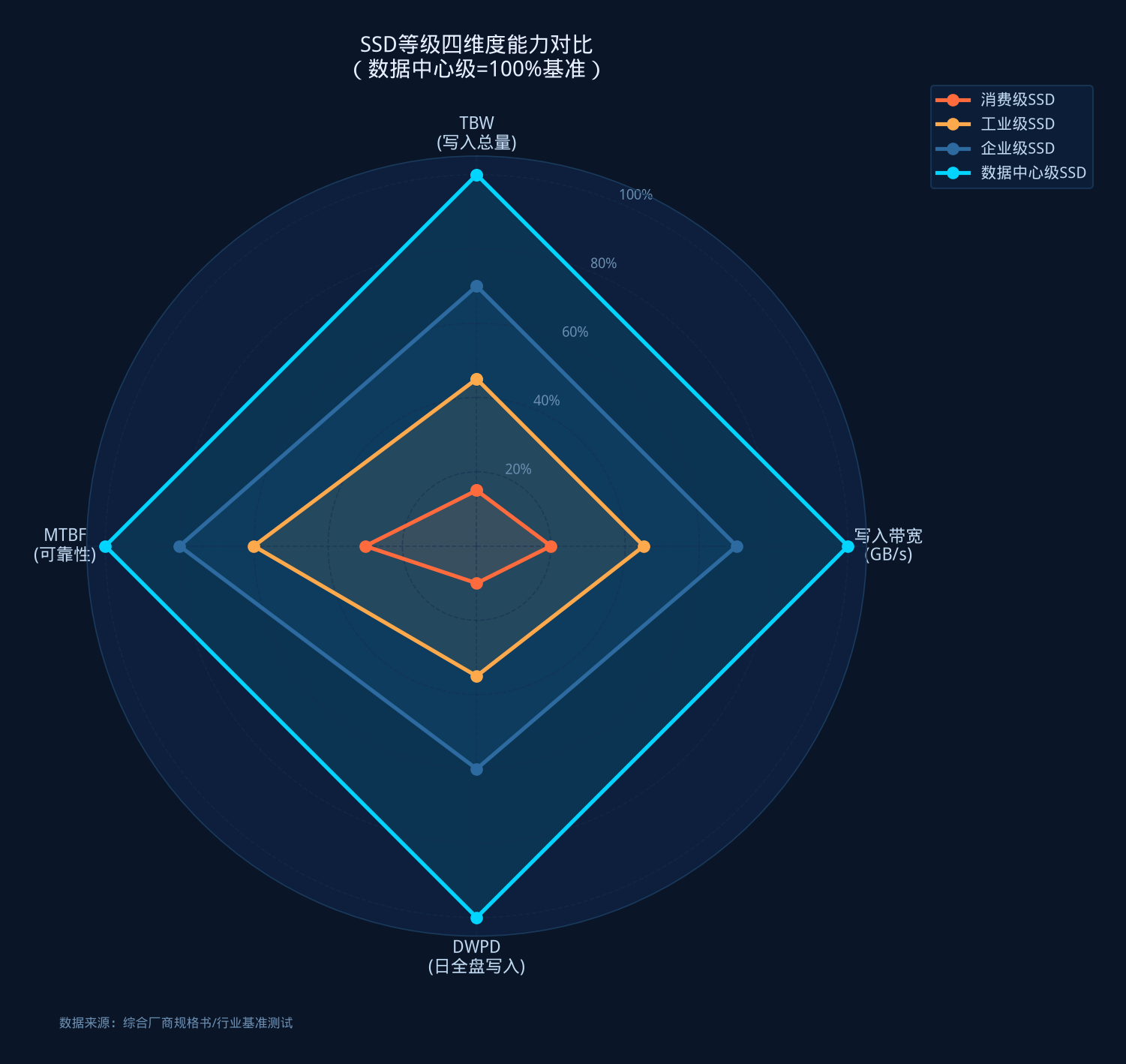

不同等级SSD的TBW对比（以1.92TB容量为例）：

关键问题来了：工业场景的实际写入量是多少？

这里有一个大多数工程师会忽略的陷阱：写入放大因子（Write Amplification Factor, WAF） 。

SSD控制器在写入数据时，并不是简单地"写一次就完事"。由于NAND闪存的擦除特性（必须先擦除整个Block才能写入新Page），SSD控制器需要做垃圾回收（Garbage Collection）和磨损均衡（Wear Leveling），这会导致实际物理写入量远大于主机逻辑写入量。

WAF = 物理写入量 / 逻辑写入量

在消费级场景中（顺序写入为主，队列深度低），WAF通常在 1.1-1.5 之间。

但在工业场景中（随机写入为主，混合负载，持续高队列深度），WAF会飙升到 3-10，极端情况下甚至超过 20。

这意味着：如果你的工控机每天逻辑写入量为3TB，在WAF=5的情况下，实际物理写入量为 15TB/天。一块企业级SSD的3,504 TBW寿命，在这种情况下：

plaintext

3,504 TB / 15 TB/天 = 233天 ≈ 7.8个月

如果WAF更高（比如8），寿命就缩短到 4.8个月。如果在写入峰值期（比如全检模式），WAF达到15以上，3个月报废完全不是意外。

这就是为什么"换更贵的盘"解决不了问题。 从企业级换到数据中心级Optane P5800X（TBW 36,818），看起来寿命提升了10倍，但Optane的写入带宽极高，反而会被系统"压榨"出更高的写入量。这就好比给一辆小车换了飞机发动机——跑得更快的同时，油耗也成倍增长。

1.3 "同步磨损"灾难

比单块SSD提前报废更可怕的，是 "同步磨损"（Synchronous Wear-Out） 现象。

当同一批次的SSD部署在同一批工控机上，运行相同的负载，经历相同的写入模式时，它们的磨损曲线会高度趋同。这意味着：

同步磨损带来了两个致命后果：

第一，备件库存压力。 原本预计备件库存在1年内逐步消耗，结果3个月就要全部补齐。这对CFO来说是一笔完全不在预算内的突发支出。

第二，批量更换的停机成本。 集中更换意味着多条产线同时或连续停机。每次更换SSD需要：停机→拆机→换盘→重建RAID→数据恢复→系统验证，整个过程2-4小时。20台工控机全部更换，至少需要 2-3天的连续停机。对于半导体产线来说，一天的停机损失在 50-200万元 之间。

这就是"自燃"的真正含义——不是你看到火焰，而是你的存储基础设施在物理层面走向集体衰竭。

一个残酷的事实是：在当前的工业数据生成速率下，"工控机+本地SSD"的架构模式已经不可持续。 这不是优化能解决的问题，这是架构层面的根本性错误。

1.4 数据雪崩的时间线：为什么是2026年爆发

"边缘数据雪崩"不是2026年才出现的问题。它是一个被推迟了3年的定时炸弹，在2026年终于引爆。

2020-2022年：酝酿期。 工业相机的分辨率从4K升级到8K，振动传感器的采样率从5kHz提升到20kHz，但工业SSD的TBW也在同步增长（从消费级的600 TBW到工业级的3,000+ TBW）。数据量和存储寿命的增长大致匹配，问题尚不突出。

2022-2024年：加速期。 8K相机的成本下降到万元级别（2020年要5-8万元），开始在中小工厂普及。AI质检从"试点"走向"标配"，每条产线部署的相机数量从2台增加到4-8台。数据量增长了3-5倍，但SSD技术停滞——NAND闪存的层数从128层到176层的增长，对TBW的提升有限（主要提升密度，而非耐久性）。

2024-2026年：爆发期。 固态电池、碳化硅、先进封装等新一代制造工艺进入量产。这些工艺对检测精度的要求比传统制造高一个数量级——不是"更多相机"，而是"每个相机产生更多数据"。8K相机配合多光谱成像，单套系统的数据产出速率从2022年的1-2 GB/s飙升到2026年的5-8 GB/s。与此同时，工业SSD的TBW增长几乎停滞——不是因为技术做不到，而是因为NAND闪存的商业逻辑决定了厂商优先提升密度（每GB成本降低），而非耐久性（每TBW的成本降低）。

这就是雪崩的成因： 数据生成速率的指数增长 vs 存储耐久性的线性增长。两条曲线在2025-2026年交叉，之后急剧分化。

1.5 谁最先感受到雪崩？

从行业维度看，以下几类制造企业最先面临存储危机：

第二章：NVMe-oF——数据中心级存储如何"远程接管"车间I/O

2.1 为什么是NVMe-oF而不是别的协议

要解决本地SSD寿命问题，直觉上的方案是"把存储集中起来"。但"怎么集中"才是关键。

在数据中心领域，"存算分离"已经不是新概念。Google在2000年代初就用分布式文件系统GFS实现了计算和存储的解耦。但工业场景对延迟的容忍度远低于数据中心——工业控制回路要求端到端延迟在 1-10ms 以内，视觉质检系统要求图像数据从采集到分析的延迟不超过 50-200ms。

传统的集中存储方案（NFS、iSCSI、FC）在工业场景中有两个致命缺陷：

NVMe-oF（NVMe over Fabrics）的出现在根本上改变了游戏规则。它做的事情很简单：把NVMe协议从PCIe总线扩展到网络之上，让远程存储阵列对操作系统来说看起来就像本地SSD。

2.2 NVMe-oF协议栈核心原理

NVMe-oF的核心思想是"NVMe命令的网络传输"。在本地NVMe中，CPU通过PCIe总线直接向NVMe控制器发送命令。在NVMe-oF中，这些命令被封装到网络协议中，通过网络传输到远端存储控制器执行。

NVMe-oF支持三种传输方式：

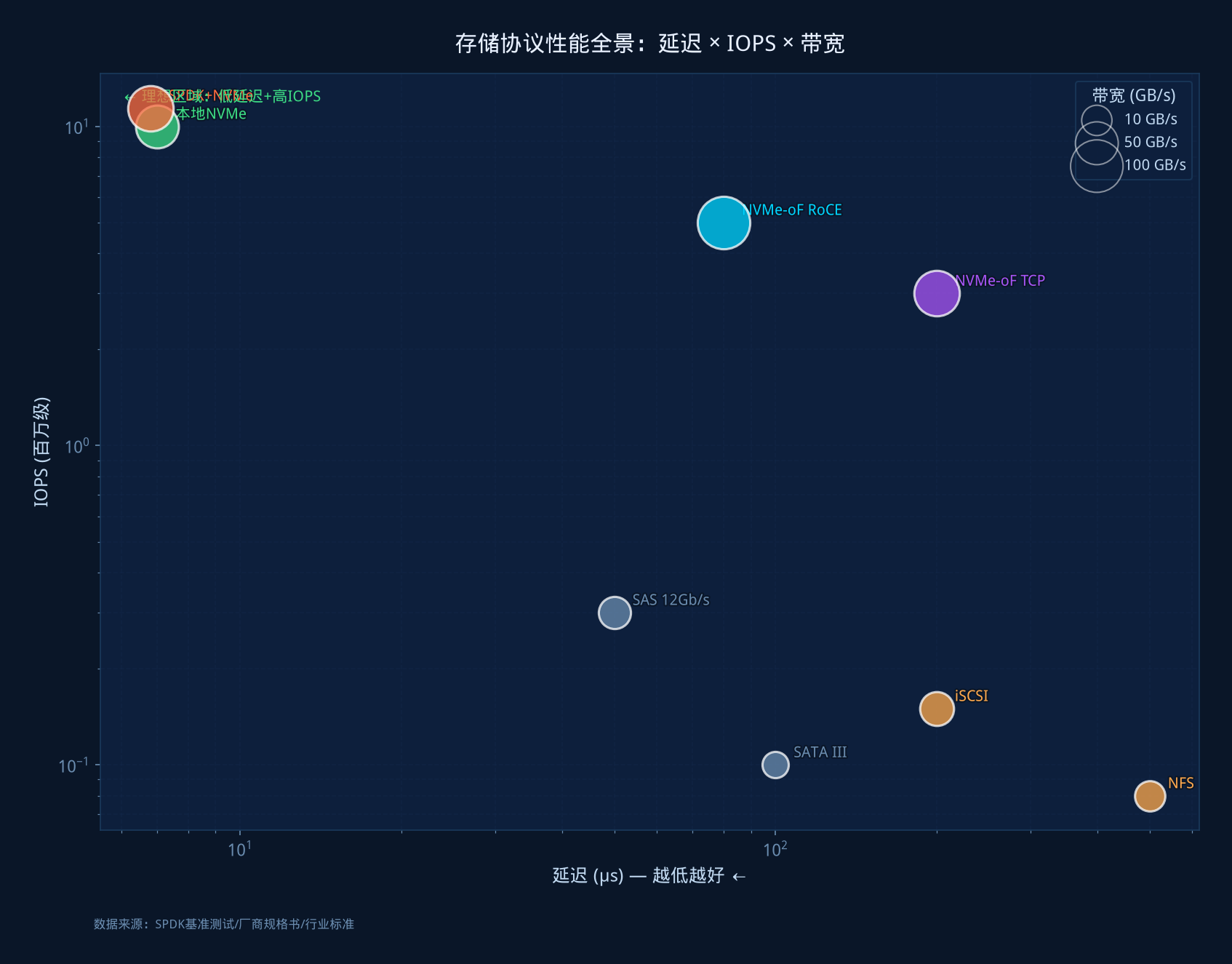

端到端延迟对比（以4KB随机读为例）：

关键认知：对于工业场景，100μs级别的延迟完全可接受。 一个典型的8K视觉质检系统中，图像从相机采集到FPGA预处理耗时约200μs，到AI推理耗时5-20ms，到结果输出耗时1-5ms。存储I/O的100μs在整个链路中只占不到2%。

2.3 SPDK用户态存储引擎：绕过内核的中断风暴

NVMe-oF的高性能不仅仅靠协议设计，还需要一个高效的软件栈。这就是SPDK（Storage Performance Development Kit）的价值所在。

SPDK是Intel开源的一套用户态存储引擎，它的核心设计思想是完全绕过操作系统内核。

传统存储I/O路径：

plaintext

应用程序 → 系统调用 → 内核VFS → 块设备层 → 驱动层 → 中断处理 → NVMe控制器

这条路径中的每一次上下文切换、每一次中断处理，都会带来延迟和CPU开销。在高IOPS场景下（百万级IOPS），中断处理本身就会消耗大量CPU资源——这就是所谓的"中断风暴"。

SPDK的I/O路径：

plaintext

应用程序（用户态）→ SPDK bdev层 → NVMe驱动（用户态poll-mode）→ NVMe控制器

三个核心设计：

性能数据（基于SPDK基准测试，8×Intel P5800X Optane NVMe SSD）：

SPDK的性能优势在P99延迟上尤为明显——10.5μs vs 120μs，差了11倍。在工业场景中，P99延迟比平均延迟更重要，因为它直接决定了系统在最坏情况下的响应时间。

SPDK v26.05（2026年5月发布）的重要新特性：

2.4 存算分离的工业级实现

从工程角度，存算分离的工业级实现可以概括为一个架构转换：

Before（传统）：

plaintext

[工控机A: 计算+本地SSD] [工控机B: 计算+本地SSD] ... [工控机N: 计算+本地SSD]

各自独立，N块SSD各自磨损

After（存算分离）：

plaintext

[工控机A: 仅计算] [工控机B: 仅计算] ... [工控机N: 仅计算]

| | |

+-------+-------+-------+

|

[NVMe-oF网络（RoCE v2）]

|

[集中式全闪存边缘阵列]

（共享SSD池，统一管理磨损）

这个架构转换带来了三个根本性改变：

2.5 NVMe-oF在工业场景的实测数据

为了验证NVMe-oF在工业环境中的实际表现，2025年底国内某第三方测试机构在模拟产线环境中进行了对比测试。测试环境配置如下：

测试结果（4KB随机读，队列深度32）：

关键结论：

在25GbE网络下（这是工业边缘场景最可能的网络配置），NVMe-oF RoCE v2的IOPS达到4.2M，P99延迟68μs。这个性能对于工业视觉质检系统来说绰绰有余——典型的视觉质检I/O需求在100K-500K IOPS范围，延迟要求在500μs以内。

换句话说，即使是"最低配置"的存算分离方案（25GbE + RoCE v2），性能冗余也高达 8-42倍（IOPS）和 7倍（延迟）。这意味着存算分离在性能上完全没有妥协，反而有大量富余空间用于AI推理和数据预处理。

NVMe-oF的部署经验总结：

根据多个工业现场的实施经验，NVMe-oF部署中有几个常见坑需要规避：

第三章：全闪存边缘阵列——替代工控机硬盘的"新物种"

3.1 定义"边缘全闪存阵列"

在数据中心的语境下，"全闪存阵列"（All-Flash Array, AFA）不是什么新鲜事。Dell PowerMax、NetApp AFF、Pure Storage FlashArray这些产品已经非常成熟。但在工业边缘场景下，需求有本质不同：

边缘全闪存阵列的产品画像：

3.2 典型案例：QNAP TS-h1090FU方案

以QNAP TS-h1090FU为例，这是目前市场上较为典型的面向边缘场景的全闪存阵列产品。

硬件配置：

核心软件特性：

QuTS hero操作系统（基于ZFS）

QuTS hero的核心是ZFS文件系统，它提供了几个对工业存储至关重要的能力：

QSAL算法（QNAP SSD Anti-wear Leveling）

QSAL是QNAP针对SSD同步磨损问题开发的专有算法。它的核心逻辑是：

这个算法直接解决了第一章描述的"同步磨损"问题。在传统架构中，所有SSD以几乎相同的速率磨损。在QSAL干预下，磨损速率的差异可以被控制在 ±15% 以内，而不是传统方案的 ±3% 。

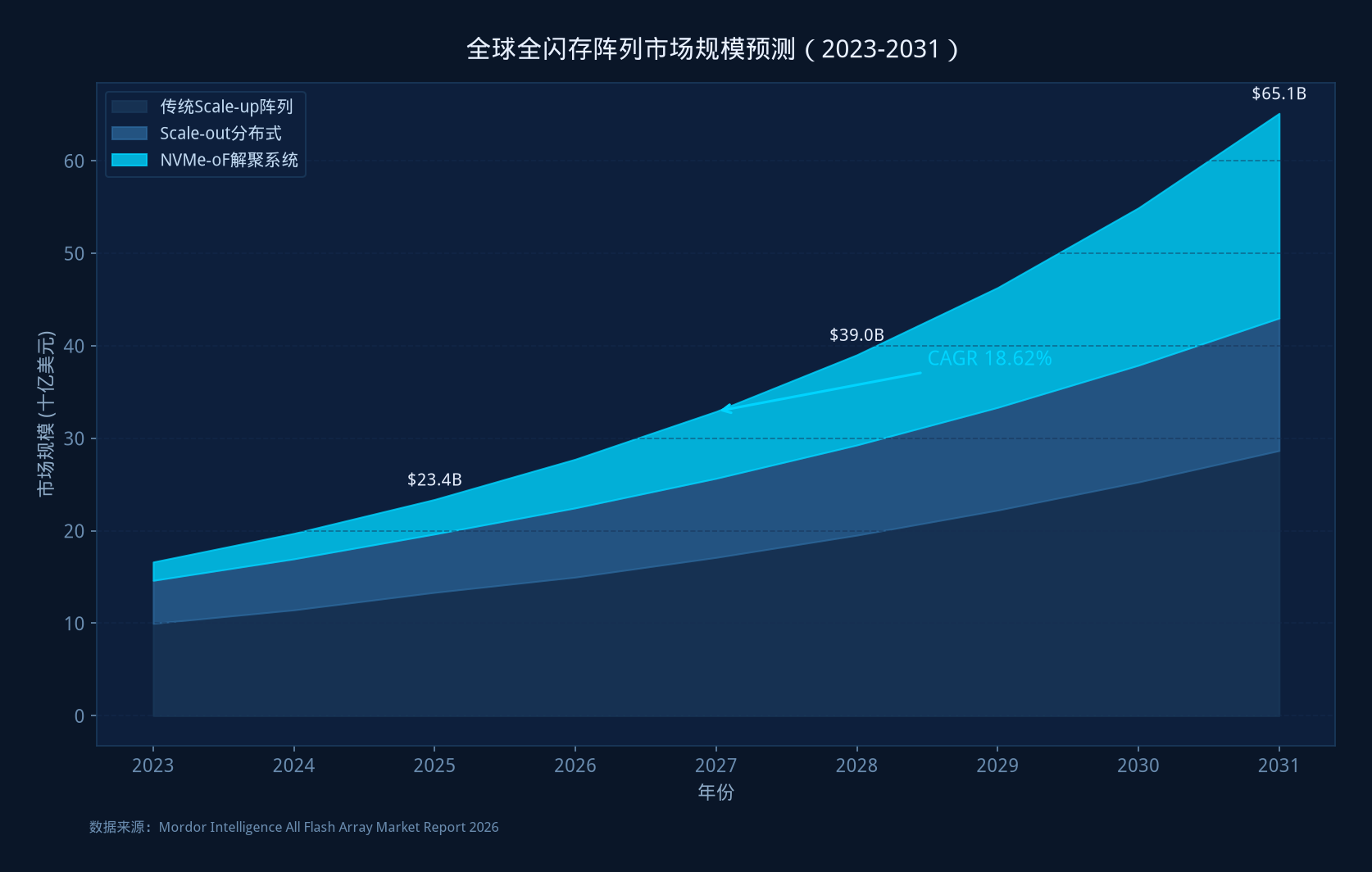

3.3 全闪存阵列市场数据

全闪存阵列市场正在经历高速增长。根据Mordor Intelligence 2026年发布的行业报告：

全球全闪存阵列市场规模：

2025-2031年CAGR：18.62% （来源：Mordor Intelligence 2026）

按技术细分：

按地区细分：

亚太地区的增速领先全球，主要驱动力是中国和日本的制造业数字化转型。中国的"智能制造2025"推进计划和日本的"Connected Industries"战略都在加速工业存储基础设施的升级。

NVMe存储扩展柜市场（全闪存阵列的配套扩展设备）：

第四章：无盘工控机——为什么CFO应该立刻爱上"PXE启动"

4.1 无盘工控机的核心逻辑

如果你认同第三章的结论——"工控机不应该再插本地硬盘"——那么下一个问题就是：没有硬盘的工控机怎么启动？怎么运行操作系统？

答案是 PXE（Preboot eXecution Environment） ，也就是"无盘启动"技术。

PXE并不是新技术。它最早出现在1990年代末，广泛用于企业办公环境的无盘工作站部署。但在工业场景中，PXE长期被认为"不可靠"或"不适合"。这个认知在2026年已经过时。

4.2 PXE启动流程详解

PXE启动的完整流程如下：

plaintext

步骤1: 工控机上电 → BIOS/UEFI执行POST自检

步骤2: BIOS/UEFI检测到网卡PXE ROM → 加载PXE客户端

步骤3: PXE客户端发送DHCP Discovery广播包

步骤4: DHCP服务器回应：分配IP地址 + 提供Next-Server（TFTP服务器）地址

+ 提供Boot Filename（引导文件名）

步骤5: PXE客户端通过TFTP协议从TFTP服务器下载引导镜像

（通常为iPXE/UNDI引导程序，大小约512KB-2MB）

步骤6: 引导程序加载 → 初始化网络栈 → 通过HTTP/iSCSI/NVMe-oF
