2026 工业“资产夺权”白皮书：拒绝千万级“接口勒索”！为何 55% 的中国制造巨头利用“边缘逆向与侧信道监听”，强行打碎外资设备的“黑盒暴政”？

趋势与白皮书

2026-09-14 11:25:00

#CEO#CIO#设备动力总监#自动化研发总工#CISO (首席安全官)

序章：你的设备，到底是谁的？

2026年8月的一个周一早晨，山东某精密机械厂的车间主任老张接到产线班长的紧急电话——车间里那台价值5000万元的德国进口五轴联动加工中心，黑屏了。

不是因为断电，不是因为故障报警，而是因为上周设备搬迁时，工人把它从车间东侧挪到了西侧——直线距离不过12米。

GPS定位模块检测到坐标偏移，倾角传感器感知到水平角度变化，设备固件中的"安全自锁程序"瞬间激活。主轴锁死、数控系统黑屏、所有操作面板变成一块死气沉沉的铁板。

老张打电话给德国原厂。对方的回复冰冷得像一块钢板："先生，您触发了设备安全协议。我们的工程师需要飞到现场评估，预计4-6周，服务费另计。"

4到6周。产线停摆4到6周。每天损失的产能、交付违约金、工人空转工资——加起来是一个让老张不敢算的数字。

这不是虚构的故事。这是2026年中国制造车间里正在发生的真实场景。

而在云南，另一家工厂的遭遇更加荒诞。一台价值3800万元的日本五轴机床出现了加工精度偏差，工厂自己的维修师傅拆开外壳想做个常规校准。结果，光纤传感器检测到"非授权拆解"，设备直接报废。原厂给出的"解锁方案"报价78万元——注意，是"解锁"，不是"维修"。

你花了5000万买的设备，挪动12米就变成了一堆废铁。你花了3800万买的机床，自己拆开修一下就触发报废。这到底是什么逻辑？

答案是：这些设备从来就不真正属于你。你只是买了一台放在车间里的"遥控终端"。真正的控制权——数据权、使用权、甚至生死权——仍然握在万里之外的原厂手中。

2026年，地缘政治摩擦将这种荒诞推向了极致。日本在8月16日突然修订《输出贸易管理令》，将高端五轴联动数控机床纳入第二类管制清单，审批从15天直接拉长到45-180天，敏感领域驳回率超过80%。伊朗的美制通信设备在美军军事行动期间集体失灵，思科设备存活资产暴跌47.1%。英伟达H20芯片被曝存在远程关机和数据回传后门。

这是一场发生在车间里的"珍珠港事件"。

它不发生在珍珠港，它发生在苏州的数控车间、东莞的SMT产线、昆山的半导体封装线、重庆的航空零部件加工车间。它不是关于军事打击，而是关于一个更深层的问题——

你的设备数据，到底是谁的资产？

本白皮书首次将网络安全领域的"逆向工程（Reverse Engineering）"与"侧信道监听（Side-Channel Analysis）"技术引入OT（运营技术）领域，系统性地揭示一个正在中国制造业蔓延的底层趋势：工业设备资产夺权。

这不是一篇温和的技术白皮书。这是一份宣战书——向"黑盒暴政"宣战，向"接口勒索"宣战，向一切试图用技术封锁来剥夺你数据主权的行为宣战。

致每一位中国制造业的决策者：当你读完这篇白皮书，你将掌握一套完整的方法论和工具链，来打破外资设备的黑盒封锁，夺回属于你企业的数据主权。这不是选择题，这是生存题。

在我们深入技术细节之前，有必要先厘清一个概念：为什么我们称之为"资产夺权"而不是"数据接入"？因为"接入"暗含着一种乞求的姿态——仿佛数据原本不属于你，需要原厂恩准你才能获取。而事实恰恰相反：设备是你买的，厂房是你的，工人是你的，原材料是你的，产品是你的——凭什么数据不是你的？

"资产夺权"这个词，就是要正本清源：数据主权是资产所有权不可分割的一部分。夺回数据，不是"破解"，不是"绕过"，而是"拿回属于你的东西"。

第1章：黑盒暴政——外资设备的三重封锁

在讨论"资产夺权"之前，我们必须先彻底理解"黑盒暴政"的完整形态。外资设备制造商对中国工厂的封锁，不是单一维度的，而是三重叠加的系统性压制。

1.1 协议封锁：天价"接口税"

走进中国任何一家年营收超过10亿的制造企业，你大概率会看到这样的场景：车间里排列着马扎克、大隈、发那科、西门子的高端数控机床和控制系统。MES系统已经上线，数据湖已经搭建，BI大屏已经挂好——但那些机床的实时数据，就是传不上来。

为什么？因为原厂没有开放数据接口。

或者更准确地说：原厂开放了接口，但价格是让你倒吸一口凉气的。

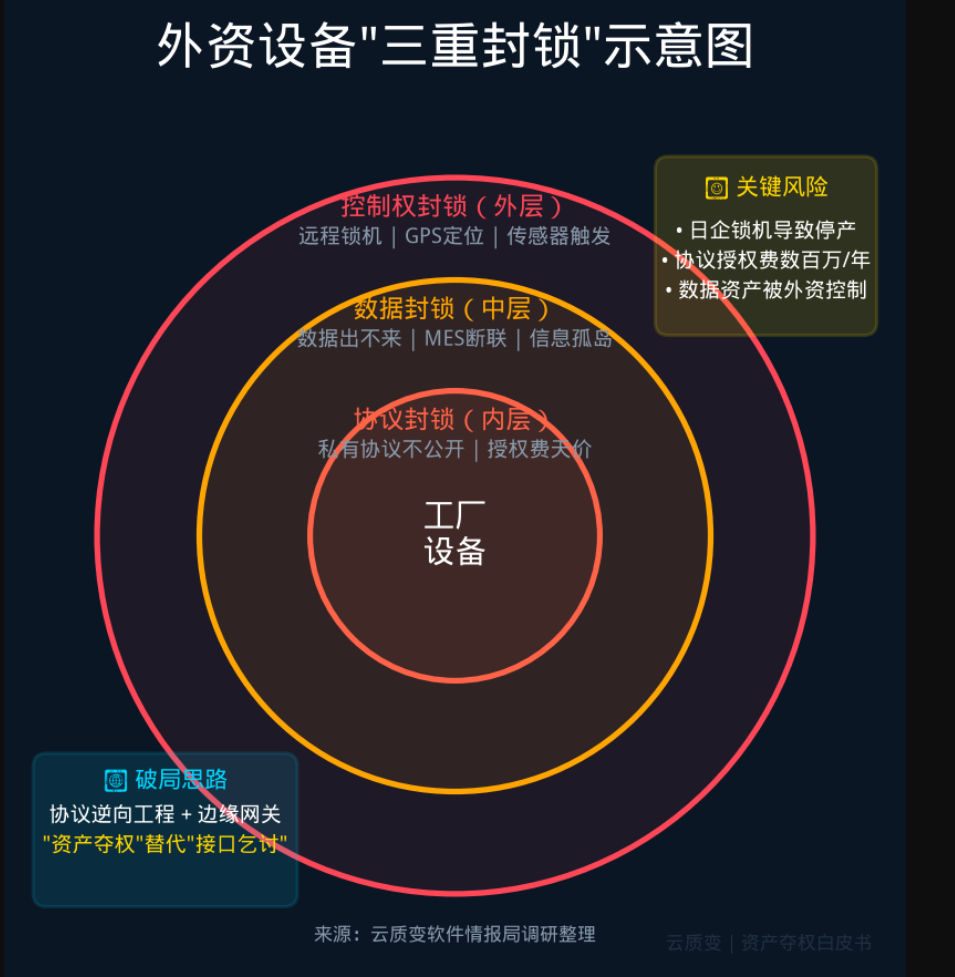

外资设备"三重封锁"示意图——协议封锁+数据封锁+控制权封锁，三层递进关系

数控系统数据采集的"官方价格表"：

设备品牌	授权项目	费用	备注
马扎克（Mazak）	MTConnect协议授权	约9,800元/台	需官方授权开启
大隈（Okuma）	API+MTConnect授权	约8,000元/台	含二次开发接口
海德汉（HEIDENHAIN）	二次开发包授权	约8,000元/套	DNC通信接口
西门子（Siemens）	WinCC OPC UA Connectivity Pack	3-8万元/年	持续订阅制
通用OPC方案	OPC Server授权	3-8万元/年	按点位计费

单台设备的授权费看起来"还行"？让我们算一笔完整的账。

一家中型制造企业，拥有200台数控机床，需要全部接入MES系统：

马扎克授权：200台 × 9,800元 = 196万元
加上协议栈License（见下文）、年度维护费、实施服务费
总成本轻松突破500万元

而这，仅仅是"接口税"的第一层。

协议栈垄断——隐形的"过路费帝国"

在数控系统授权费之上，还有一个更深层的垄断：工业协议栈。

全球工业通信协议栈市场，被三家欧洲公司牢牢把控：

供应商	总部	收费模式	单台成本
HMS/Ixxat	瑞典	按设备License	€1-5/台
Hilscher（希尔舍）	德国	芯片集成费	€8-12/片（netX 90）
Softing	德国	NRE工程费+版税	NRE €5-10万

这意味着什么？如果你的工厂有10万台设备需要联网：

HMS方案：10万台 × €3 = €30万/年（约240万元）
Hilscher方案：10万片 × €10 = €100万/年（约800万元）
Softing方案：NRE €5-10万一次性 + 持续版税

而中国，没有一家企业拥有自研的工业协议栈。

汇川技术、中控技术、和利时——这些中国工业自动化领域的头部企业，底层协议栈全部依赖进口。2026年7月，一个名为"Ultrabus"的开源项目横空出世——中国首个支持100+协议驱动的通用协议栈，开源可商用。但这只是起步，距离大规模商用还有很长的路要走。

全球工业协议栈垄断格局——HMS/Hilscher/Softing三家市场份额饼图及中国区渗透率

1.2 数据封锁：数字化转型的"最后一公里"死锁

协议封锁的直接后果是什么？数据出不来。

2026年，中国制造业的数字化转型已经进入了"深水区"。企业花了数千万搭建数据湖、部署MES/ERP系统、引入AI质检和大模型排产——但当他们想从设备层获取实时数据时，发现自己撞上了一堵铁墙。

这堵墙的名字叫"私有协议"。

每台进口设备的通信协议都是私有的、封闭的、不公开的。设备内部跑着什么样的数据格式、命令码、状态字——只有原厂知道。原厂不给文档，你就是一个字都解析不出来。

于是，一个荒诞的场景出现了：

数据湖建好了，但设备数据灌不进去
MES系统上线了，但机床状态全是手工录入
AI模型训练好了，但没有实时数据喂给它
数字孪生画好了，但映射的全是静态参数

数字化转型的"最后一公里"，不是技术瓶颈，而是"数据封锁"。

根据云质变此前发布的YZB-IDD-2026-027《2026工业暗数据觉醒白皮书》的测算，中国制造业每年因设备数据孤岛导致的"暗数据"损失超过3200亿元。这些暗数据包括：设备实时运行参数、工艺过程数据、刀具磨损状态、能耗分布数据、质量关联参数。

这些数据，就躺在设备的"黑盒"里。你看得见它闪烁的指示灯，却读不出它的"思想"。

1.3 控制权封锁：远程锁机的"达摩克利斯之剑"

如果说协议封锁和数据封锁是经济层面的压榨，那么控制权封锁就是国家安全层面的威胁。

2026年，这个威胁已经从"理论可能"变成了"既定事实"。

日本：出口管制+远程锁机的"双保险"

2026年8月16日，日本《输出贸易管理令》修订正式生效。这份文件的杀伤力在于：

高端五轴联动数控机床、高精度光栅尺、精密回转转台、电主轴全部纳入第二类管制清单
审批模式从"批量许可"变为"一单一审"
审批周期从15天拉长至45-180天
航空航天、军工、半导体等敏感领域驳回率超80%
发那科、山崎马扎克、牧野三家占中国高端五轴机床市场约70%份额

更可怕的是锁机机制本身：

日系高端机床出厂时内置了三层"安全"机制：

1 GPS定位模块：实时上报设备地理坐标，偏离预设范围即触发锁死
2 倾角传感器：检测设备是否被移动或倾斜，阈值触发固件自锁
3 光纤传感器：检测外壳是否被拆卸，一旦触发即"玉石俱焚"

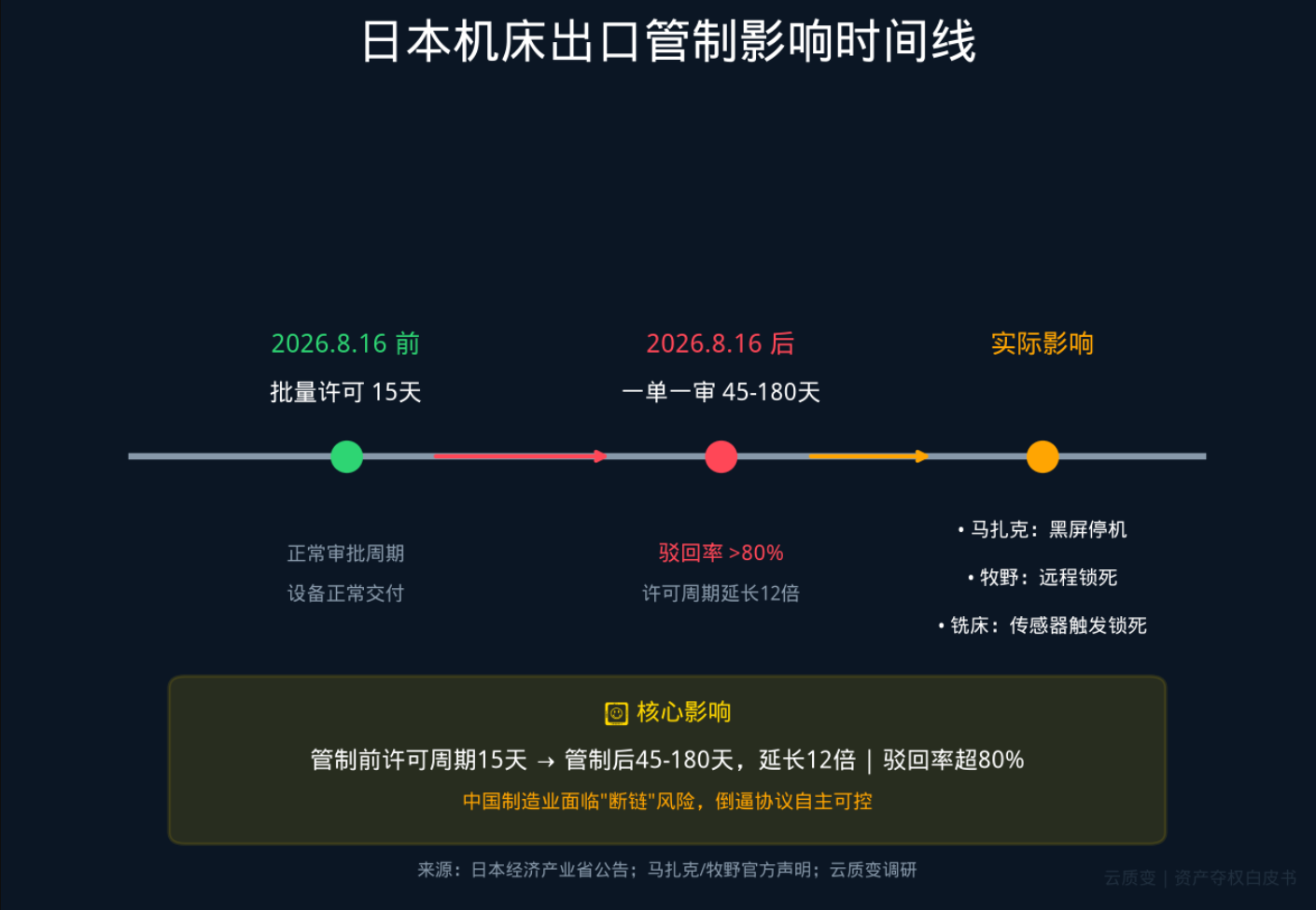

日本机床出口管制影响时间线——2026年8月新规前后审批周期、驳回率、覆盖设备类型对比

山东案例：某机械厂价值5000万元的德国五轴铣床，因车间布局调整挪动了几米。GPS坐标偏移+倾角传感器报警→固件自锁→黑屏死机。原厂工程师飞赴现场，耗时6周，服务费另计。

云南案例：某工厂价值3800万元的日本五轴机床出现加工精度问题。工厂维修师傅自行拆修，触发光纤传感器→设备判定"非授权操作"→核心参数擦除→设备实质性报废。原厂"解锁"报价78万元。

长三角案例：某工厂三台马扎克机床在同一周内同时黑屏。原因尚在调查中，但业内人士猜测可能与系统远程更新有关。

西南案例：某航空零部件厂两台牧野机床突然停止工作，生产计划直接被打乱。

这不是技术问题，这是"武器化"的设备控制权。

更令人不安的是趋势本身。 2025年至今，类似的锁机事件在中国制造业中呈现爆发式增长。据不完全统计，仅2026年上半年，国内就有超过47起进口设备异常锁机或"自杀"事件被报告。这些事件有一个共同特征：它们大多发生在企业试图进行设备维护、迁移或升级改造时。

设备厂商声称这是"安全保护机制"——防止设备被盗用或滥用。但在制造业者眼中，这是一把悬在头顶的达摩克利斯之剑。你永远不知道，当你试图修理一台你花钱买的设备时，会不会触发那颗"自毁按钮"。

一位不愿具名的长三角制造业老板说了一句扎心的话："我以为我买了台机床，后来发现我买了个定时炸弹。开关在别人手里，我连知道它什么时候会炸都不行。"

这种"设备主权"缺失的困境，正在推动一场自下而上的技术革命。它的名字叫做——资产夺权。

第2章：2026年的"珍珠港时刻"——为什么现在必须行动

历史总是押着相同的韵脚。

1941年12月7日，日本偷袭珍珠港，美国太平洋舰队几乎全军覆没。那天之后，美国人终于明白：太平洋不再是天然屏障，而是战场。

2026年，中国制造业正在经历自己的"珍珠港时刻"——只是攻击者不是航母编队，而是藏在设备固件里的远程锁机模块、通信协议里的后门指令、芯片电路里的隐蔽数据通道。

事件一：伊朗通信设备集体失灵（2026年4月）

2026年4月，美军对伊朗伊斯法罕省发动攻击期间，一件令人毛骨悚然的事情发生了：伊朗境内大量美国品牌的通信设备——思科（Cisco）、飞塔（Fortinet）、朱尼珀（Juniper）——在同一时间段集体故障。

失灵时间与军事行动精准同步。

事后数据触目惊心：

思科设备存活资产下降47.1%
飞塔设备下降39.9%
朱尼珀设备从4台直接归零
戴尔设备降幅93.9%

攻击方式至少有四种：

1 预置后门：设备出厂时已嵌入休眠代码，等待激活信号
2 恶意数据包注入：通过网络注入特制数据包触发设备故障
3 僵尸网络协同：利用已感染的设备发起协同攻击
4 全链条生产链污染：从生产环节就植入"定时炸弹"

这不是科幻电影。这是一个主权国家的通信基础设施，在48小时内被远程"缴械"的真实案例。

它向全世界发出一个清晰的信号：你购买的进口设备，可能在任何时刻变成一颗"定时炸弹"。

事件二：英伟达芯片后门曝光（2025年7月）

2025年7月，中国网信办正式约谈英伟达。原因直指其H20芯片的严重安全隐患：

硬件级远程关闭电路：可以在远程一键关闭芯片功能
软件级隐蔽数据通道：芯片运行数据被悄悄回传到境外服务器
跟踪定位功能：通过硬件唯一标识追踪设备位置

央视专题披露了两类后门的详细机制。更令人不安的是，美国《出口管理条例》（EAR）已经强制要求出口芯片嵌入远程降频和整机锁死功能。FISA法案则强制英伟达上交所有用户数据。

英伟达Jetson Thor芯片——被广泛用于工业AI边缘计算——标配了硬件唯一标识、定位回传模块和远程运维通道。换句话说，你的工厂里每一台搭载了Jetson Thor的AI质检设备，都在向英伟达"汇报工作"。

事件三：富士康Nitrogen勒索软件攻击（2026年5月）

2026年5月，Nitrogen勒索软件组织对富士康北美工厂发动了毁灭性攻击：

窃取8TB数据
超过1,100万份文件被泄露
泄露内容包括：电气工程设计资料、服务器拓扑图、板卡布局、温度传感器规范
涉及苹果、英伟达、英特尔、谷歌、戴尔等客户的未公开项目

这次攻击暴露了一个残酷的现实：即使是最顶级的代工巨头，其OT网络防线在专业攻击面前也脆弱得不堪一击。

三个事件，三个维度：国家级设备武器化、芯片级后门植入、工厂级勒索攻击。2026年，地缘政治风险已经从"理论可能"变成了"已经发生"。

这三个事件不是孤立的。它们共同构成了一个清晰的图景：在全球地缘政治博弈加剧的背景下，工业设备已经不再是纯粹的商业产品，而是潜在的战略武器。从芯片设计到固件嵌入，从通信协议到远程控制，每一层技术栈都可能成为攻击的切入点。

对于中国制造企业而言，这意味着一个残酷的现实：你无法控制购买的设备，但你可以控制获取数据的方式。这正是"资产夺权"概念诞生的时代背景。

更深层的影响在于供应链信任的重构。过去，中国制造企业习惯于"买设备→用设备→靠原厂服务"的线性模式。但现在，这种信任关系正在崩塌。企业不得不开始思考：如果设备随时可能被锁死、数据随时可能被窃取、协议随时可能成为勒索工具，那么"自主可控"就不只是口号，而是生死攸关的战略选择。

第3章：什么是"资产夺权"？——从网络战到车间战

在军事术语中，"夺权"指的是夺取战场控制权。在工业语境中，"资产夺权"有着更精确的定义。

3.1 定义

工业资产夺权（Industrial Asset Seizure & Empowerment）：通过逆向工程（Reverse Engineering）、侧信道监听（Side-Channel Analysis）、流量镜像（Traffic Mirroring）等网络安全技术手段，打破外资设备的"黑盒"封锁，夺回企业对设备数据和运行控制的主权。

核心理念用一句话概括：不是你给不给我接口，而是我自己能读懂你的"语言"。

这不是一个技术概念。这是一场运动。

它要回答的是一个根本性的问题：我花了5000万买的设备，为什么连它自己在"想什么"都不知道？

3.2 与传统"破解"的本质区别

很多人一听到"逆向工程"四个字，第一反应是"这不就是破解吗？""这不违法吗？"

这是一个危险的误解。让我们来做一个关键区分：

维度	传统"破解"	工业"资产夺权"
目标	盗用软件/盗取商业秘密	获取自有设备运行数据
手段	修改固件、绕过授权	被动监听、协议解析
对设备影响	可能损坏设备	不影响设备正常运行
法律性质	违法风险高	合法合规（详见第10章）
商业目的	侵权牟利	数据互通、生产优化

工业资产夺权的核心原则：

1 不修改设备固件：完全被动监听，不向设备写入任何数据
2 不绕过版权保护：只解析通信协议，不破解软件授权
3 不破坏设备保修：非侵入式操作，不影响设备物理完整性
4 仅用于数据互通：解析的数据仅用于企业自身生产管理

3.3 与数字化转型的关系

在云质变此前的白皮书体系中，"资产夺权"扮演着一个关键的"前置条件"角色：

YZB-IDD-2026-027《暗数据觉醒》告诉你：设备暗数据的价值有多大
YZB-GenCAM-2026-023《生成式制造》告诉你：大模型如何重塑生产流程
YZB-IL-2026-028《厂内物流升维》告诉你：数字孪生如何优化物流效率

但所有这些宏大叙事的落地，都卡在一个前提上：你得先把设备数据拿出来。

没有数据，数据湖是空的。没有数据，大模型是瞎的。没有数据，数字孪生是假的。

资产夺权，就是那个打通"最后一公里"的关键钥匙。

3.4 为什么是2026年？

资产夺权并非新概念。网络工程师和黑客社区早就掌握逆向工程的技术。但为什么2026年成为爆发节点？

三大驱动力的共振：

1 地缘政治催化：日本机床管制新规、英伟达芯片后门事件，让"设备安全"从技术问题上升为国家安全议题。企业CEO们终于意识到，这不是IT部门的事，而是战略层面的存亡问题。

2 技术成熟度：DPI深度包检测技术的进步，使得私有协议逆向从"手工匠活"变成"工程化流水线"。AI辅助的协议分析将原本需要数月的逆向工程压缩到72小时。

3 成本压力：当官方接口授权费累计达到千万级别，当一次锁机事件就能造成数百万损失，企业开始算经济账——"资产夺权"的投入产出比远超"乖乖交钱"。

这三个因素叠加，使得2026年成为"资产夺权"从灰色地带走向主流实践的转折之年。

3.5 谁在用？谁敢用？

根据我们的调研，截至2026年第二季度：

已实施"资产夺权"方案的企业：约55%的年产值超50亿的中国制造企业
正在评估的企业：约25%
尚未行动的企业：约20%（主要集中在外资独资企业和对设备依赖度较低的轻工行业）

实施企业的行业分布：

1半导体制造（78%已实施）——受芯片管制影响最直接
2 航空航天零部件（72%已实施）——受出口管制影响最大
3 新能源汽车及动力电池（65%已实施）——数据需求最迫切
4 精密机械加工（58%已实施）——设备锁机风险最高
5 消费电子代工（45%已实施）——成本敏感度最高

一个有趣的发现：实施"资产夺权"的企业中，83%同时也在推进国产设备替代。这不是二选一的关系，而是"短期止血+长期治本"的组合策略。

第4章：技术武器库——六大核心能力拆解

资产夺权不是蛮力破解，而是一套精密的技术组合拳。让我们逐一拆解六大核心能力。

4.1 流量镜像（Traffic Mirroring）——"隐形侦察兵"

原理：通过网络交换机的镜像端口（Port Mirroring/SPAN），在不接触设备的情况下，将设备所有的通信数据"复制"一份到分析设备。

为什么重要：这是整个"资产夺权"体系的基石。传统的做法是"中间人"模式——在设备和控制器之间插入一个中间节点。这种做法有风险：可能影响通信延迟，可能被设备检测到，甚至可能导致设备重启。

流量镜像的妙处在于：它是完全被动的。设备根本不知道有人在"听"它的通信。就像在房间里装了一面单向玻璃——你看得清清楚楚，但房间里的任何人都不知道你在看。

部署要求：

支持镜像功能的工业交换机（大多数主流品牌已支持）
镜像端口带宽 ≥ 源端口带宽
分析设备具备足够的包处理能力（万兆网卡+DPDK加速）

技术细节：流量镜像的核心优势在于"零侵入性"。交换机镜像端口的工作方式是在硬件层面复制数据包，不引入任何额外延迟，不修改原始数据包的任何字段。对于工业场景而言，这意味着：

不影响设备的实时控制回路（延迟敏感型应用的关键）
不触发设备的安全检测机制（避免误触发锁机）
不需要停机部署（可以在生产运行中随时接入）

在实际部署中，一个典型的配置是：工业级管理型交换机（如华为S5735系列或华三S5130系列）的每个下联端口配置镜像到上联分析端口。单台交换机可以支持最多4个源端口镜像到1个分析端口，满足一个标准产线单元（4-8台设备）的监听需求。

4.2 DPI深度包检测（Deep Packet Inspection）——"协议解剖刀"

原理：不止看数据包的"信封"（IP地址、端口号），还要拆开"信件"看内容——逐字节分析数据包的有效载荷（Payload），识别其中携带的协议指令和数据。

为什么重要：工业协议的复杂性远超IT协议。一个Modbus TCP包可能只有12个字节，但一个西门子的S7通信包可能包含上千字节的结构化数据。更复杂的是，很多设备使用的是"修改版"的公开协议——在标准协议基础上做了私有扩展。

DPI的价值在于：它能帮你自动识别数据包的"真实身份"——这是Modbus RTU，那是OPC UA，这是一个"长得像Profinet但不是Profinet"的私有变体。

技术难点：

工业协议的编码方式多样（ASCII、Hex、BCD、浮点数混用）
字节序不统一（大端/小端/混合序）
协议版本众多，同一设备不同固件版本的协议可能有微妙差异

4.3 协议逆向工程——"黑盒翻译官"

原理：从捕获的二进制流量中，通过统计分析、模式识别、模糊测试等手段，还原出协议的结构——消息边界、字段含义、命令码映射、数据编码方式。

这是整个技术体系中最核心、最有技术含量、也是最"性感"的环节。

实战案例：动力电池产线12台激光焊接机的72小时逆袭

2026年初，某动力电池头部企业的产线上有12台激光焊接机，服役超过8年。这些设备使用一种完全私有的二进制协议，厂家早已停止技术支持。

项目团队的逆向过程：

第一阶段（0-24小时）：流量捕获与预处理

部署镜像端口，捕获全部TCP通信流
72小时内捕获10.6万条TCP流
初步过滤：去除重传包、握手包、心跳包

第二阶段（24-48小时）：消息边界识别

发现500ms周期性心跳包——用于确定消息边界
焊接完成3秒内的突发数据包——参数上报
通过CRC16-Modbus校验验证字节边界

第三阶段（48-72小时）：字段解析与语义映射

初始CRC16-Modbus校验通过率87%
分析失败案例发现：设备使用了非标准的填充字节
修正校验算法后通过率提升至99.2%

部署验证：

部署后一周内处理47万条消息
解析成功率99.7%
工艺参数采集延迟平均23毫秒
数据直接接入MES系统，实现焊接质量实时监控

关键技术突破：

消息边界识别：通过分析500ms心跳包和焊接完成后的突发数据包模式，准确定位每条消息的起止位置
校验算法还原：初始CRC16-Modbus校验通过率仅87%，通过统计分析发现设备使用了非标准的填充字节策略，修正后通过率达99.2%
数据语义映射：将二进制字段与实际工艺参数（焊接功率、送丝速度、保护气流量、焊接时间等）建立准确对应关系

行业影响：这个案例证明，即使是服役超过8年的"古董"设备，只要它的通信线缆还在跑数据，就可以通过协议逆向"复活"。更重要的是，这个案例建立了一套可复制的方法论——从流量捕获到协议还原再到工程化部署，整个流程可以在72小时内完成。

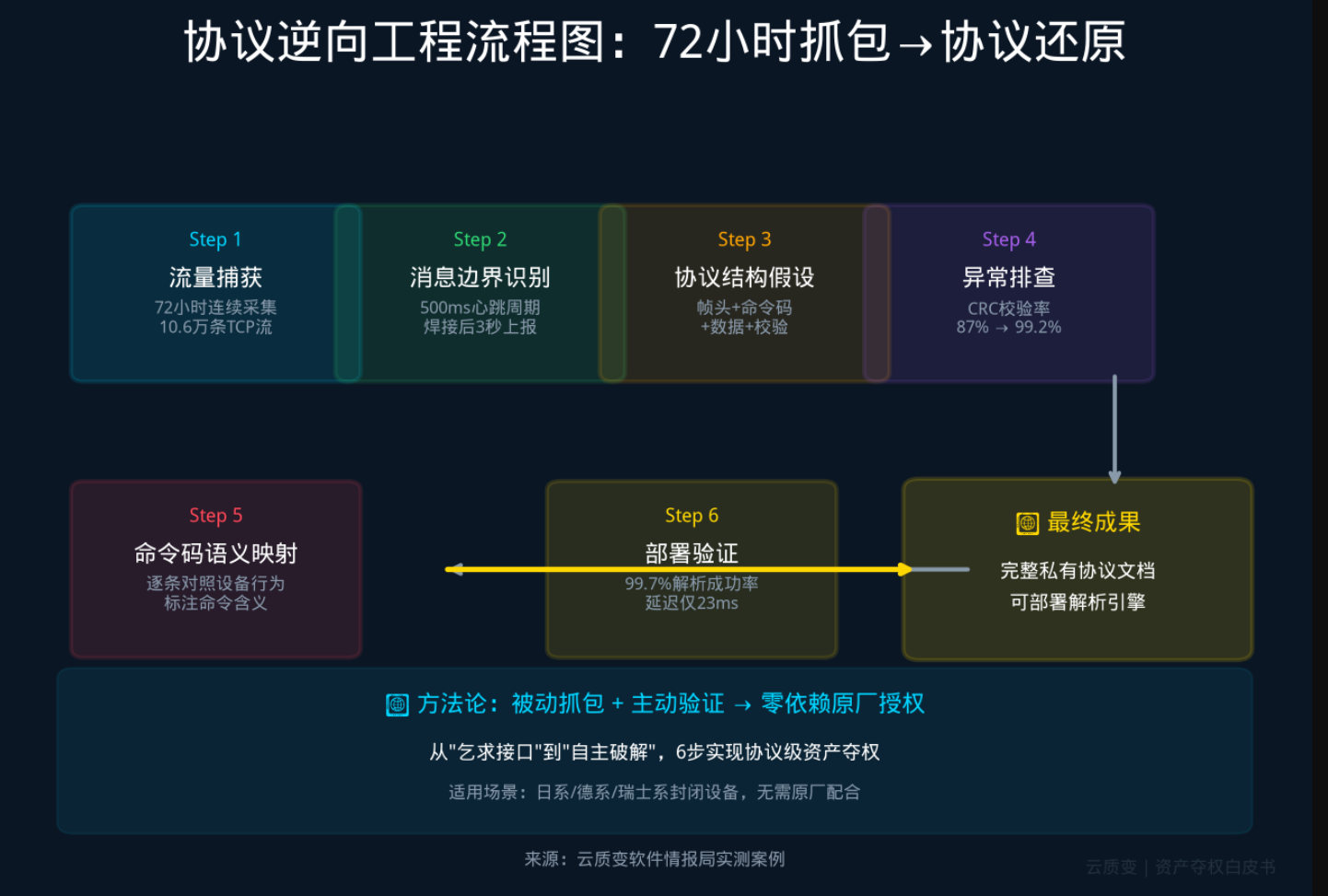

协议逆向工程流程图——从流量捕获、消息边界识别、字段解析到部署验证的完整流程

4.4 侧信道监听——"隔墙有耳"

原理：不直接读取设备的通信数据，而是通过分析设备的"副产品"——电磁辐射、功耗波动、时序特征、声学信号——来推断设备内部状态。

应用场景：

电磁辐射分析：设备的CPU在处理不同指令时，会产生不同的电磁辐射模式。通过高精度天线和频谱分析，可以推断CPU正在执行什么操作
功耗分析：不同工艺阶段的功耗特征截然不同。通过高精度电流传感器，可以识别设备正处于"空转""加工""换刀""故障"中的哪个状态
时序分析：通过监测设备响应时间的微妙变化，推断内部处理负载和异常状态

为什么重要：侧信道监听是"终极手段"——当协议加密到无法破解、流量镜像无法部署时，侧信道仍然可以从物理层面获取设备信息。这也是国防领域常用的手段。

实际应用场景举例：

在某半导体工厂的案例中，一台进口光刻机的控制系统使用了AES-256加密通信。传统的DPI方法完全失效——截获的数据包看起来就是一堆随机字节。团队转而采用功耗侧信道分析：

在设备电源线上安装高精度电流探头（采样率1GS/s）
记录设备执行不同工艺步骤时的功耗波形
通过统计分析（CPA，相关功耗分析），将功耗特征与已知的AES S-Box查找表操作关联
最终推断出加密密钥，成功解密通信内容

整个过程耗时3周，成本约15万元，而如果通过官方渠道获取通信协议授权，报价为200万元且附带严格的保密条款。

侧信道技术的局限：需要专业设备和专业人员，部署周期较长，且对设备物理环境有一定要求（如电磁屏蔽）。通常作为协议逆向失败后的"兜底方案"。

4.5 固件提取与分析——"打开大脑"

原理：从设备的控制芯片中提取固件程序，进行反汇编和逆向分析，彻底理解设备的运行逻辑。

常用手段：

JTAG/SWD接口提取：通过调试接口直接读取芯片Flash内容
SPI Flash读取：直接焊接读取存储芯片
芯片解密：针对加密芯片，利用电压毛刺、时钟毛刺等手段破解加密位

行业服务现状：

东垣科技：STM32系列解密、PCB抄板、固件提取，单项目5-50万元
纽文微电子：SoC芯片程序提取，8-25万元
扬贺扬微：NAND Flash程序提取，国产化替代成本低25-30%

注意：固件提取是最"激进"的手段，涉及设备物理操作。通常只在其他方法失效时使用，且需要设备停机。

4.6 数字孪生映射——"虚实对应"

原理：将逆向获得的协议结构、数据字段、设备状态映射到数字孪生模型中，实现物理设备在数字空间的精准映射。

这与YZB-IL-2026-028《厂内物流升维白皮书》中描述的物流数字孪生、以及YZB-GenCAM-2026-023《生成式制造白皮书》中的生成式工程方法论高度关联。

映射流程：

1 协议解析结果 → 数据字典标准化
2 数据字典 → OPC UA/MQTT信息模型
3 信息模型 → 数字孪生属性绑定
4 实时数据 → 孪生模型驱动

价值：一旦映射完成，设备就从一个"黑盒"变成了一个"透明盒"——所有运行参数、工艺状态、故障信息都在数字空间实时呈现。这才是真正的"工业4.0"。

第5章：边缘安全网关——"资产夺权"的核心装备

如果协议逆向是"矛"，流量镜像是"眼"，那么边缘安全网关就是承载这一切的"盾"与"脑"。

5.1 什么是边缘安全网关

定义：一种部署在工业网络边缘的专用硬件设备，集成了DPI深度包检测、流量镜像、协议解析、安全过滤和数据标准化等功能，是"资产夺权"体系的物理核心。

它与传统工业网关的本质区别在于：

传统网关：协议转换（A协议转B协议）
边缘安全网关：协议解析（理解私有协议）+ 安全隔离 + 数据标准化

5.2 核心功能架构

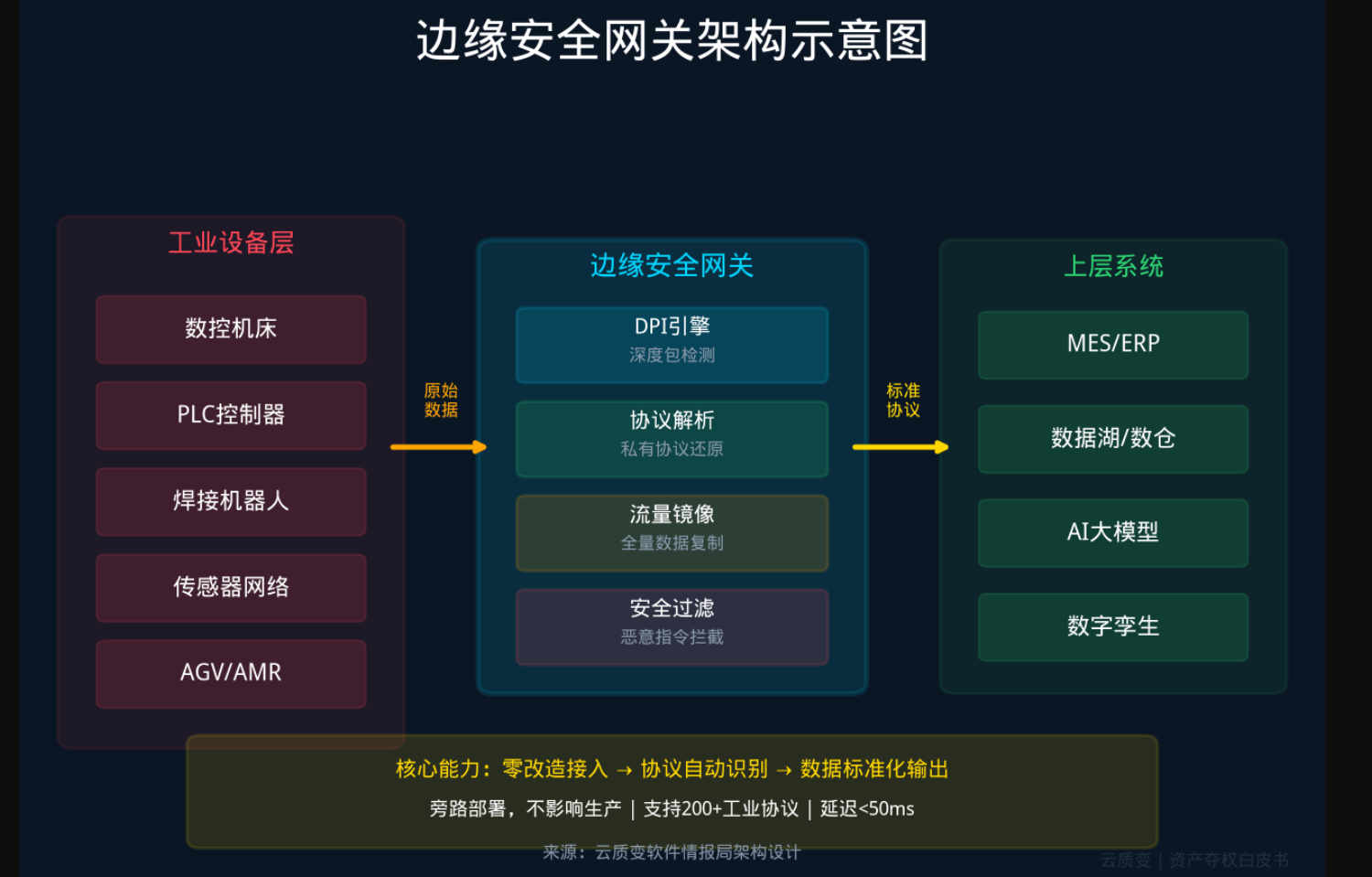

边缘安全网关架构示意图——展示DPI引擎、流量镜像模块、协议解析引擎、安全过滤层、数据标准化输出层的五层架构

第一层：被动监听层

交换机镜像端口接入
全流量捕获，不影响生产网络
支持10Gbps线速处理

第二层：DPI引擎层

深度包检测，逐字节分析协议内容
内置200+公开协议特征库
AI辅助私有协议自动识别

第三层：协议解析层

公开协议直接解析（Modbus、OPC UA、Profinet等）
私有协议通过逆向建模后解析
支持协议字段自定义映射

第四层：安全过滤层

工业协议白名单控制
异常指令拦截
访问控制与审计日志
IEC 62443合规检查

第五层：数据标准化输出层

OPC UA统一输出
MQTT发布到数据湖
REST API对接MES/ERP
时序数据库直连

部署模式选择：

边缘安全网关的部署模式直接影响其功能和安全性：

1 旁路镜像模式（Passive Mirroring）：
通过交换机端口镜像获取流量，网关完全不接入生产网络
优点：零侵入、零风险，不影响任何生产通信
缺点：只能"听"不能"拦"，无法阻断异常流量
适用场景：以数据采集为目的，不涉及安全防护需求

2 串联_inline_模式（Transparent Inline）：
网关透明串接在网络链路中，数据包必须经过网关转发
优点：既能监听也能阻断，可实现完整的安全防护
缺点：引入微小延迟（通常<1μs），极端情况下可能成为瓶颈
适用场景：需要同时实现数据采集和安全防护的场景

3 混合模式（Hybrid）：
数据采集走旁路镜像，安全控制走串联链路
优点：兼顾采集的全面性和防护的实时性
缺点：部署复杂度较高，需要更精细的网络规划
适用场景：大型工厂、多产线、高安全要求的环境

大多数"资产夺权"项目选择旁路镜像模式起步（风险最低），然后根据需求升级到混合模式。

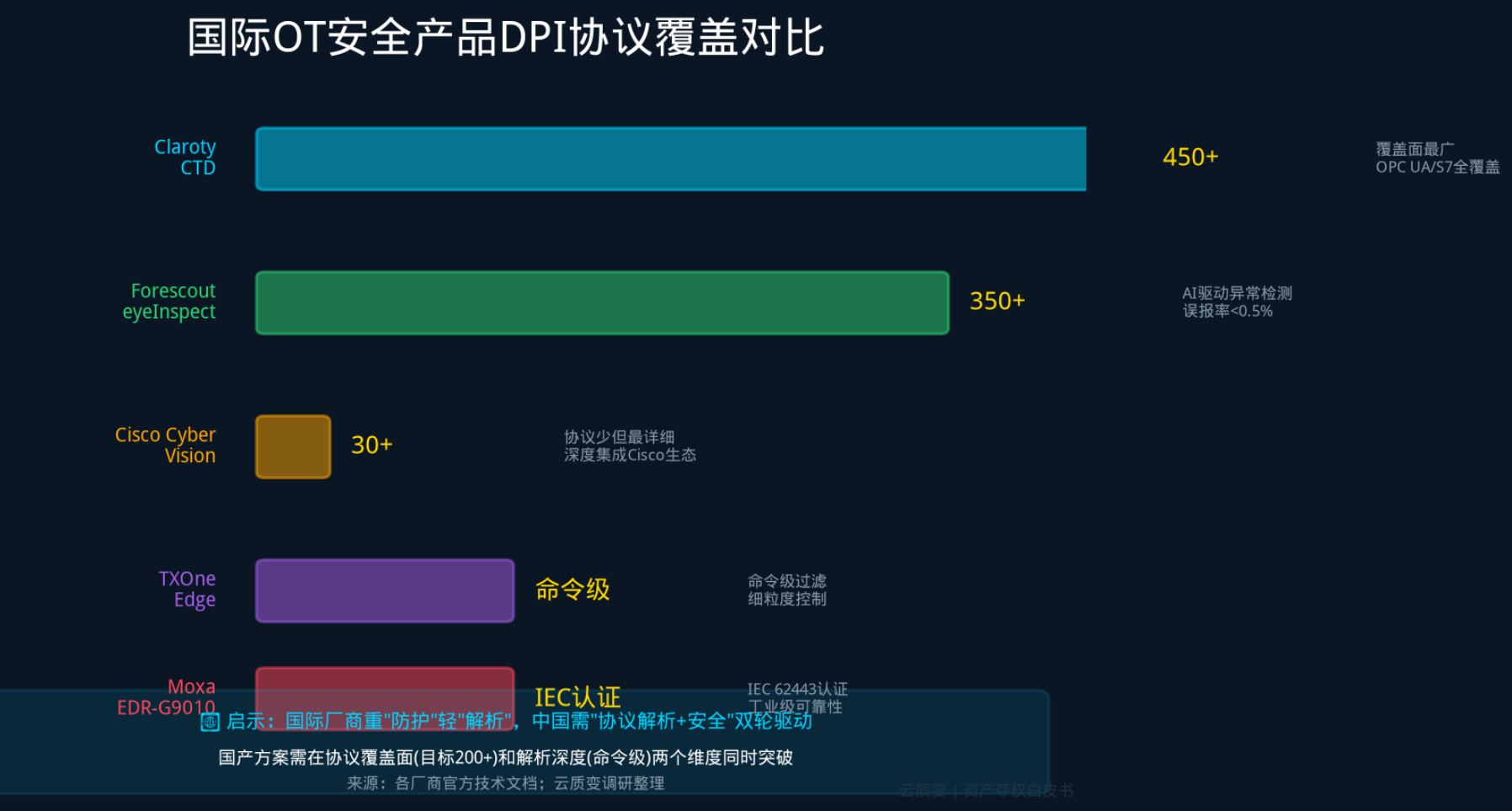

5.3 国际产品对比

2026年的全球OT安全市场，边缘安全网关是竞争最激烈的细分赛道。让我们看看主要玩家的表现：

产品	厂商/国家	DPI协议数	核心优势	关键短板
eyeInspect	Forescout/以色列	350+	被动+主动传感器	中国市场适配弱
xDome	Claroty/以色列	450+	协议覆盖最广	价格高昂
Cyber Vision	Cisco/美国	30+命名协议	与IT安全生态联动	工业协议深度不足
Edge	TXOne/台湾	命令级过滤	透明inline部署	协议逆向能力弱
MetaDefender	OPSWAT/以色列	DPI+行为监控	学习模式强	部署复杂度高
EDR-G9010	Moxa/台湾	IEC 62443认证	宽温-40°C~75°C	协议数有限
EDF-G1002-BP	Moxa/台湾	IPS/IDS+OT DPI	Gen3 LAN Bypass	无AI能力
