序章：一份迟到的CMM报告，和一车间的废品

2025年11月的某个凌晨三点，长三角某汽车零部件工厂的机加车间里，值夜班的老张盯着手机屏幕上那份刚刚从三坐标测量室发来的CMM检测报告，手心冒汗。

报告上的数据清清楚楚：关键孔径偏差+18微米，超出公差带上限3微米。这意味着过去四个小时里，这条产线生产的整整47件发动机缸体，孔系位置度全部超差。而此刻，这些零件已经码放在成品区的托盘上，等待明天一早发往主机厂。

老张拿起对讲机喊了一句："停线。全部冻结。"

四个小时。47件。每件毛坯成本加已完成的加工工时，折算下来将近480美元。总计22,560美元的废品。更要命的是，主机厂的产线明天上午就要上线装配，断供的违约金按分钟计算。

这不是一个极端案例。这是中国制造业每天都在上演的"常规事故"。

问题的根源不在于操作工的技能不够，不在于机床的精度不够，甚至不在于刀具的质量不够。问题的根源在于——你在用一种"事后验尸"的方式来做质量管理。零件加工完了，搬到测量室，排队等CMM，测完出报告，报告回来的时候，废品已经生产了几十上百件。

这就是离线抽检的本质：你不是在预防废品，你是在给废品开死亡证明。

2026年，55%的高精尖制造厂已经不再接受这种"死后验尸"的模式。他们开始强拆三坐标室的围墙，把量测设备搬到机床旁边，甚至直接集成到机床内部。他们不再把CMM当作质量管理的"最后一道防线"，而是把在线量测变成"第一道防线"。

这份白皮书，就是要讲清楚这件事：为什么离线抽检正在被淘汰，在线量测为什么在2026年爆发，以及如何完成从"离线"到"在线"的跨越。

在正式展开之前，我想先说一个很多人不愿意面对的事实：中国制造业每年因为"离线抽检滞后性"导致的质量损失，保守估计超过800亿元。这个数字包括了直接废品成本、返工成本、停机等待成本、客户索赔成本，以及最难以量化但最为致命的——客户信任损失。

800亿元是什么概念？大约相当于中国整个量测设备市场规模的十倍。也就是说，你在量测上每省一块钱，可能在质量损失上要付出十块钱的代价。

2026年，整个制造业正在经历一场"质量管理的范式革命"。这场革命的核心不是"用更好的CMM"，而是"不再依赖CMM"。不是"提高检测精度"，而是"让检测发生在加工的同时"。不是"事后发现废品"，而是"事前预防废品"。

---

核心判断

核心判断：离线抽检的本质是"用1-2%的样本信任98%的未知"，这是一场系统性赌博。2026年，在线量测已经从"可选项"变成"必选项"，不是因为技术成熟了，而是因为不转型的代价已经大到无法承受。每延迟一年部署在线量测，企业平均多付出50倍的废品成本和6倍的质量逃逸风险。

---

核心结论

核心结论：

1. 离线CMM的"滞后性灾难"无法通过"增加CMM数量"来解决。 1-2%的采样率意味着98%的产品是"凭信任出厂"的，而CMM检测本身需要数小时，反馈回来时废品已经生产了数十上百件。

2. 在线量测市场正在以15.3%的CAGR爆发。 BRI预测全球在线量测市场将从2026年的9.7亿美元增长到2035年的35.4亿美元，远超传统CMM的6.7%增速。

3. "加工-测量-补偿-再加工"全自动闭环已经成熟。 在机测头重复精度达正负0.3微米，单次测量不超过15秒，刀具趋势可提前28-35件识别，某航空零部件企业实现14个月零尺寸逃逸。

4. 3D轮廓仪技术从微米跨越到亚纳米。 共聚焦PSI达到0.1纳米垂直分辨率，白光干涉WLI达到1.0纳米重复性，覆盖了从宏观到微观的全谱测量需求。

5. 半导体前道量测进入"光学+电子束+X光"三线并进时代。 中科飞测2025年营收20.53亿元，增长48.75%，研发投入占比31.95%，累计出货超过1500台。

6. 中国量测设备国产化率从41.2%提升到56.8%。 低端结构光和激光量测已超过70%国产化，中端光学检测达到40%，高端电子束和X光仍低于15%。

---

第一章 离线CMM的"滞后性灾难"——为什么1-2%的采样率是一场系统性赌博

我见过太多工厂的质量管理流程，说出来你可能觉得不可思议，但这确实是现实：一条产线每小时产出60件零件，质检员每隔两小时去抽检5件，送进三坐标测量室。

算一下就知道：5件除以120件，采样率不到4.2%。而在很多工厂，实际的采样率只有1-2%。也就是说，98%甚至99%的产品，是没有经过任何精密测量的，是"凭信任出厂"的。

这不是质量管理，这是赌博。

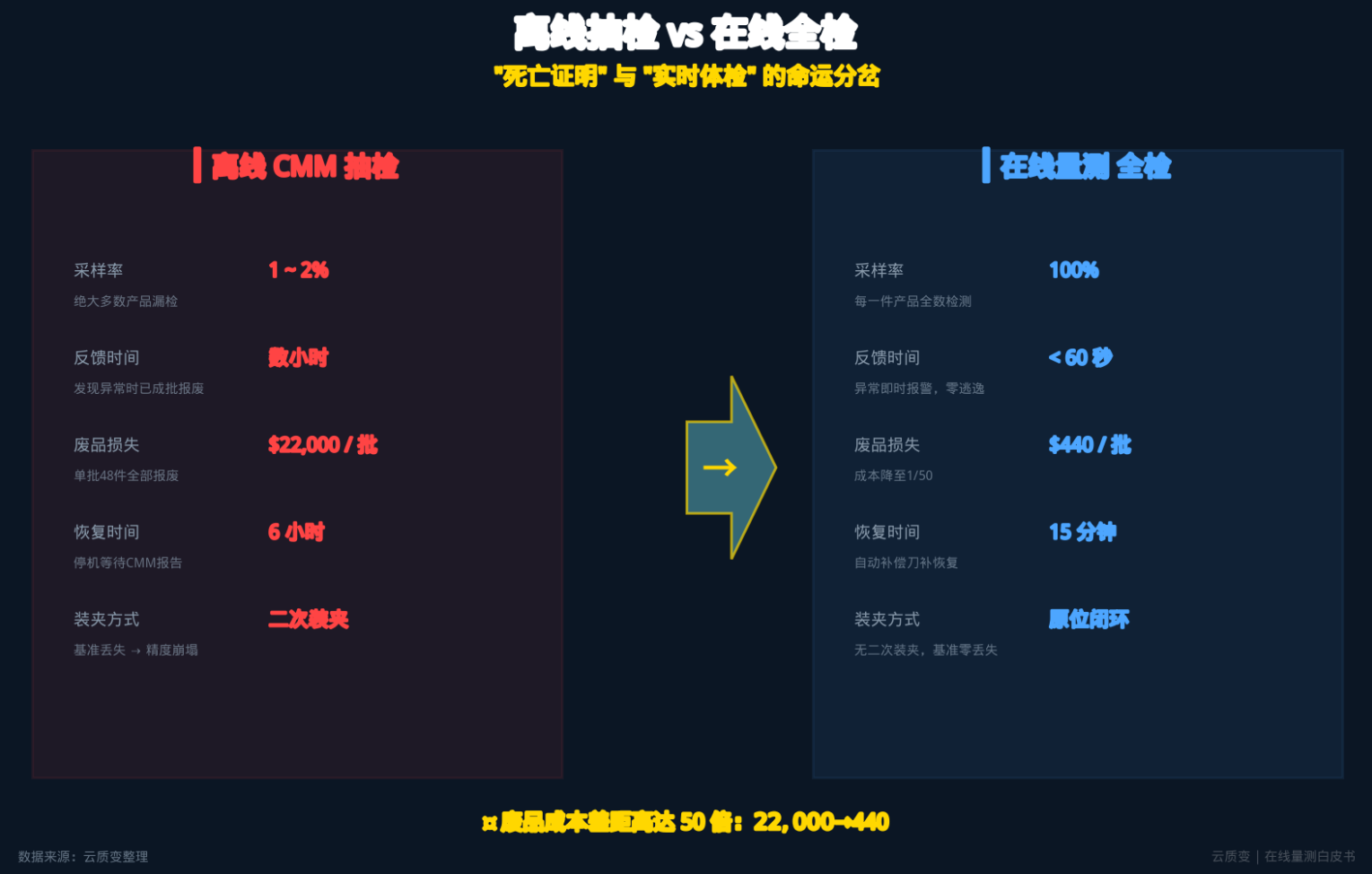

图 1 离线抽检vs在线全检——"死亡证明"与"实时体检"的命运分岔

1.1 "死亡证明"式质量管理的三个致命环节

离线CMM的质量管控链条是这样的：机床加工，完成一批零件后，操作工把其中几件拆下来，搬到三坐标测量室，排队等待CMM测量（通常要排队30分钟到2小时），CMM测量本身需要15分钟到1小时不等，然后CMM生成报告，报告再传回车间。

整个链条走下来，从"决定抽检"到"拿到报告"，通常需要2到6个小时。

在这2到6个小时里，机床可没停下来。它还在继续加工。如果第一件抽检的零件就已经开始偏差了，那么在报告回来的这段时间里，可能已经有20件、50件甚至100件同样偏差的零件被生产出来了。

这就是离线质检的第一个致命问题：反馈的滞后性。你不是在发现问题，你是在"发现已经发生了一段时间的问题"。

第二个致命问题是覆盖率。1-2%的采样率，意味着你只能"假设"其余98%的产品是合格的。这个假设的前提是：生产过程是绝对稳定的，没有任何扰动因素。但任何在车间待过的人都知道，这个前提根本不存在。刀具在磨损，温度在变化，材料批次在波动，夹具在松动。这些都是实时变化的扰动因素，而你的质检方案却是"静态抽样"。

第三个致命问题是成本。一台高端龙门式CMM，采购成本在150万到500万人民币之间。但这只是开始。CMM需要恒温恒湿的测量室，温控精度正负1摄氏度，湿度控制在45%-75%之间。这个测量室的建设和运维成本，每年又是几十万。再加上CMM的年度校准、维护费用，以及专业测量人员的工资，一台CMM的全生命周期成本，五年下来轻松超过800万。

然而，你花了这么多钱，买到的却只是一个"1-2%采样率的、延迟数小时的、事后判断的质量信号"。

1.2 一笔让人沉默的账

让我们把离线CMM和在线量测的成本做个对比。

成本维度	离线CMM（传统方案）	在线量测（原位方案）
单次废品成本	22,000美元/批	440美元/批
废品发现时间	2-6小时（含排队）	实时（秒级反馈）
采样覆盖率	1-2%	100%
恢复时间	约6小时	约15分钟
二次装夹风险	有（基准丢失）	无（原位测量）
年度运维成本	80-150万元（含测量室）	20-40万元

22,000美元对440美元。50倍的差距。

这还没算间接成本：断供违约金、客户信任损失、品牌声誉损害。一家为航空航天供货的精密加工企业，曾经因为一批零件的尺寸逃逸，被客户取消了价值3000万元的年度合同。而问题的根源，就是CMM报告回来的时候，那批零件已经发走了。

1.3 为什么"多买几台CMM"解决不了问题

很多厂长的第一反应是：既然CMM不够用，那就多买几台呗。

这个思路的问题在于，它没有解决根本矛盾。根本矛盾不是"CMM数量不够"，而是"离线抽检的架构本身就有滞后性"。

就算你把CMM数量翻倍，采样率从1-2%提高到3-4%，那还有96%的产品是"凭信任出厂"的。而且，多买几台CMM意味着要建更大的测量室、招更多的测量工程师、做更多的设备校准。成本是线性增长的，但覆盖率的提升却是边际递减的。

真正解决问题的方式，不是"在终点线上多设几个检查站"，而是"把检查站搬到起跑线上"。

这就是在线量测的核心逻辑。

1.4 "质量4.0"时代的政策风向

值得注意的是，政策层面也在推动这一转变。2025年工信部发布的《智能制造发展规划》明确提出"推动在线检测与过程控制深度融合"，2026年初出台的《工业计量发展规划》更是首次将"在线量测覆盖率"纳入智能工厂评价指标体系。

据行业调查数据，2026年已有68%的制造业企业表示正在向自动化检测方向转型，64%的企业将实时质控列为首要投资方向，66%的企业已经在使用或计划使用AI辅助计量工具，62%的企业正在部署或评估非接触式量测系统。

这四个"六成以上"的数据，说明在线量测已经不再是"少数先锋企业的实验"，而是"整个制造业的共识"。

---

第二章 "一返工，成废品"——二次装夹基准丢失的物理真相

很多人以为，离线CMM检测发现问题后，把超差的零件重新装回机床返工不就行了？

理论上可以。实际上，"一返工，成废品"才是常态。

2.1 二次装夹的"基准噩梦"

精密加工的核心原则之一是"基准统一"。你在第一次装夹时建立的定位基准，决定了后续所有加工特征的几何关系。一旦零件从机床上拆下来，哪怕你再用同样的夹具、同样的定位方式重新装回去，基准也已经发生了微小的变化。

这个变化有多大？对于手动装夹，通常在5-20微米之间。对于自动化上下料，通常在2-8微米之间。听起来不大？对于一个公差带只有正负10微米的精密孔系来说，这5-20微米的基准偏移，就足以让返工变成"重新制造废品"。

这就是为什么在很多精密加工车间，有一条不成文的规矩："拆下来就回不去了"。一旦零件离开机床，哪怕只是搬到测量室转一圈再搬回来，它就已经不是原来那个"在机床坐标系里的零件"了。

2.2 热变形的隐形杀手

还有一个很少被提及的问题：温度。

零件在机床上加工时，切削热会让局部温度升高。这个温度分布是不均匀的，会导致零件产生微小的热变形。当零件在机床上时，这个热变形是"在位"的，机床的补偿系统可以应对。但当零件被拆下来，搬到测量室，温度会逐渐与环境温度平衡。这个过程中，零件的形状会发生微小变化。

等CMM测出来的数据反馈回来的时候，零件已经"冷"了，热变形已经释放了。你拿到的是一组"冷却后"的数据，而机床加工时零件是"热"的状态。这两组数据之间的差异，就是热变形引入的误差。

对于铸铁件，这个误差可能在3-8微米。对于铝合金件，可能达到10-25微米。对于薄壁件，可能更大。

所以，离线CMM报告的数据，和机床加工时的真实状态之间，存在一个"热-冷转换偏差"。这个偏差是系统性的，但在传统质量管理中，几乎没有人去量化它。

2.3 原位闭环：消灭二次装夹

在线量测的核心优势之一，就是彻底消灭了二次装夹。

在机测头（On-Machine Measurement, OMM）直接安装在机床主轴上或工作台上，零件不需要离开机床，就能完成测量。测量完成后，如果发现偏差，机床可以直接进行补偿加工。整个过程不需要拆下零件，不需要搬到测量室，不需要重新装夹。

基准没丢，温度没变，坐标系没动。

这就是"原位闭环"的物理意义：不是简单地"把测量设备搬到车间"，而是让测量和加工在同一个坐标系、同一个温度场、同一个装夹状态下完成。

2.4 一个真实的对比案例

某航空发动机企业曾经做过一个对比实验：同一批涡轮盘零件，分别用"离线CMM检测后返工"和"在机测头闭环补偿"两种方式加工，对比最终的质量数据和成本。

结果是：离线方案组，首批检测后返工的10件零件中，有7件返工后仍然超差，最终只有3件合格。返工成本加上废品损失，每件合格品的综合成本达到3,200美元。

在机闭环方案组，10件零件全部一次合格，无需返工。每件综合成本1,850美元。

成本差距：3,200美元对1,850美元。而且，在机闭环方案的时间效率也更高——离线方案组从加工完成到最终合格，平均需要8.5小时（含等待CMM报告时间）；在机闭环方案组只需要12分钟。

这个案例在航空制造圈子里引起了很大的震动。因为航空零件的单价极高，材料加工性极差，每一道工序的时间成本都非常高昂。在这种场景下，"二次装夹基准丢失"带来的损失被成倍放大。

2.5 为什么"凭经验手动补偿"也不可靠

有些老师傅会根据自己的经验，在零件拆下来测量后再装回去，手动调整刀补进行返工。这种方式在小作坊里很常见，但在精密制造中是不可接受的。

原因很简单：经验补偿本质上是"拍脑袋"。老师傅根据上一次的测量结果，凭经验决定补多少。但这个"经验值"是否准确，完全取决于老师傅的状态——他今天精神好不好、有没有喝咖啡、手抖不抖。

更重要的是，经验补偿没有数据记录，无法追溯，无法量化，无法优化。它不是一种"过程控制方法"，而是一种"手艺人技术"。在工业4.0时代，这种依赖个人技能的质控方式，必须被系统化的、数据驱动的方法所替代。

---

第三章 在线量测市场多口径爆发——四组数据告诉你为什么是2026年

2026年不是在线量测的"元年"，但它是"爆发年"。多口径市场数据都在说同一件事：这个市场正在加速。

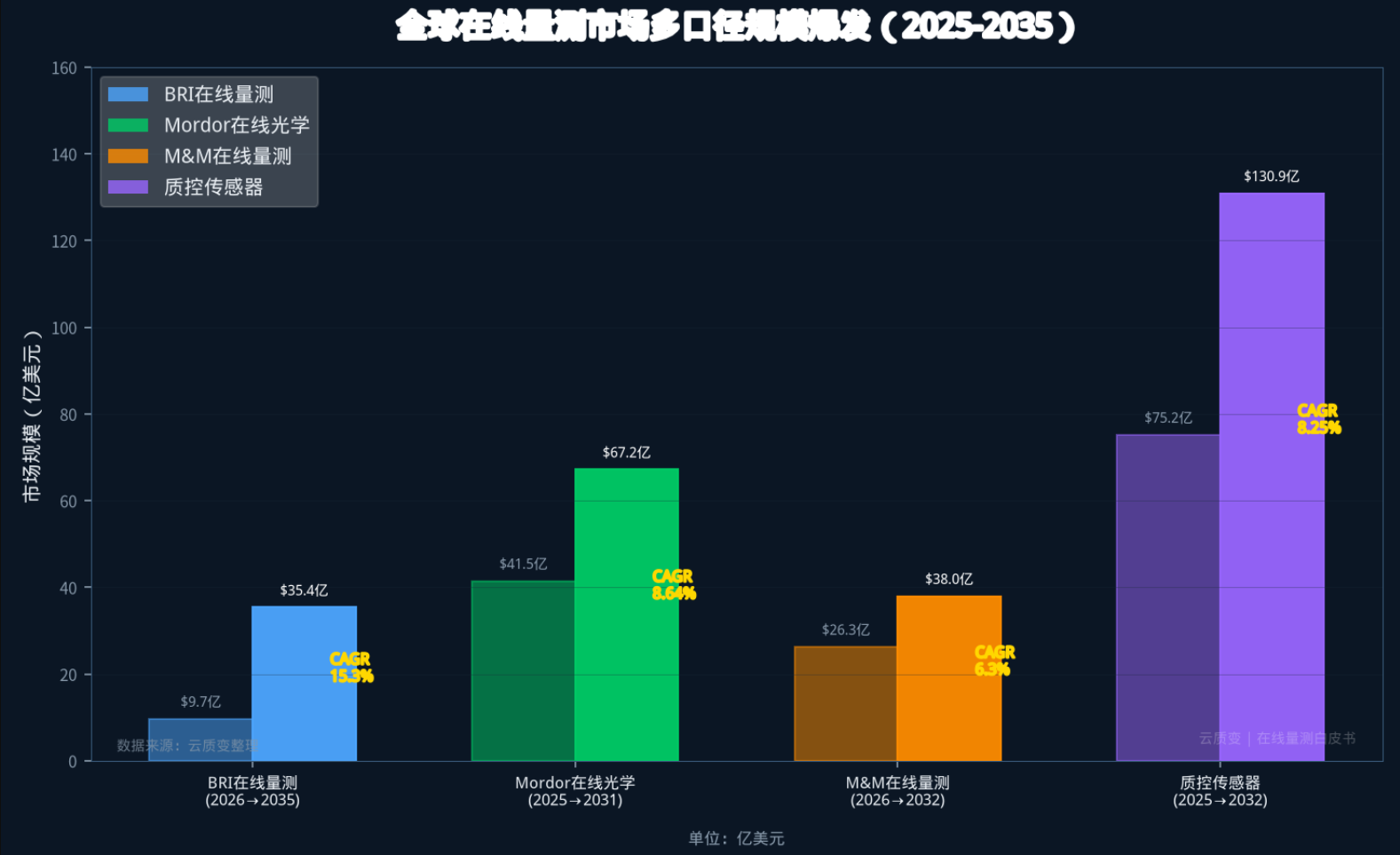

图 2 全球在线量测市场多口径规模爆发（2025-2035）

3.1 四组数据，一个结论

先看四组来自不同研究机构的市场数据：

数据来源	市场口径	2025-2026年规模	终期规模	CAGR
BRI	全球在线量测	8.4亿美元(2025) / 9.7亿(2026)	35.4亿美元(2035)	15.3%
Mordor Intelligence	在线光学量测	41.5亿美元(2025)	67.2亿美元(2031)	8.64%
MarketsandMarkets	量测与检测	24.8亿美元(2025) / 26.3亿(2026)	38.0亿美元(2032)	6.3%
质控传感器市场	质量控制传感器	75.2亿美元(2025)	130.9亿美元(2032)	8.25%

四组数据的口径不同，覆盖范围不同，但趋势完全一致：在线量测市场正在以6-15%的年复合增长率快速扩张。其中BRI给出的15.3%的CAGR尤其值得关注，因为它覆盖的是"纯在线量测"市场，不包含离线设备和传统检测服务。

3.2 中国市场：422亿到450亿，一年增长6.5%

聚焦到中国：2025年中国在线测量仪市场规模为422.88亿元人民币，2026年预计达到450.37亿元，同比增长6.5%。

这个数字看起来"温和"，但要注意两点：第一，这只是"测量仪"的口径，不包含量测软件、系统集成和服务收入；第二，半导体量检测市场的增速远高于此——YOLE预测2026年中国半导体量检测市场将达到60.5亿美元，同比增长35.9%。

换句话说，传统工业量测在稳健增长，半导体量测在爆发式增长。两个引擎叠加，整体市场的增速只会越来越快。

3.3 为什么是2026年？三个推动力

第一个推动力是精度需求的跃升。随着产品精度从"丝级"（10微米）进入"微米级"（1微米）甚至"亚微米级"（0.1微米），离线抽检的1-2%采样率已经无法保证质量。精度每提升一个数量级，对在线量测的依赖就增加一个量级。

第二个推动力是产能压力的倒逼。白车身每60-90秒一件，半导体晶圆厂每天处理数千片晶圆，电池极片生产线速度达到每分钟80-120米。在这种节拍下，离线抽检根本跟不上。不是"不想"离线检，是"来不及"。

第三个推动力是AI和边缘计算的成熟。在线量测产生的数据量是海量的——一次全检可能产生数GB的点云数据。五年前，没有足够的算力来实时处理这些数据。但2026年，边缘GPU和FPGA的性能已经足够支撑秒级的数据处理和反馈。

3.4 资本市场的验证

资本市场对在线量测赛道的热情也在印证这一趋势。2025-2026年间，全球量测领域发生了超过20起并购和融资事件，总金额超过45亿美元。其中大部分交易都指向"在线"和"智能化"方向。

Hexagon在2025年以12亿美元收购了一家边缘计算量测软件公司，明确表态要"把CMM的大脑搬到车间现场"。国内的量测设备企业也获得了多轮大额融资，估值普遍在投后翻了2-3倍。

资本不会说谎。当大量资金涌入一个赛道时，说明市场参与者普遍认为这个赛道有巨大的增长空间。在线量测，就是2026年工业领域最热的赛道之一。

3.5 不同口径数据背后的逻辑

四组数据的口径差异，恰好揭示了在线量测市场的多层次结构：

BRI的9.7亿美元覆盖的是"纯在线量测设备和系统"，不包括离线CMM、手动检测工具和第三方检测服务。这是最"纯粹"的在线量测市场规模，15.3%的CAGR反映了核心市场的爆发速度。

Mordor的41.5亿美元覆盖的是"在线光学量测"，包含了光学量测设备及其配套的耗材、软件和服务。这个数字更大，因为光学量测是在线量测中应用最广泛的技术路线。

M&M的26.3亿美元覆盖的是"量测与检测"整体市场，包含了一部分离线设备和传统检测服务。它的CAGR相对较低（6.3%），因为其中包含了增长较慢的离线部分。

质控传感器的75.2亿美元覆盖范围最广，包含了所有用于质量控制的传感器（不仅限于量测，还包括温度、压力、振动等过程监控传感器）。

这四个口径从窄到宽，从不同角度描绘了同一个趋势：在线量测正在从"小众工具"变成"制造业基础设施"。

---

第四章 CMM与在线量测的增速"剪刀差"——离线正在被在线"吃掉"

如果你把传统CMM市场的增长率和在线量测市场的增长率画在同一张图上，会看到一个非常明显的"剪刀差"——两条线的间距在持续扩大。

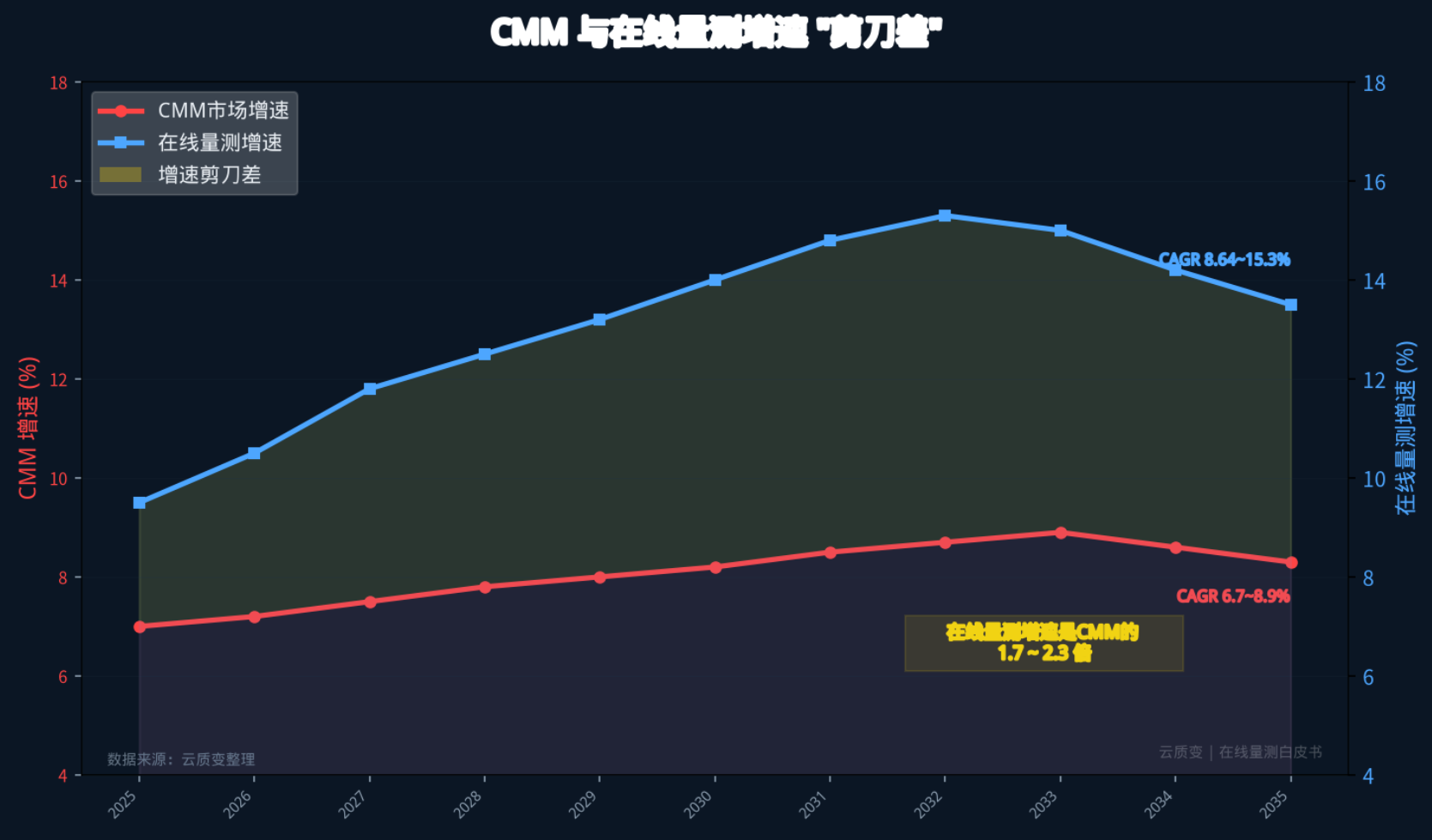

图 3 CMM与在线量测增速"剪刀差"——离线正在被在线"吃掉"

4.1 数据说话

传统CMM市场的CAGR为6.7%（BRI数据：28.5亿美元2025年到54.3亿美元2035年）。而在线量测市场的CAGR最低为6.3%（M&M），最高为15.3%（BRI）。

乍一看，两者好像差不多。但仔细看：CMM的增速是相对"稳"的，因为它的基本盘是存量替换和精度升级；而在线量测的增速是"加速"的，因为它的渗透率还在快速提升，大量场景是从"没有量测"到"有在线量测"的增量。

到2028-2030年，在线量测市场的规模大概率会超过传统CMM市场。这不是预测，这是数学——15.3%的CAGR对6.7%的CAGR，七年后就是2.7倍的差距。

4.2 CMM不会消失，但角色在变

我要强调一点：CMM不会消失。在很多场景下，CMM仍然是不可替代的。比如：最终成品的全尺寸检测、复杂曲面的高精度扫描、仲裁性质的争议检测。这些场景需要的精度和权威性，是在线量测设备暂时达不到的。

但CMM的角色正在发生根本性的变化。它正在从"生产门岗"变成"审计员"。

以前，CMM是每件必检（或者高比例抽检）的"门岗"，挡在产品和客户之间。未来，CMM会变成"审计员"——定期抽检在线量测系统的准确性，验证过程能力指数（Cpk），出具权威报告。它不再直接参与每一件产品的质量判定，而是确保整个质量体系是可靠的。

这个转变，对CMM厂商来说既是挑战也是机遇。Hexagon在2024年4月推出了PRESTO系统，2025年5月推出了MAESTRO CMM，明确提出了"在线就绪"的概念——CMM不再只是一个独立的测量设备，而是可以无缝接入在线量测体系的一个节点。

Zeiss也在做类似的事情，他们的"在线就绪CMM"概念，就是让CMM能够直接读取在线量测系统的数据，自动比对，自动出报告。

4.3 传统离线质量管控的"三大黑洞"

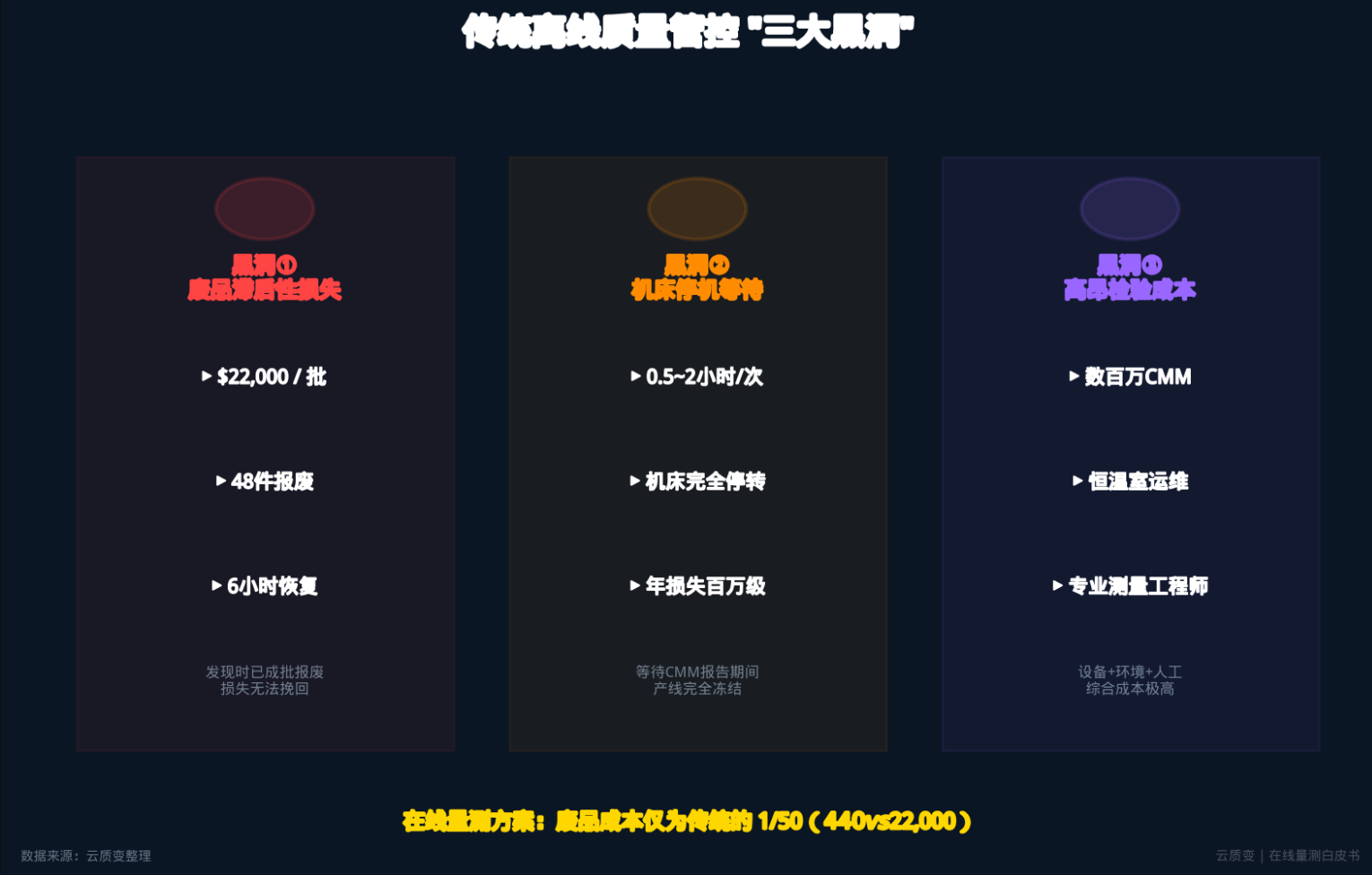

图 4 传统离线质量管控"三大黑洞"——废品滞后、停机等待、检验烧钱

第一个黑洞：废品的滞后性损失。前面算过了，每批22,000美元的废品成本，是オンライン量测方案的50倍。

第二个黑洞：机床停机等待成本。当CMM报告还没回来，操作工面临两个选择：要么等报告回来再决定（停机等2-6小时），要么赌一把继续加工（可能产生更多废品）。无论哪个选择，成本都是巨大的。

第三个黑洞：检验本身的高昂成本。数百万的CMM采购费、恒温室建设费、年度校准费、专业测量人员工资。这些成本，最终都会摊到每一件产品上。

这三个黑洞叠加在一起，就是传统离线质量管控的"隐性总成本"。大部分工厂从来没有认真算过这笔账，因为他们习惯了"这就是质量管理的代价"。但2026年，当在线量测的成本降到足够低、性能提升到足够高时，这笔账就必须重新算了。

---

第五章 原位闭环架构——"加工-测量-补偿-再加工"的全自动回路

前面说了那么多离线的问题，现在来说说在线到底怎么做。

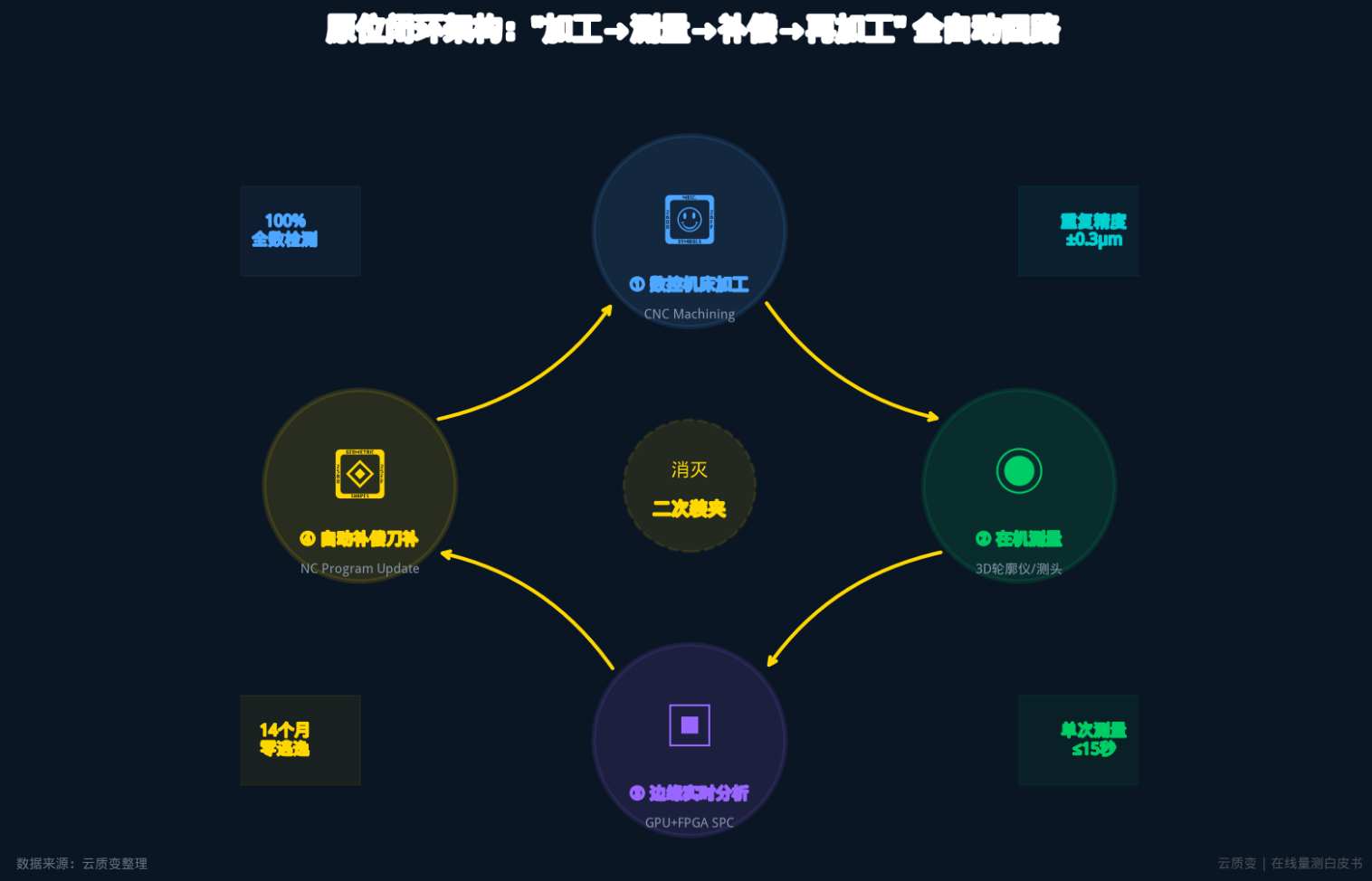

图 5 原位闭环架构——"加工-测量-补偿-再加工"全自动回路

5.1 闭环的六个环节

原位闭环架构的核心是一个六步循环：

第一步，数控机床加工。这是起点，也是整个闭环的执行端。

第二步，在机测头或3D轮廓仪测量。加工完成后（甚至加工过程中），安装在机床上的测头或轮廓仪直接对工件进行测量。不需要拆下工件，不需要搬到测量室。

第三步，边缘主机实时分析。测量产生的数据（点云、尺寸、形貌）被传送到安装在车间现场的边缘计算主机上，由专用算法进行实时分析。

第四步，自动补偿刀补。如果分析发现偏差趋势，系统自动生成补偿指令，调整机床的刀具补偿值。

第五步，再加工。机床按照补偿后的参数继续加工，把偏差"消掉"。

第六步，成品。经过补偿加工后的成品，尺寸已经在公差范围内。

整个循环的闭环时间，从测量到补偿完成，通常不超过60秒。

5.2 关键数据

这个闭环的实际效果如何？来看几个硬数据：

在机测头的重复精度已经达到正负0.3微米。这个数字意味着什么？意味着在机测头的测量结果，和CMM的测量结果之间的差异，已经小到可以忽略不计。

单次测量时间不超过15秒。对比CMM的15分钟到1小时，这是60倍到240倍的速度提升。

热漂移控制在正负1.2微米以内，经过温度补偿后精度提升60%。这意味着即使在车间环境温度波动的条件下，在线量测也能保持足够的精度。

刀具磨损趋势可以提前28-35件识别。也就是说，系统不是等到刀具磨坏了才发现问题，而是在刀具还没磨坏的时候，就已经预测到了磨损趋势，提前发出了预警和补偿指令。

5.3 实际案例：14个月零尺寸逃逸

某航空零部件企业，加工钛合金叶轮，公差要求正负8微米。之前用离线CMM抽检，每个月平均发生1-2次尺寸逃逸事件，每次损失在15-30万元。

2025年初部署了在机测头+边缘计算的闭环系统后，实现了连续14个月零尺寸逃逸。不是"减少了逃逸"，是"零逃逸"。

这个案例的意义在于：它证明了在线量测不是"理论上更好"，而是"实际上确实可以做到零逃逸"。

5.4 闭环的"蝴蝶效应"

原位闭环的价值不仅仅是"减少废品"。它的影响是系统性的，会在整个制造链条中产生"蝴蝶效应"：

第一，客户信心提升。当你能向客户展示"100%在线检测、零逃逸记录"时，客户的采购信心会显著提升。在航空、汽车、医疗这些对质量零容忍的行业中，这个能力的商业价值甚至超过了技术本身。

第二，产线效率提升。没有了"等CMM报告"的等待时间，没有了"拆下来搬去测量室"的物流时间，没有了"报告回来后返工"的二次加工时间。产线的有效生产时间大幅增加，整体设备效率（OEE）可以提升8-15个百分点。

第三，刀具寿命优化。在线量测系统持续监测刀具磨损趋势，可以精确预测刀具的剩余寿命。这意味着刀具不再"提前换"（浪费）或"延后换"（风险），而是在最优时间点更换。刀具消耗成本通常可以降低15-25%。

第四，数据资产积累。每一件产品的完整测量数据都被记录下来，形成了海量的"质量大数据"。这些数据可以用于：工艺优化、供应商评估、客户索赔举证、新产品开发参考。在数据驱动制造的时代，这些数据的价值不可估量。

---

第六章 在机测头(OMM)vs离线CMM——精度-覆盖率-时效的"不可能三角"如何被打破

在传统质量管理理论中，有一个"不可能三角"：精度、覆盖率、时效，三者最多只能同时满足两个。

离线CMM：精度高（可达亚微米级），覆盖率低（1-2%），时效差（数小时）。满足"精度"，牺牲"覆盖率"和"时效"。

在线视觉检测：覆盖率高（100%），时效好（秒级），但精度低（通常只有10-50微米）。满足"覆盖率"和"时效"，牺牲"精度"。

这个三角长期以来被认为是"物理限制"，无法打破。

但在机测头（OMM）的出现，打破这个三角。

6.1 OMM如何做到"三全其美"

OMM的核心技术突破在于三个方面：

第一，测头精度的飞跃。新一代在机测头采用光学触发或激光干涉原理，重复精度达到正负0.3微米，已经接近CMM的水平。

第二，测量策略的优化。通过优化的测量路径规划和自适应采样算法，OMM可以在15秒内完成关键特征的测量，而不需要像CMM那样做全表面扫描。

第三，温度补偿算法。通过内置的温度传感器和实时补偿模型，OMM可以消除车间温度变化对测量结果的影响，把热漂移控制在正负1.2微米以内。

性能维度	离线CMM	在机测头(OMM)	在线视觉检测
重复精度	正负0.5-1.5微米	正负0.3微米	正负10-50微米
测量时间	15-60分钟	5-15秒	0.5-2秒
覆盖率	1-2%	10-100%	100%
环境要求	恒温恒湿	车间环境	车间环境
闭环能力	无	有（自动补偿）	有（报警+分选）
投资回报周期	不适用	6-14个月	3-8个月

6.2 OMM的局限性

公正地说，OMM也有局限性。

首先，OMM的测量范围受限于机床的工作空间。对于超大型工件（如风电主轴承座），OMM的测杆长度可能不够。

其次，OMM的测量速度虽然比CMM快很多，但对于极高节拍的产线（如冲压件每分钟几十件），OMM可能跟不上。这种场景更适合在线视觉检测。

第三，OMM的测量结果需要经过严格的验证和标定，才能被质量部门认可。在很多企业中，OMM的数据还不能直接替代CMM的报告，需要建立一个"OMM-CMM相关性"的验证流程。这个验证流程本身需要投入时间和资源，通常会耗时两到四周，期间需要反复对比OMM和CMM在同一批零件上的测量结果，建立相关性模型，确定偏差补偿参数。只有当相关性系数达到0.95以上时，OMM的数据才能被认可为有效质量记录。

第四，在机测头的标定也是一个不可忽视的环节。测头在长期使用后会产生磨损和漂移，需要定期标定。标定过程通常需要占用机床时间（每次约10-30分钟），这会影响产线的有效生产时间。如何优化标定频率、如何在保证精度的前提下减少标定次数，是在机测头应用中的一个重要课题。

这些局限性是真实存在的，但并不能否定OMM的价值。关键是"用对场景"——对于精密机加工（公差1-50微米、节拍1-30分钟/件），OMM几乎是最优解。

---

第七章 3D轮廓仪的技术大爆发——从微米到亚纳米的全谱覆盖

如果说在机测头解决了"机加工闭环"的问题，那3D轮廓仪解决的则是"表面质量全检"的问题。

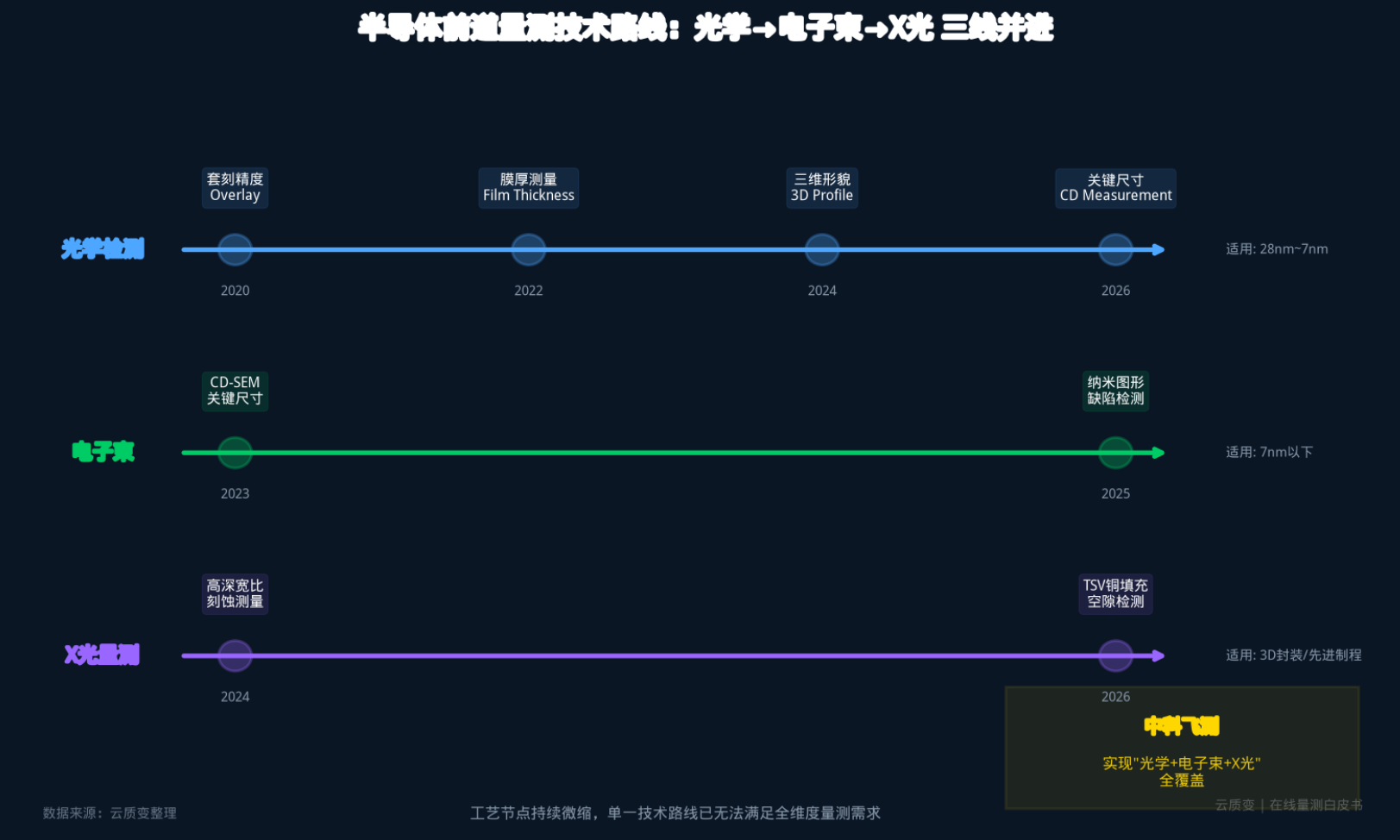

图 6 半导体前道量测技术路线——光学到电子束到X光三线并进

2026年的3D轮廓仪市场，正在经历一场技术大爆发。不同原理的3D轮廓仪，覆盖了从亚纳米到百微米的全精度谱段，让整个制造业都能找到适合自己的方案。

7.1 四大技术路线

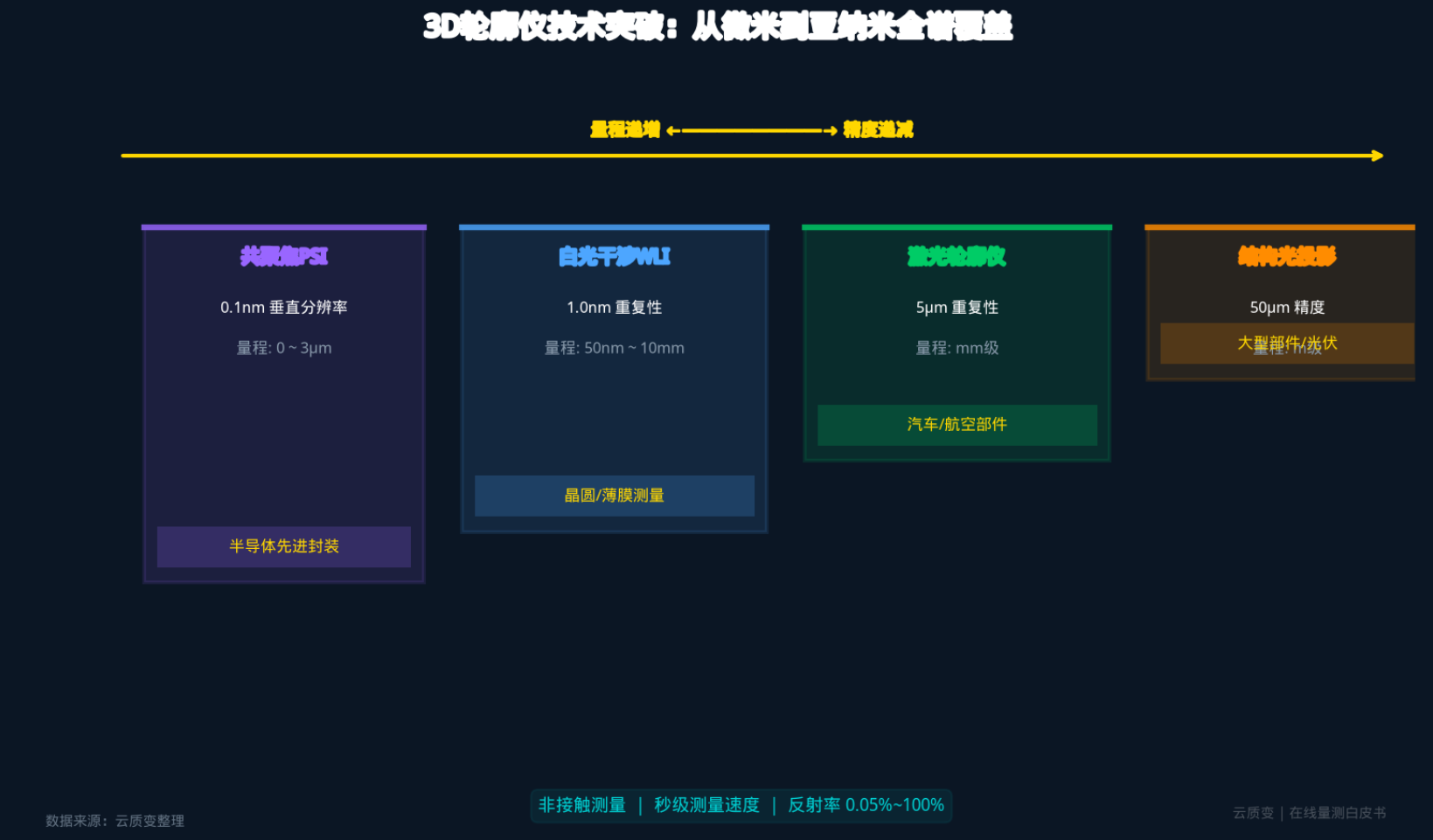

图 10 3D轮廓仪技术突破——从微米到亚纳米的全谱覆盖

第一条路线：共聚焦相位偏移干涉术（PSI）。垂直分辨率可达0.1纳米，是精度最高的光学轮廓测量技术。适用于超光滑表面（如光学镜片、半导体晶圆）的形貌测量。

第二条路线：白光干涉术（WLI）。重复性达到1.0纳米，测量范围从50纳米到10毫米。台阶测量精度0.7%，反射率适应范围0.05%-100%。这是目前应用最广泛的"通用型"高精度轮廓测量技术。

第三条路线：激光轮廓术。精度在5微米左右，测量速度快，适合车间现场的在线检测。典型应用包括焊缝检测、涂胶检测、装配间隙面差检测。

第四条路线：结构光术。精度在50微米左右，覆盖范围大，适合大件的整体形貌测量。典型应用包括铸件表面缺陷检测、大件变形监测。

技术路线	垂直分辨率	典型测量范围	测量速度	典型应用
共聚焦PSI	0.1纳米	50nm-500um	较慢	光学镜片、半导体晶圆
白光干涉WLI	1.0纳米	50nm-10mm	中等	通用高精度形貌
激光轮廓	约5微米	1mm-数米	快	焊缝、涂胶、间隙面差
结构光	约50微米	10mm-数十米	很快	铸件缺陷、大件变形

7.2 非接触、秒级、全检

3D轮廓仪相比传统表面粗糙度仪的核心优势，在于三个关键词：非接触、秒级、全检。

非接触意味着不会划伤工件表面，特别适合软材料（如铝合金、铜合金）和超光滑表面的测量。秒级意味着可以嵌入到产线节拍中，实现100%在线检测。全检意味着不再需要抽检，每一件产品都经过测量。

这三个优势叠加在一起，使得3D轮廓仪在精密制造领域的应用正在快速扩大。从半导体晶圆的平坦度检测，到汽车发动机的缸孔粗糙度检测，到新能源电池极片的涂层厚度检测，3D轮廓仪正在成为"表面质量在线守门人"。

7.3 技术融合的趋势

值得注意的是，不同技术路线之间的融合正在加速。一些领先的量测企业已经开始将白光干涉和共聚焦两种技术集成在同一台设备中，通过自动切换测量模式，同时实现"大范围快速扫描"和"局部高精度测量"。

这种融合型设备的出现，解决了过去"精度和范围不可兼得"的矛盾。在半导体领域，它可以先用白光干涉快速扫描整片晶圆，找到异常区域，再自动切换到共聚焦模式进行纳米级的精细测量。这种"先粗后精"的自动化流程，大幅提升了检测效率和准确性。

---

第八章 半导体前道量测——光学到电子束到X光的三线并进

半导体制造是量测要求最高的领域，也是在线量测技术发展最快的领域。在先进制程（7纳米以下）中，量测的成本已经占到整个前道设备投资的12-15%。

8.1 三条技术路线

半导体前道量测正在形成"光学+电子束+X光"三线并进的格局：

光学量测是应用最广泛的路线，覆盖套刻误差（Overlay）测量、薄膜厚度测量、表面形貌测量三大领域。优点是速度快、非破坏性、可在线使用。缺点是受限于光学衍射极限，分辨率在纳米级以下时面临挑战。

电子束量测（CD-SEM）是精度最高的路线，可以直接"看到"纳米级的图案尺寸。中科飞测在2025年12月推出了首台CD-SEM设备，填补了国产空
