低代码与可视化

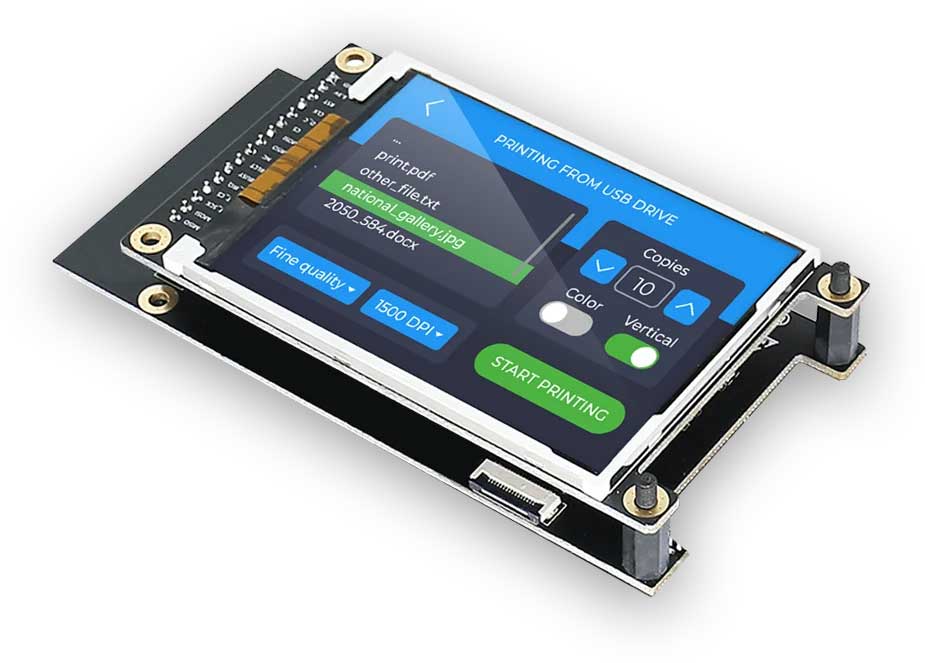

LVGL (Light and Versatile Graphics Library)
厂商/来源:
开源社区
核心功能:
智能温控面板、手持分析仪、充电桩显示屏、穿戴设备
| 架构支持 | MCU (ESP32, STM32) MPU (Linux Framebuffer) |
| 硬件门槛 | 极低。RAM: 32KB / Flash: 128KB 即可运行。 |
| 开发工具 | SquareLine Studio：官方推出的“拖拉拽”UI 设计器。可以在电脑上画好界面，直接生成 C 语言或 MicroPython 代码，让美工也能开发嵌入式界面。 |
| 对接情报 | 渲染后端：支持 SDL (电脑模拟), Linux Framebuffer (工控机), SPI/I2C 屏驱动。 |
| 避坑指南 | [触摸与刷新率] 1. 双缓冲撕裂：在低端 MCU 上，如果显存不够开双缓冲 (Double Buffering)，屏幕刷新时会出现明显的闪烁或撕裂。对策：如果内存不够，使用“局部刷新”策略，只重绘变动的区域（如数字变化），不动背景图。 2. 触摸校准：电阻屏触点极其容易漂移。务必在量产固件中内置一个“五点校准”程序，允许用户在现场重新校准触摸坐标。 |
| 推荐搭配 | [ESP32-S3 HMI 屏] [STM32F4] [SquareLine Studio] |
