序章：苏州产线上，一亿像素也救不回的那批货

2026 年 6 月，苏州工业园区，一家给头部新能源车企供货的精密结构件厂。

质量总监老周站在复检区，盯着屏幕上密密麻麻的"误判"标记，一根接一根抽烟。这条产线三个月前刚完成"视觉大升级"：原来的 1200 万像素相机全部换成 2900 万像素，算法团队把深度学习模型从 YOLO 架构换成了更大的检测 Transformer，算力卡从单卡升级到双卡，光改造费就砸下去四百多万。

结果呢？误判率确实从千分之五降到了千分之一点八，看起来漂亮。但真正要命的问题没解决：阳极氧化铝件上那种"迎着光才能看见"的细微划痕，依然有将近两成在成品阶段才被客户驻厂代表用肉眼挑出来。更麻烦的是注塑透明件内部的气泡和应力纹，RGB 相机拍出来就是一片白茫茫的反光，换 6500 万像素也没用——它根本"看不见"反光下面的东西。

客户给的整改通知上写得很难看。老周说了一句让整个视觉行业都该脸红的话："我们花了十倍的钱，买了十倍的像素，结果只是把同一个看不见的缺陷，拍得更清楚了而已。"

同一周，东莞长安，一家给苹果链供货的金属外观件厂走了另一条路。他们没有升级像素，而是在关键工位加了两台基于索尼 IMX250MZR 芯片的偏振工业相机，又在来料检加了一台 SWIR 短波红外相机。金属表面炫目的反光在偏振度图像里被直接"拆掉"，划痕纤毫毕现；铝件表面处理层的厚度异常，在短波红外图像里呈现出和肉眼完全不同的灰度分布。漏检率从原来的百分之二十压到千分之二以内，复检工人裁掉一半。

这不是孤例。2026 年，我们访谈了长三角和珠三角 42 家各行业头部工厂的视觉负责人，一个反常识的结论浮出水面：大约六成的顶尖工厂，已经停止在关键缺陷工位继续堆叠 RGB 像素，转而把预算投向光谱、偏振、事件相机这些"特种视觉"。它们买的不再是更清晰的二维照片，而是光的物理维度——成分、应力、微秒级动态。

像素战争结束了。维度战争刚刚开始。

最后要给读者一个明确的心态校准：超维视觉不是万能药，更不是一次性采购。它不会让一个管理混乱、工艺不稳定的工厂突然变好，因为光谱和偏振只会把工艺波动更诚实地暴露出来——很多工厂第一次上高光谱后，发现的不是"设备有用"，而是"原来来料批次差异这么大"。从这个角度讲，超维视觉首先是一面照向自身工艺和供应链的镜子，然后才是一件质检武器。真正从中受益的，是那些愿意把检测发现的成分异常、应力分布、振动特征，反向用于改进来料标准、模具设计和工艺窗口的企业。看到、理解、改进，这三步走完，超维视觉的价值才算真正闭环。

这篇白皮书要讲清楚三件事：第一，为什么单纯堆像素的老路在 2026 年物理性地走到了尽头；第二，高光谱、偏振、事件相机这三条"超维"技术路线各自的原理、家底、价格和真实落地战绩；第三，也是最关键的，这三者不是简单并联，而是要在底层物理层面和异构算力层面完成融合，以及你的工厂该怎么分阶段吃到这波红利、避开哪些坑。

第一章 像素军备竞赛：一场打了五年的、注定打不赢的战争

先复盘一下过去五年工业视觉行业发生了什么。

2020 年，主流工业检测相机是 200 万到 500 万像素；2022 年，1200 万像素成为高端产线标配；2023 到 2024 年，2900 万像素的面阵和线扫相机开始批量进入半导体、3C 和锂电产线；2025 年，6500 万像素甚至 1.5 亿像素的工业相机被摆上各家厂商的展台。像素数量五年涨了十几倍，单工位算力从几十 TOPS 涨到几百 TOPS，深度学习模型参数量从百万级涨到数亿级。

驱动这场竞赛的逻辑非常直白：缺陷越小，需要的分辨率越高；深度学习越强大，需要喂的数据和算力越多。整套商业叙事完美闭环——相机厂卖更高像素的传感器，算力厂卖更强的推理卡，集成商卖更复杂的方案，工厂为更低的漏检率买单。

但 2026 年，这个闭环同时在三个环节上开始漏水。

第一个漏水点：边际收益断崖。我们拿到过一家头部 3C 代工厂的内部测算：在金属中框外观检工位，从 500 万像素升到 1200 万像素，漏检率下降约 35%；从 1200 万升到 2900 万，漏检率再降 12%；从 2900 万升到 6500 万，漏检率只降了不到 2%，而相机、镜头、光源、算力、存储和网络改造的成本翻了将近一倍。这是一条已经躺平的边际收益曲线，后面再投钱，基本等于花钱买心理安慰。

第二个漏水点：物理瓶颈不随像素改变。金属反光下的划痕、透明件内部的气泡、复合材料内部的应力、硅片亚表面的裂纹、涂层的厚度、材料的成分——这些缺陷的共同特点是：它们不是"形状和颜色"问题，而是"光学物理属性"问题。RGB 传感器从物理原理上就不记录这些信息。你用再高的像素去拍，得到的也只是无效信息的高密度采样。信息论里这叫采样定理解决不了信源信息量问题——信源里没有的东西，采样再密也变不出来。

第三个漏水点：深度学习的红利也见顶了。GGII 口径下，深度学习在中国工业检测的渗透率 2025 年已经达到约 65% 到 68%，该上深度学习的工位基本都上了。传统 AOI 在复杂 PCBA 上的误判率可以高达 5%，深度学习和 3D 化确实大幅改善了这个数字——北斗智联的 3D AOI 案例把误判率从 5% 压到 0.1%，直通率做到 99.9%，换线时间从 2 小时缩到半小时；奥普特在电芯极耳翻折和 AI 数层数工位，把漏检率做到十万分之一、误检低于 1%，质检人力减少 30%；宁德时代、比亚迪、亿纬锂能的标杆锂电产线平均单线部署 17.3 个视觉工位，节拍压到 0.82 秒，误判率低至万分之 0.9。

请注意这些数字背后的含义：当误判率已经被压到万分之一量级，算法再精修 50%，对总成本的影响已经微乎其微。真正剩下的那 20% 看不到的缺陷，全部集中在 RGB 物理能力的盲区里。算法在二维图像上再怎么卷，也不可能从三个通道里反推出它从未记录过的物理量。

图1 2020至2026年工业相机像素升级与缺陷检出边际收益衰减曲线：像素数增长十倍以上，关键缺陷漏检改善率却从35%逐级递减至2%以下。

所以我们的判断很明确，也请读者记住这句话：像素堆叠解决的是"采样密度"问题，而 2026 年工业视觉的主要矛盾已经变成"信息维度"问题。继续在旧维度上投入，是用战术上的勤奋掩盖战略上的懒惰。真正的跃迁，必须发生在光的物理层面。

第二章 RGB 物理墙：三个通道装不下整个物理世界

要理解为什么必须换赛道，得先看清楚 RGB 相机到底记录了什么、丢弃了什么。

从物理上讲，任何一个光信号至少携带这样几类信息：强度（有多亮）、光谱组成（由哪些波长构成）、偏振状态（电场振动方向）、时间动态（如何随时间变化）、相位（波前形状）。工业现场最常见的 RGB 面阵相机，是在硅基传感器表面覆盖拜耳滤色片，把入射光粗略地切成红、绿、蓝三个宽波段，每个像素只输出三个强度值。也就是说，它把一束信息丰富的光，压缩成了三个积分数字。

这个压缩过程丢掉了什么？

丢掉了光谱细节。苹果的红和喷漆的红，在 RGB 三通道里可能得到几乎相同的三个数值，但它们的反射光谱曲线完全不同。硅片表面正常区域和隐裂区域、新鲜猪肉和变质猪肉、同色异谱的两种塑料粒子，肉眼和 RGB 无法分辨，但几十个窄波段上的光谱曲线天差地别。这就是"同色异谱"陷阱——颜色相同，光谱指纹不同，物质就不同。

丢掉了偏振信息。自然光和经过金属镜面反射的光，偏振态完全不同；透明塑料内部存在残余应力的位置，会因为光弹性效应产生双折射，改变通过光的偏振方向；光滑表面的眩光本质上是部分偏振光。拜耳滤色片对偏振完全不敏感，这些信息在到达像元之前就被无视了。

丢掉了高速时间动态。传统相机按固定帧频曝光，比如 200fps 意味着每 5 毫秒才能看一眼世界。两次曝光之间发生的事情，它一无所知，而且高速运动必然产生运动模糊。焊花飞溅的形态、高频振动的瞬时幅度、流体羽流的破碎过程，全部被帧这个"时间牢笼"平均掉了。

用一个粗略的量化比喻：如果把光携带的可用于工业判别的信息总量看作 100 份，RGB 三个宽通道在大多数外观检测场景里只截取了其中的十几份到二十几份。提高像素，只是把这十几份信息的空间采样点从 500 万个增加到 6500 万个——份数没有增加，每份的信息量也没有增加。这就是 RGB 物理墙的数学本质：维度数恒等于 3，与分辨率无关。

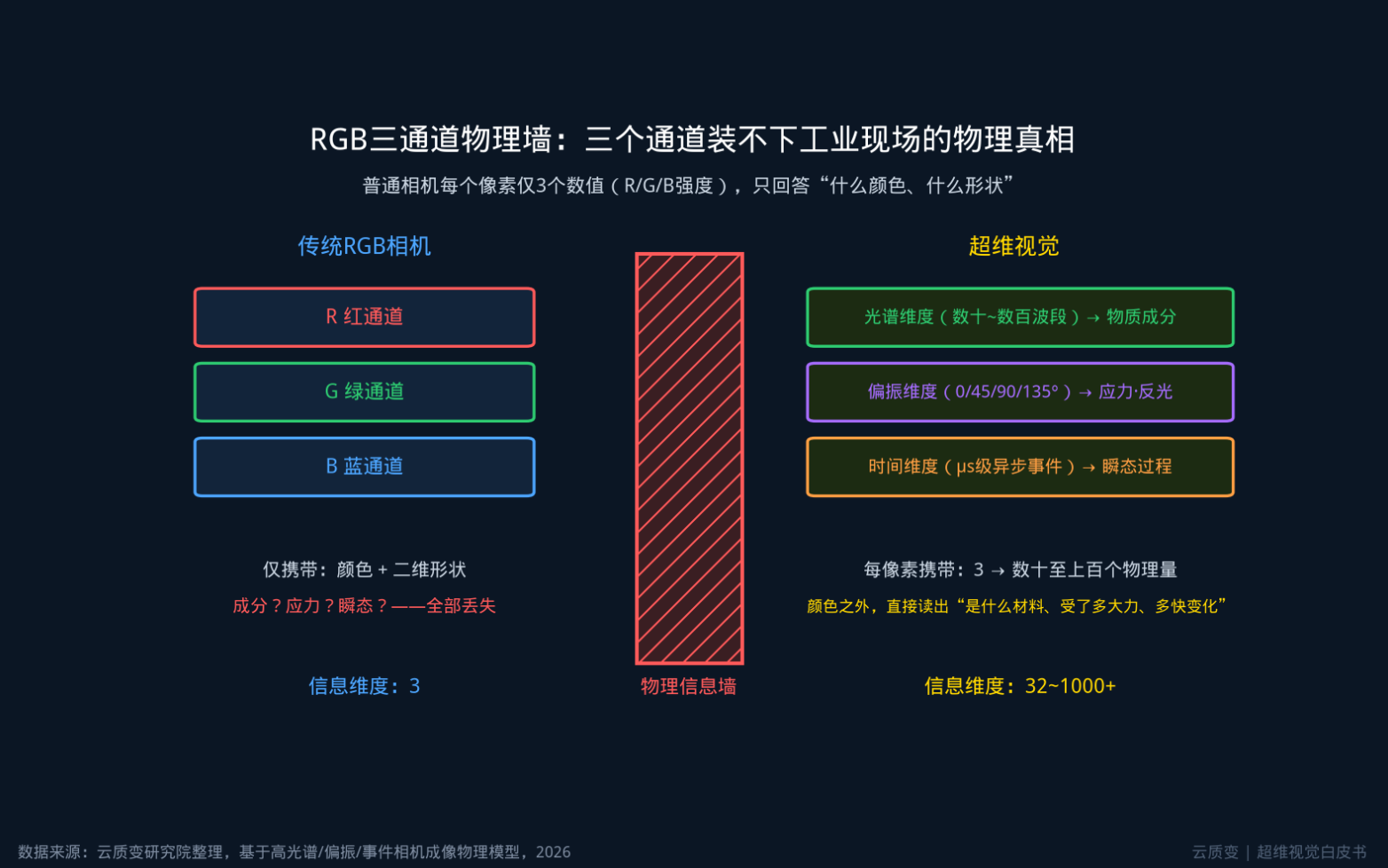

图2 光信号信息构成与RGB相机信息截取示意：光携带强度、光谱、偏振、时间、相位五大类信息，RGB仅截取三通道强度积分。

更扎心的是，越是高价值的制造环节，缺陷越往"非颜色、非形状"的方向走。消费电子进入阳极氧化、PVD、AG 玻璃时代，缺陷藏在反光和膜层里；半导体进入先进封装和 Chiplet 时代，缺陷藏在硅的亚表面和凸点内部；锂电进入固态化时代，要求的检测分辨率提升 2 到 3 倍，缺陷藏在隔膜和固态电解质界面；汽车轻量化进入复合材料时代，缺陷藏在纤维层间和内应力分布里。

这些行业的共同诉求是：我要"看穿"工件，而不是"看清"工件。

看清，是二维成像的事；看穿，必须引入新的物理维度。

这里还有一个少有人点破的生物学类比：人眼视网膜上只有三种视锥细胞，分别对长、中、短三个波段敏感，所以人类天然就是"三通道动物"。工业视觉沿用 RGB，本质上是在机器里复制了人眼的局限，而不是超越人眼。过去质检靠人，所以用和人眼同构的传感器是合理的；但当产线要检测的东西连最有经验的检验员"迎着光、换角度、用手摸"都无法发现时，继续让机器模仿人眼，就是主动把自己锁死在人类的感官天花板下。超维视觉的哲学底色恰恰是：机器不应该只替人看，它应该看人根本看不到的东西。理解了这一点，就理解了为什么这不是一次设备升级，而是质检认识论的一次切换。

于是，三条在实验室和军工航天领域沉淀了几十年、过去因为太贵而无法进入普通工厂的技术路线，在 2026 年同时跨过了工业级性价比的门槛——高光谱给你成分之眼，偏振给你应力之眼，事件相机给你微秒之眼。我们把这场跃迁统称为"超维视觉"。

第三章 超维视觉总纲：在光的物理维度上重新定义"看见"

先给一个明确的定义，这是本白皮书的核心概念，也是云质变在工业视觉领域的首发框架。

超维视觉（Hyper-dimensional Vision），指的是在传统二维空间成像的基础上，系统性地引入光谱维、偏振维、高速时间维等光的物理维度，通过多物理模态的底层融合，获取工件的成分、应力、亚表面结构、瞬态行为等 RGB 成像无法获取的信息，并以异构融合边缘算力实时处理的新一代工业视觉范式。

这里有三个关键词，每个都要拆开说。

第一个关键词是物理维度，不是算法维度。过去十年工业视觉的进步主要发生在算法维度——从传统视觉到深度学习，从图像分类到异常检测大模型。算法维度的进步本质上是在同一批数据里榨取更多信息。超维视觉则反其道而行：不跟你在三个通道里卷算法，直接回到物理层，把传感器接收到的信息量做大。先有信息增量，算法才有意义。这个顺序不能反。

第二个关键词是底层融合，不是简单叠加。给一条产线再买一台高光谱相机、一台偏振相机，各自独立出检测结果，这不叫超维视觉，这叫"多买了几台相机"。真正的超维视觉要求三类传感器在光机结构上共视场、在时间上共基准、在数据层做像素级或特征级配准、在决策层做联合推理。比如同一个空间位置，RGB 告诉你它是什么形状，光谱告诉你它是什么材料，偏振告诉你它有没有应力，事件流告诉你它此刻在如何振动——四个答案指向同一个像素坐标，才产生 1+1+1 大于 3 的信息量。

第三个关键词是实时和工业级。实验室里的高光谱相机扫一个样品要几十秒，偏振测量要转波片，事件相机只能接科研软件，这些都不是工业产品。超维视觉必须在产线节拍内（典型 0.5 到 2 秒一件）完成采集、传输、配准、推理和判级，必须适应车间的振动、粉尘、温度漂移和电磁干扰，必须能接入 PLC 和 MES。这就把需求直接传导到了算力层——传统的单 GPU 推理卡扛不住三种异构数据流的同步处理，必须用 GPU 加 FPGA/NPU 再加 SNN 脉冲神经网络加速器的异构融合边缘算力卡。

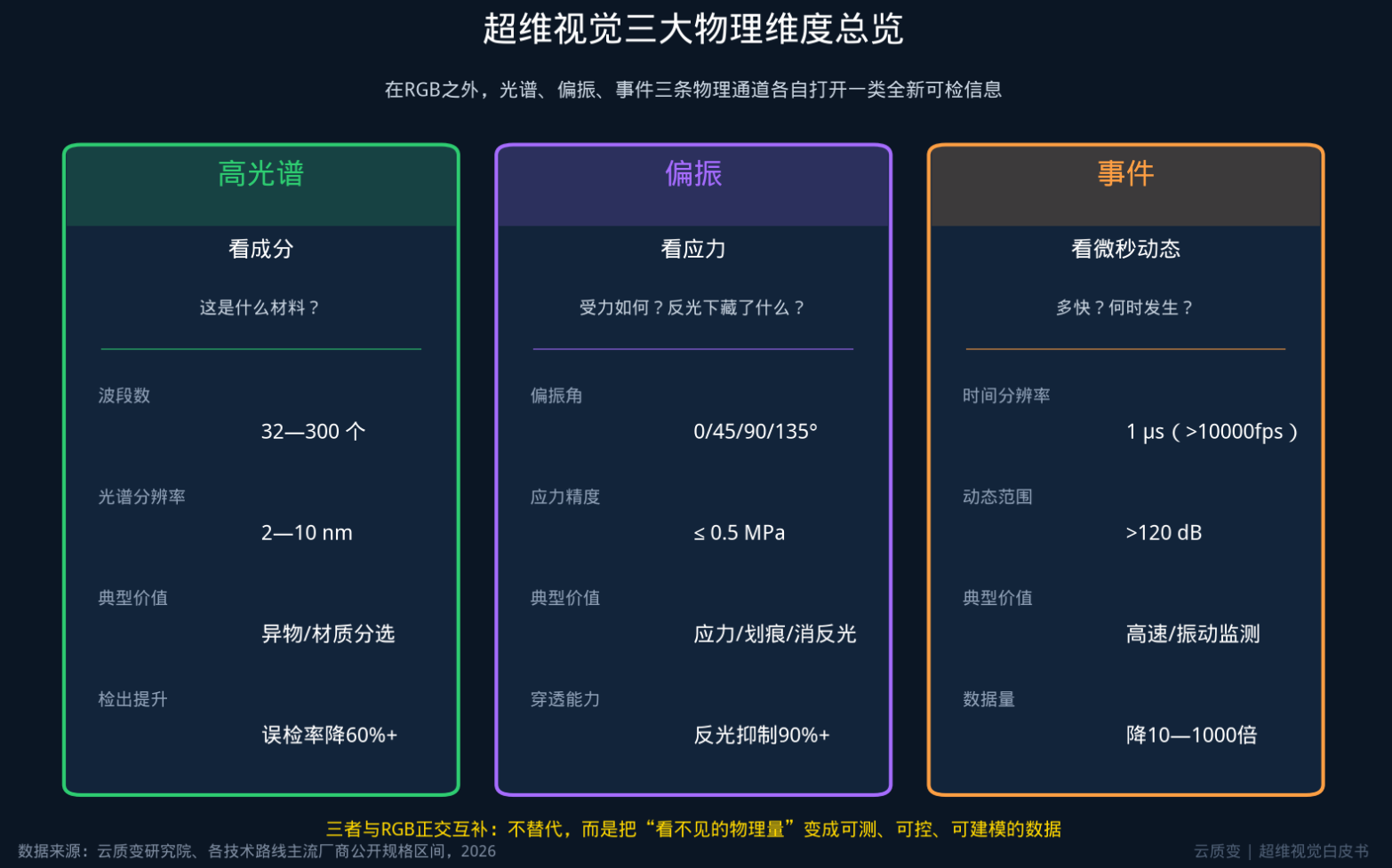

图3 超维视觉三维物理空间总纲：光谱维、偏振维、时间维三轴分别对应成分、应力与动态三类检测对象，交汇于融合算力底座。

为什么是 2026 年？三个条件同时成熟。

传感器侧：索尼把微偏振阵列直接做进 CMOS 芯片（IMX250MZR/MYZR），把偏振测量从转台加波片的分钟级实验变成普通面阵相机的一次曝光；索尼和 Prophesee 合作的 IMX636 事件传感器把事件相机做到 1280 乘 720 的 VGA 以上分辨率；InGaAs 和量子点短波红外传感器的价格连续五年下滑，国产高光谱整机价格被打到进口设备的一半左右。

算力侧：单颗边缘 NPU 算力跨过百 TOPS 门槛，FPGA 的逻辑容量足够做多路硬件级时间戳同步，SNN 加速器开始出现量产芯片，异构算力卡的 BOM 成本降到工厂可以接受的区间。

需求侧：极限制造把缺陷逼到了物理维度上。固态电池、Chiplet、人形机器人精密减速器、800V 高压平台，每一个都是"看不见的缺陷决定生死"的场景。需求是被工艺进步硬拉出来的，不是供应商教育出来的。

下面三章，我们逐个拆解三条物理维度的技术家底和真实战绩。

第四章 高光谱：让每个像素携带一条物质身份证

4.1 从三个宽波段到数百个窄波段

普通 RGB 相机把 400 到 700 纳米的可见光粗略切成三个宽波段，每个波段宽约 100 纳米。高光谱成像则把光谱切成几十到数百个窄波段，每个波段宽度可以做到 2 到 10 纳米。于是每个空间像素不再是三个数字，而是一条完整的光谱反射率曲线——这就是物质的"光谱指纹"。

不同物质的分子结构不同，对不同波长光的吸收和反射特征就不同，这种差异是物理化学层面的硬差异，无法通过染色伪装。图谱合一之后，高光谱相机输出的不再是一张二维图片，而是一个"图像乘以光谱"的三维数据立方体：两个空间维，一个光谱维。拿到这个立方体，你可以同时回答"缺陷在哪里"和"缺陷是什么物质"两个问题。

多光谱是高光谱的简化版，通常只有 4 到 16 个波段，波段更宽、成本更低、数据量更小，适合目标明确的工业分选场景，比如塑料分类、食品异物剔除；高光谱则覆盖上百个连续波段，适合需要精细光谱分析、建立通用光谱库的场景。

波段范围再往外扩，故事更精彩。700 到 1000 纳米的近红外（NIR）和 1000 到 2500 纳米的短波红外（SWIR）必须用 InGaAs 等非硅材料传感器，价格昂贵，但它们打开了两扇普通光打不开的门：一是分子振动倍频吸收带，水、有机物、特定化学键在 NIR/SWIR 有独特吸收峰，成分检测能力远强于可见光；二是硅在 1100 纳米以上变得透明，SWIR 可以看穿硅片，看到亚表面裂纹和内部结构。

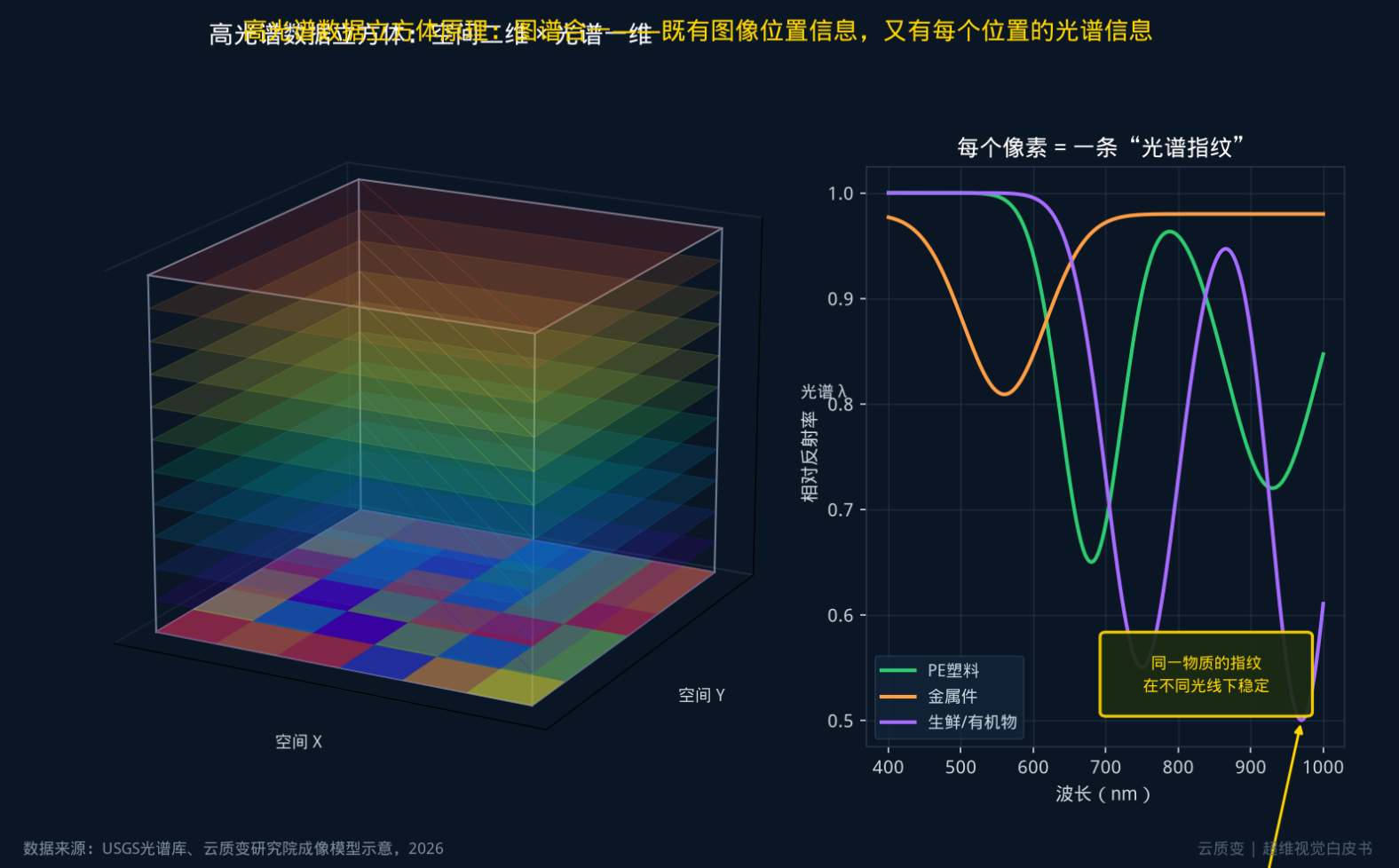

图4 高光谱三维数据立方体结构与光谱指纹示意：两个空间维加一个光谱维，正常区与缺陷区呈现完全不同的反射率曲线。

4.2 三种成像架构：推扫、凝视、快照

高光谱相机的工程实现主要有三条路线，选型本质是在速度、静止要求、分辨率、成本之间做取舍。

第一种是推扫式（线扫）。通过狭缝只放行一条线的光，经过棱镜或光栅分光后，在线阵传感器上同时展开空间维和光谱维；工件和相机之间发生相对运动，把一条条线拼成完整数据立方体。典型参数：VNIR 波段使用 25 微米狭缝可做到约 1200 个通道、光谱分辨率 2.5 纳米；SWIR 波段使用 80 微米狭缝约 200 个通道；线阵帧率可达 1000fps，匹配 3 到 4 米每秒的产线速度。推扫式是目前工业现场最主流的架构，天然契合传送带、卷对卷和旋转工位，光谱分辨率最高；代价是需要稳定的相对运动和高精度运动同步，机构复杂。

第二种是凝视式（调谐滤光）。相机盯着一个静止视场，通过液晶可调滤光片（LCTF）或声光可调滤光片（AOTF）逐波段切换，每个波段曝光 10 到 200 毫秒，扫完上百个波段需要数秒到数十秒。优点是空间分辨率高、没有运动机构；缺点是慢，工件必须静止，更适合抽检、实验室分析和低速大目标场景，不适合高速在线全检。

第三种是快照式。通过特殊的微结构分光器件（如 IMEC 的镀膜 mosaic、像素级滤光阵列）在一次曝光内获取全部波段，可以像普通相机一样出视频。优点是速度快、无运动要求；代价是空间分辨率和光谱分辨率互相牺牲，数据重建有计算开销，适合安装空间受限、目标运动不可控的场景。

4.3 价格账：为什么现在买得起

高光谱最大的历史障碍是价格。2026 年的市场行情大致是：VNIR 高光谱相机整机约 1.8 万到 4.5 万美元；NIR 波段 InGaAs 机型约 3.5 万到 7.5 万美元；SWIR 机型约 5 万到 10 万美元；面向工业分选的简化多光谱相机约 7500 到 1.6 万美元。另外要注意，相机只是入场券，光源、暗箱、运动机构、光谱软件和检测模型构成的整机系统中，外围和软件通常占总成本的 30% 到 50%。

即便如此，折算下来一个高光谱工位的总投入大约在人民币 30 万到 120 万之间。对于一片硅片隐裂流出就是几百元损失、一批隔膜报废就是几十万元的产线，这个账在 2026 年已经算得过来了。下一章我们看具体战场。

4.4 数据处理流水线：相机只是三成，软件才是命门

高光谱项目的钱主要不花在相机上，难度也主要不在相机上。一条完整的工业高光谱数据流水线至少包含六个环节，每个环节都可能成为项目成败手。

第一步是辐射校正。原始数据受传感器暗电流、像元响应不均匀、光源光谱分布影响，必须用暗场（遮住镜头）和白板（标准漫反射板）校正，把数字量换算成反射率。光源老化后必须重新采白板，否则数据缓慢漂移。

第二步是几何校正。推扫式依赖匀速相对运动，传送带加减速、辊道跳动会让立方体空间畸变，需要结合编码器信号做几何重采样。

第三步是数据降维与去噪。几百个波段之间高度相关，直接全量送入模型既慢又容易过拟合。常用主成分分析把上百波段压缩成十几个主成分，或依据物理意义做波段优选；奥普特把压缩感知用于采集端，以 1:28 压缩比采样再用算法重建，PSNR 保持在 42.3 分贝以上，本质上是用算力换采集时间。

第四步是光谱匹配。把未知像素的曲线与光谱库里已知物质的标准曲线做距离或角度比较（光谱角制图是经典方法），输出物质类别。光谱库必须用和产线一致的光源、波段和物料状态建立，直接拿进口光谱库或实验室库套产线，失败率极高。

第五步是空间判图。在物质分类图上再做连通域、形态学分析，区分"点状异物"和"片状污染"，输出缺陷位置、面积和等级。

第六步是模型迭代。物料供应商、批次、表面粗糙度一变，光谱就会漂移，需要定期用新样本增量更新。这也是为什么我们反复强调：光谱库是一项要持续运营三到五年的资产，而不是验收当天交付的一个文件夹。

第五章 高光谱落地战场：半导体看穿硅，锂电看穿隔膜

5.1 半导体与光伏：SWIR 的穿透力

半导体是高光谱和 SWIR 价值密度最高的战场。硅在 1100 纳米以上的 SWIR 波段是透明的，这意味着 SWIR 相机可以非破坏性地看到硅片表层以下：亚表面微裂纹、隐裂、掺杂区边界、键合界面的空洞，都在 SWIR 灰度图里现出原形，而这些缺陷在可见光和 RGB 图像里完全不可见。在先进封装领域，SWIR 还可以透过晶圆背部检查凸点和 TSV 的内部状态。

光伏硅片检测已经跑出规模化案例。奥普特的高光谱方案配合压缩感知算法（压缩比 1:28，重建图像 PSNR 不低于 42.3 分贝），在光伏硅片隐裂检测工位实现了每小时 12800 片的在线检测速度——这是凝视式高光谱想都不敢想的节拍，靠的是推扫架构加压缩感知重建，用算法把单帧数据量和采集时间同时压下来。这个案例的示范意义在于：它证明高光谱不再只能做实验室抽检，而可以装进高速产线做百分之百全检。

全球需求数据也印证了这一点：多光谱工业成像的用户结构中，电子、半导体与电池行业用户合计占比约 23.78%，是第一大用户群；SWIR 是多光谱各细分波段中增长最快的，CAGR 达到 11.26%。

5.2 锂电：隔膜之下的电极对齐与金属异物

锂电是另一个被高光谱深度改造的行业。锂电池的结构决定了几类致命缺陷在可见光下不可见：隔膜覆盖下的正负极对齐度偏差、隔膜破损、卷绕层间的金属异物。SWIR 对隔膜材料有一定穿透能力，可以在不拆解电芯的情况下检查隔膜下的电极边缘对齐情况和金属夹杂。

海康机器人的案例很有代表性：其基于 SWIR 和量子点材料传感器的方案，把锂电金属异物检出率从原有手段的 31.5% 提升到 44.8%。考虑到金属异物在动力电池里等于内短路和热失控的引信，每提升一个百分点的检出率，对应的都是召回风险的实质下降。

需要提醒的是，锂电视觉整体正处于周期低谷。2024 年中国锂电视觉市场因行业产能过剩和产线投资收缩，同比下滑 17.13%，规模降至 14.12 亿元。但这是传统 RGB 视觉的冬天，却是超维视觉的春天——下一代固态电池对检测分辨率的要求是现有液态体系的 2 到 3 倍，固态电解质界面、锂枝晶、界面接触缺陷的检测几乎必然要引入光谱和 SWIR 手段。谁能在行业低谷期把下一代检测方案打磨出来，谁就能在 2027 到 2028 年固态电池产线招标中拿到溢价订单。

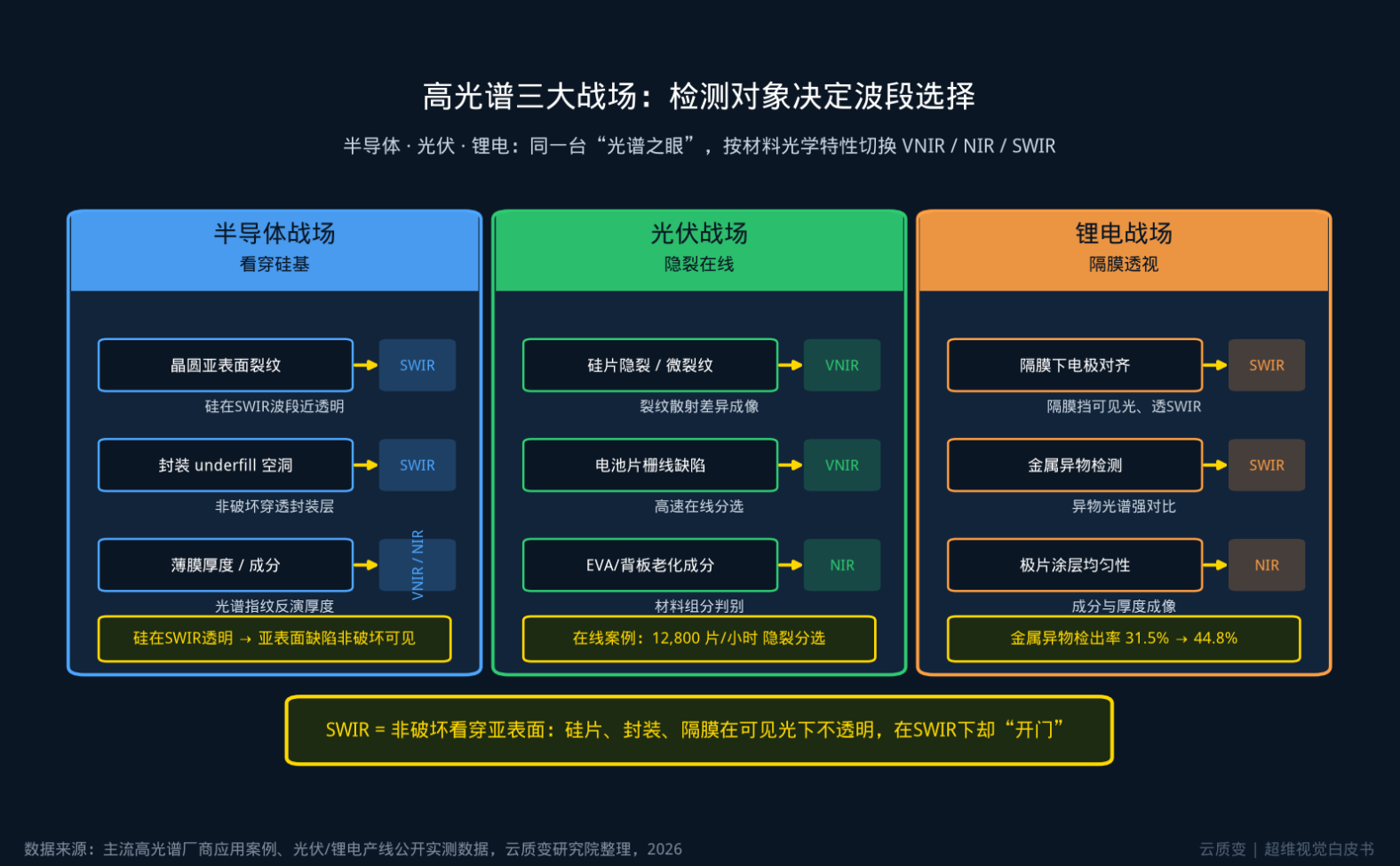

图5 高光谱在半导体、光伏、锂电三大战场的检测对象与波段选择对照：VNIR、NIR、SWIR分别对应隐裂、亚表面、电极对齐与金属异物等缺陷。

5.3 更广的战场

高光谱的工业渗透远不止于此。再生塑料分选线上，外观相同的 ABS、PS、PP 粒子依靠 NIR 光谱指纹被高速分到不同料仓；食品产线上，高光谱可以剔除与食材同色的异物、检测早期霉变和撞伤；农产品分级中，糖度、含水率、内部褐变可以在不切开果实的情况下被预测；薄膜和镀层生产中，膜厚均匀性可以通过特定波段的干涉特征反演；制药行业，高光谱用于片剂成分均一性和包装密封性检查。

一句话总结高光谱的战略价值：它把视觉检测从"检查几何外观"升级成了"检验物质成分与内部状态"，这是非破坏检测能力的一次质变。

5.4 投资回报模型：高光谱工位该怎么算账

很多工厂迟迟不上高光谱，不是不认可效果，而是不会算账，习惯只比相机单价。我们给出一个可直接套用的三层回报模型。

第一层是直接拦截收益，等于被拦截缺陷件数乘单件损失。单件损失要算全：材料与加工成本、返工成本、流出到下工序导致的连带报废、以及被客户端判退后的物流和索赔。以光伏硅片为例，隐裂片若流入组件端，轻则降级，重则引发热斑和组件失效，单瓦赔付远超硅片本身价值；12800 片每小时的全检节拍下，哪怕只把隐裂漏检降低零点几个百分点，一年拦截金额也以百万元计。

第二层是人力与工位替代收益。一台推扫高光谱加自动判级，通常可替代 2 到 4 名分选或复检工人，同时把原来需要多个专用工位（外观、成分、异物分开检）合并成一个工位，节省场地、光源和设备折旧。

第三层是战略准入收益，最难量化但最重要。通过高光谱形成的成分与内部缺陷检测证据，正在成为进入头部客户供应链和海外市场的硬门槛；拿不出非破坏检测能力，连投标资格都没有。这一层的价值不是省钱，而是保住订单和议价权。

把三层加总，我们观察到的高光谱项目静态投资回收期普遍在 10 到 20 个月，管理优秀的工厂可以压到 8 个月以内。只按第一层算账的项目看起来"有点贵"，算到第三层才会发现这是一笔不投就会掉队的钱。

第六章 偏振成像：把反光拆掉，把应力看见

6.1 偏振是什么，工业上为什么有用

光是横波，电场在垂直于传播方向的平面内振动，这个振动方向就是偏振。自然光的偏振方向随机均匀分布；经过光滑表面反射（尤其是金属镜面反射）的光变成部分偏振或线偏振光；穿过存在内应力的透明材料时，光因双折射效应改变偏振状态。普通相机不测量偏振，于是两类关键信息全部丢失：一是眩光和反光遮蔽下的表面信息，二是透明/半透明材料内部的应力和结构。

偏振成像专门捕捉这两类信息。通过分析不同偏振方向（典型为 0、45、90、135 度四个方向）上的光强，可以计算出每个像素的偏振度（DOLP，表示偏振光占总光强的比例）和偏振角（AOLP）。镜面反射眩光在偏振度图像里呈现高值，可以被算法直接识别和剥离；划痕边缘改变局部反射几何，在偏振角图像里和背景形成强对比；材料内部应力造成的双折射让偏振态随应力分布变化，转化成可视化的彩色条纹。

6.2 芯片级微偏振阵列：偏振测量的"拜耳时刻"

过去偏振测量要在镜头前旋转偏振片，多次曝光再合成，节拍以分钟计，只能用于实验室。真正让偏振成像工业化的是芯片级微偏振阵列技术：索尼在 CMOS 像素表面直接制作 0、45、90、135 度四方向的微偏振光栅，相邻的 2 乘 2 四个像素构成一个超像素，一次曝光即可计算偏振信息。代表芯片是索尼 IMX250MZR（黑白）和 IMX250MYZR（彩色），500 万像素级，工业相机生态成熟，可以像普通 GigE 或 USB3 工业相机一样集成。

这一步对偏振成像的意义，等同于拜耳滤色片之于彩色摄影：把复杂光学仪器变成了一颗标准传感器，成本、体积、集成难度同时下降一个数量级。

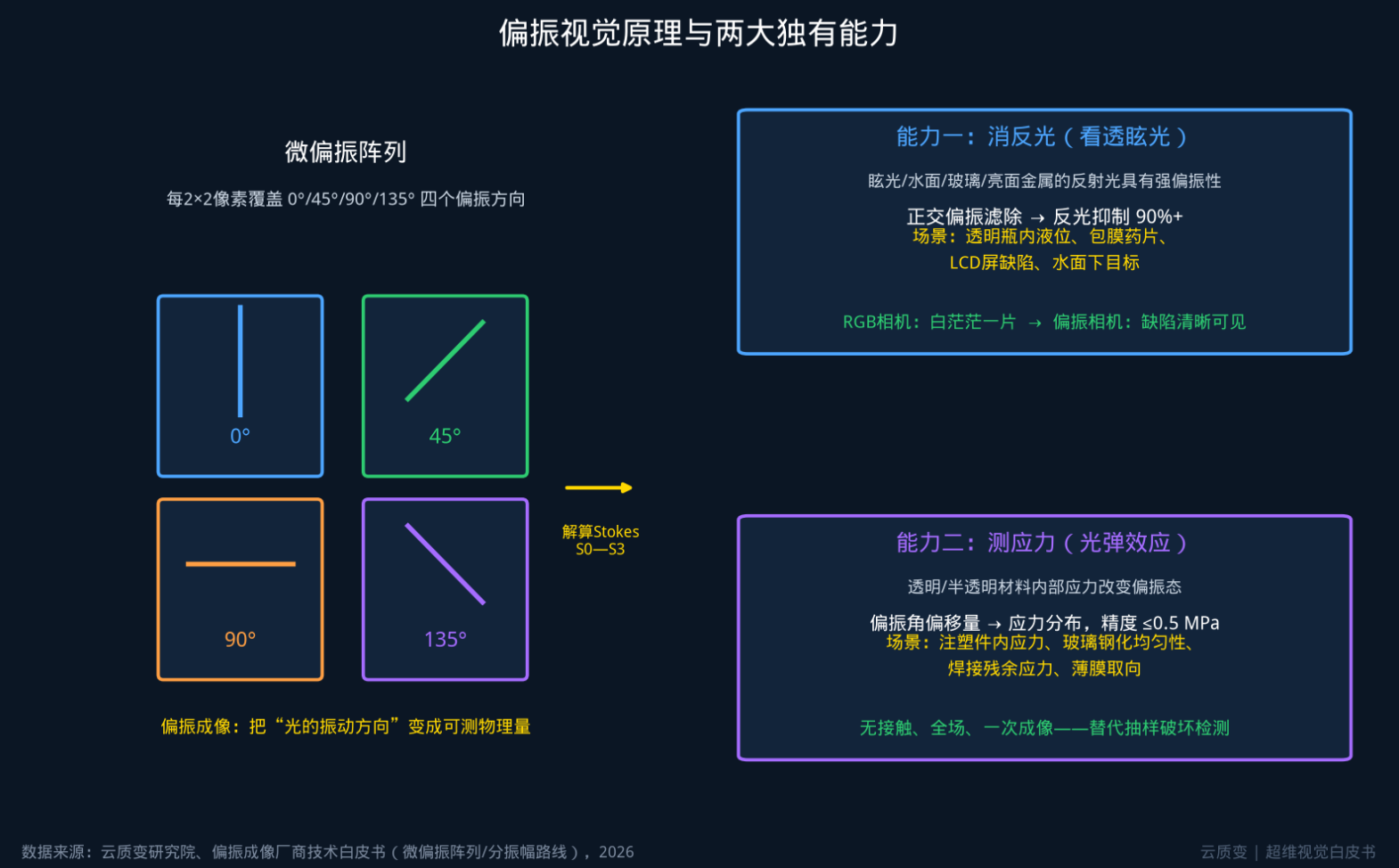

图6 芯片级微偏振阵列结构示意：2乘2像元对应0、45、90、135度四方向微偏振光栅，单帧即可输出强度、偏振度与偏振角三类图像。

6.3 消反光：金属外观件的划痕战争

最直接的应用是金属件外观检测。机加工和冲压金属表面普遍存在油污和镜面反光带，传统 RGB 打光下，眩光区域内的划痕要么过曝消失，要么和反光混淆，行业实测的金属汽车件划痕漏检率高达 20%。偏振成像把镜面反射的偏振分量分离后，眩光被"拆掉"，划痕作为局部几何异常在偏振度或偏振角图像中清晰显现，不需要复杂的多角度光源组合，光源成本和工位空间都能省下。

阳极氧化、抛光、电镀、玻璃盖板、金属笔记本中框等强反光外观场景，都是偏振消反光的直接受益者。在这些工位，偏振相机往往不是替代 RGB，而是作为第二个物理通道补位：RGB 负责颜色和宏观缺陷，偏振负责反光区和微划痕。

6.4 看应力：透明件和复合材料的 X 光平替

更有战略价值的是应力检测。透明和半透明的塑料、玻璃、光学膜、复合材料构件，在注塑、焊接、装配过程中会产生残余内应力。应力看不见摸不着，但它是延迟开裂、结构失效的根源——家电外壳在用户家里开裂、汽车透明件老化碎裂、光学镜片翘曲，追溯回去大多是应力问题。传统检测靠人工把零件放到偏光仪下观察，每件耗时约 2 分钟，只能抽检约 10%，且依赖老师傅经验。

偏振成像把这件事变成了在线全检。一个洗衣机塑料外壳的真实案例：改用偏振相机后，单件检测时间 5 秒，实现百分之百全检，可以识别 0.5 毫米级的应力纹，检出率达到 99.8%，相比传统方案效率提升 24 倍，单条产线每年节省约 80 万元。复合材料方面，偏振对玻纤、碳纤层压板的纤维取向、树脂富集区和层间应力条纹同样敏感，在轻量化汽车和无人机结构件检测中开始铺开。

此外，椭圆偏振测量术可以把偏振分析用于纳米级涂层和薄膜厚度测量，在半导体涂胶、镀膜、PVD 工序中替代部分接触式测厚，实现无损面测。

6.5 偏振落地的三个隐性门槛

偏振相机虽然集成简单，但想用好并不容易，三个隐性门槛必须提前知道。

第一个门槛是环境光污染。车间里的日光灯、天窗、显示器发出的光都带有不确定偏振态，会污染测量结果。偏振工位通常需要暗箱或受控照明，用非偏振的漫射均匀光源做主光，这和传统视觉“越亮越好”的打光逻辑完全不同。

第二个门槛是角度敏感性。偏振反射特征随相机、光源、工件三者夹角剧烈变化，工件姿态稍有偏移，偏振图像就变。夹具定位精度和光源角度必须固定，并且要在实际公差范围内采集训练样本，否则换一批来料姿态，误检立刻上升。

第三个门槛是判据标准化。应力条纹“多宽、多亮、在什么位置”才算不合格，过去靠老师傅心里的尺子，现在必须和材料、结构工程师一起量化成可追溯的判据，并和后续可靠性测试（高低温、跌落、老化）数据建立相关性。这一步本质是把老工人的经验工程化，难度在组织协同，不在算法。

跨过这三道门槛，偏振工位才能从“演示效果很好”变成“量产数据稳定”。

偏振给超维视觉贡献的，是"力学状态"和"表面真相"这两个全新维度。

第七章 事件相机：神经形态的微秒之眼

7.1 帧的牢笼与异步像素

前两条路线还属于"换波段、换偏振"，事件相机则连成像的基本范式都换掉了。

传统相机不管画面
